三自由度并联运动模拟平台结构设计

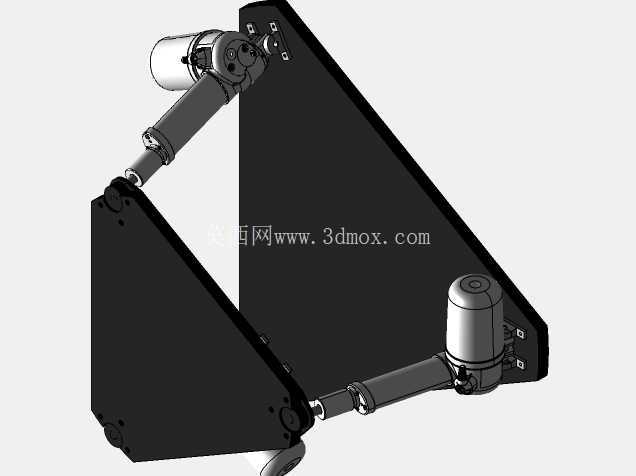

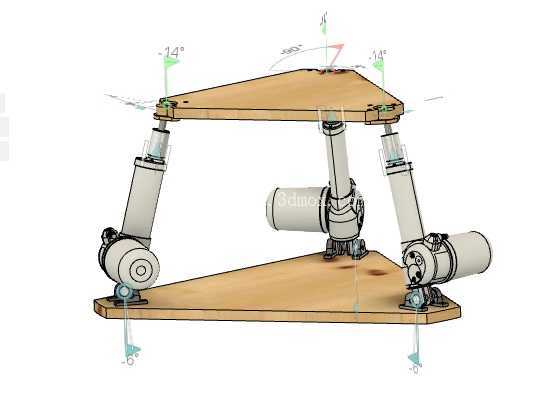

该并联机构采用3-Rps构型，上下平台通过三组电动缸支链连接，可实现横滚、俯仰、垂荡三个自由度的运动输出，运动学解算基于欧拉角计算逻辑，能够精准复现多维度的姿态变化与位移反馈。从实际应用场景来看，这类机构首先可适配赛车模拟游戏外设领域，相比传统的单轴或两轴模拟平台，三自由度的运动范围能够覆盖车辆行驶过程中的侧倾、俯仰以及路面颠簸带来的垂向振动，配合体感反馈系统可以给驾驶者提供更贴近真实驾驶的体感反馈，支链的运动行程经过匹配调校，能够还原常规赛道驾驶中90%以上的车身姿态变化，不会出现动作幅度过大导致的体感失真问题。另一类核心应用场景是足部康复训练设备，通过控制三个支链的协同伸缩，动平台可以输出不同角度、不同频率的姿态调整，适配踝关节活动度训练、本体感觉训练等康复需求，相比串联式康复设备，并联机构的刚性更高，运动过程中不会出现关节间隙带来的晃动，能够给患者提供稳定的支撑，同时动平台的运动速度可实现无级调节，能匹配不同康复阶段的训练强度要求。

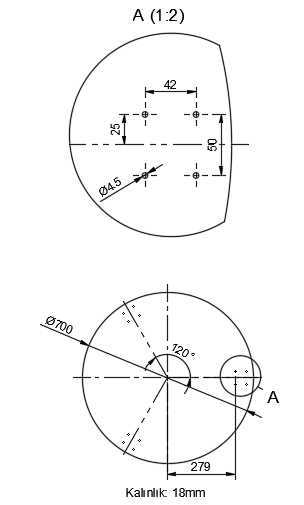

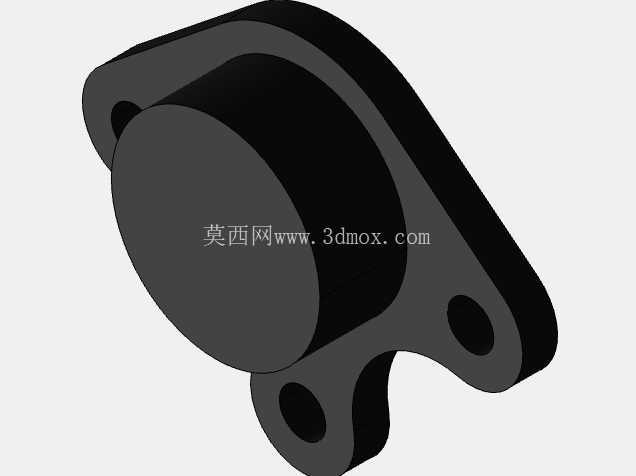

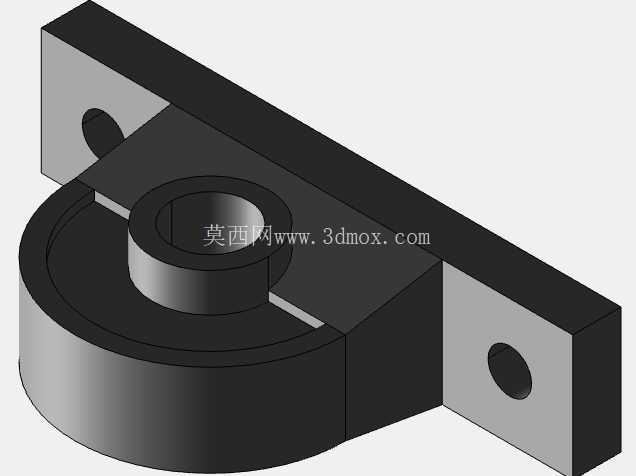

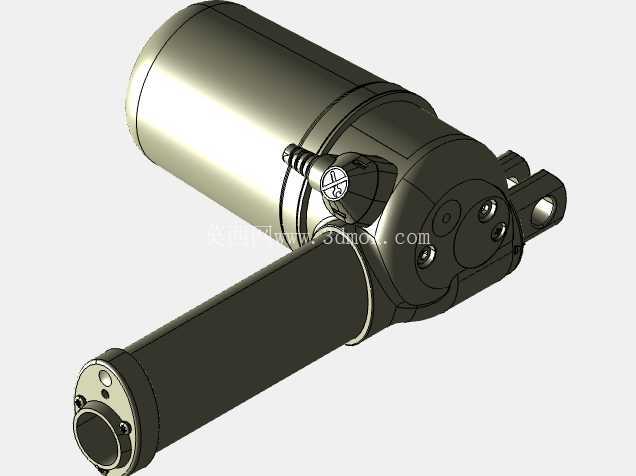

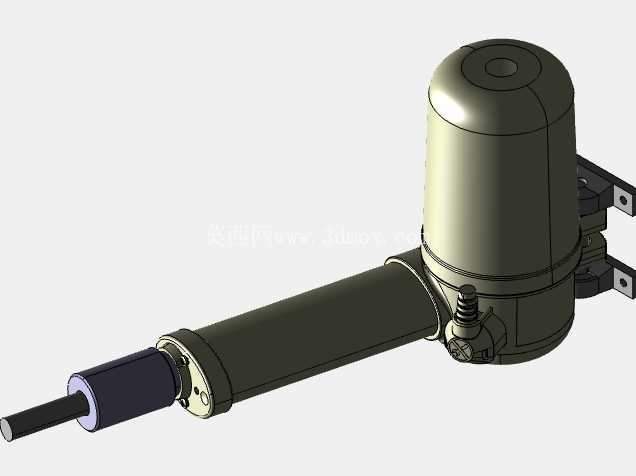

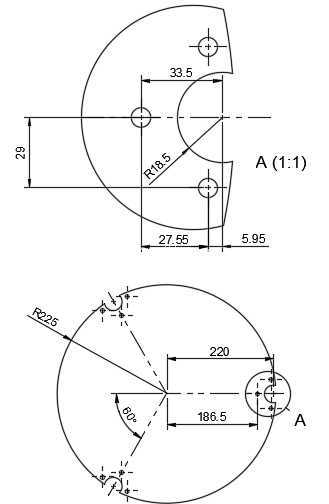

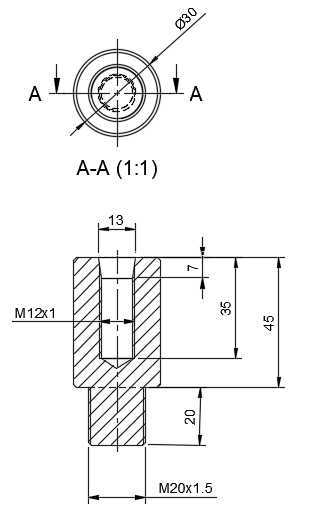

在结构设计层面，该机构的定平台与动平台均采用三角形布局，三个支链沿平台周向120度均匀分布，这种布局能够让三个支链的受力更加均匀，避免单支链负载过大的问题，支链两端分别采用虎克铰与球铰连接，铰点的安装位置经过运动学仿真校核，在整个运动行程内不会出现支链干涉、铰点死点的问题。驱动单元选用成熟的电动缸产品，配套的铰支座、杆端关节轴承均选用标准工业件，包括特定型号的气缸、杆端以及轴承座，仅上下平台、铰点安装座等非标准件采用定制加工，这种设计思路能够大幅降低加工与装配成本，同时标准件的互换性更强，后期维护更换配件不需要单独定制，能够缩短设备的维护周期。

从安装边界来看，定平台的安装孔位按照常规工业设备的安装标准设计，可直接固定在水平混凝土地面或者型钢支架上，不需要额外制作复杂的安装基础，动平台的安装面预留了通用的安装螺孔，可根据不同的使用场景快速更换模拟座舱、康复踏板等不同的上部负载。机构的运动角度范围经过优化，横滚与俯仰方向的最大摆角可覆盖常规使用需求，垂向的运动行程也能够满足模拟颠簸路面、康复训练中的位移要求，在极限运动位置，支链的伸缩余量保留了10%的安全行程，避免运行过程中出现硬限位撞击的问题。

在细节设计上，所有定制零件的连接位置均设计了定位止口，装配时不需要反复调整铰点位置就能保证装配精度，铰点处预留了润滑注油孔，可定期加注润滑脂降低铰接处的磨损，延长设备的使用寿命。电气走线的位置沿支链侧面设计了走线槽，避免运动过程中电缆被拉扯磨损，整体结构的重心落在定平台的中心区域，即使在最大负载、最大运动加速度的工况下，设备也不会出现倾翻风险，不需要额外加装配重块。针对不同的使用场景，该机构的控制接口预留了通用的通讯协议，既可以对接赛车模拟软件的实时数据输出，也可以对接康复设备的专用控制系统，不需要额外做复杂的协议转换，能够缩短二次开发的周期。
