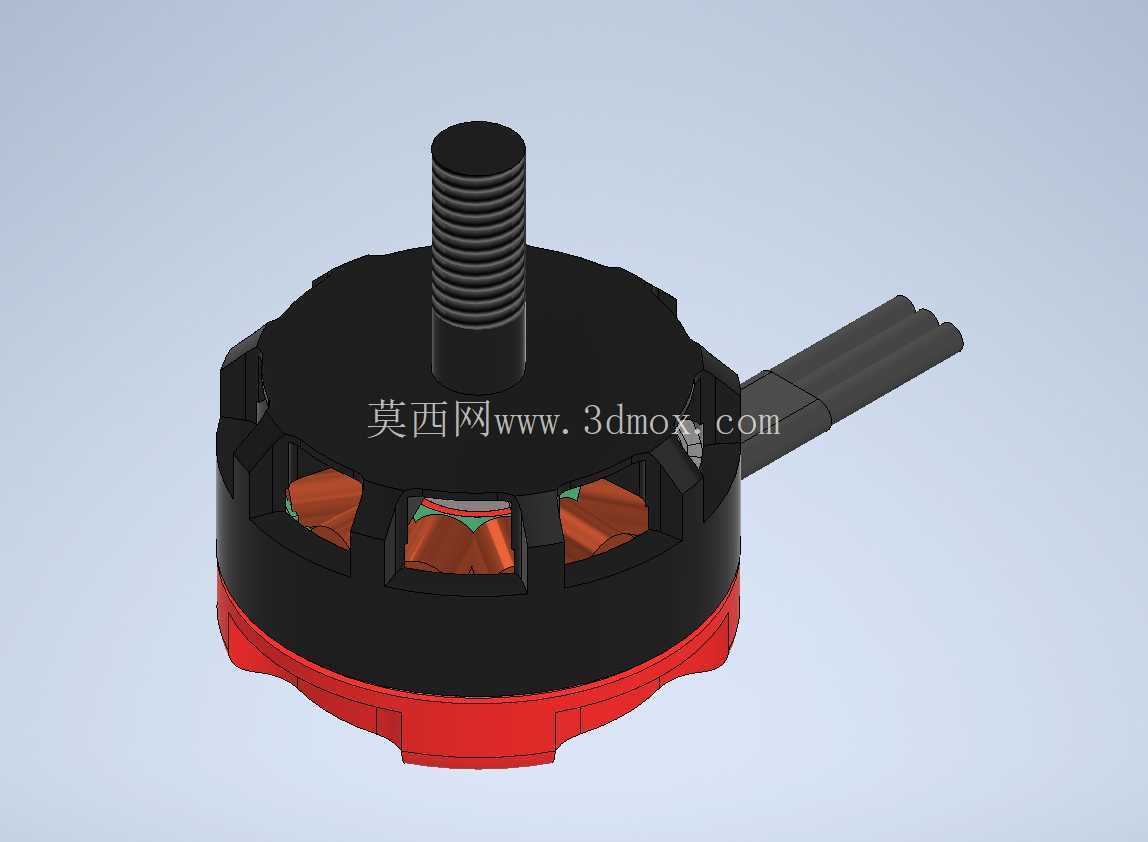

小型穿越机用外转子无刷动力电机结构

　　这款外转子无刷动力部件，核心适配1磅级小型穿越机、室内竞技类无人机的轮毂动力输出场景，在小型航模动力选型中属于高转速响应类的典型规格。从结构设计逻辑来看，其采用外转子布局，定子绕组固定在中心基座位置，转子外壳集成磁钢与输出轴，转动惯量匹配高转速工况下的动态响应需求，能够在飞控输出油门信号后快速完成转速爬升与扭矩输出，适配穿越机急停、急转、快速变向的飞行操控特性。输出轴采用标准螺纹结构设计，螺纹段长度匹配常规5寸、4寸螺旋桨的安装厚度，轴径与市面上主流桨座的夹持孔径兼容，安装时无需额外定制转接件，可直接通过桨夹螺母完成螺旋桨的锁紧固定，安装端面的平面度控制在0.02mm以内，避免高速转动时出现桨叶动平衡偏差导致的整机震动。

　　定子部分的绕组采用多股并绕的漆包线排布，槽满率控制在合理区间，既保证2300KV转速规格下的电流承载能力，也避免绕组过于拥挤导致的散热不畅问题，转子外壳底部的红色端盖为一体式注塑包覆结构，既起到磁钢的轴向定位作用，也在炸机碰撞时提供一定的缓冲余量，减少磁钢碎裂、定子变形的概率。出线端采用三根硅胶线直接从定子侧部引出，线径匹配4S锂电供电下的持续电流承载需求，出线位置做了防拉扯的应力释放结构，避免飞行中震动导致线芯从焊点处断裂。整体安装孔位采用行业通用的16mm/19mm跨距兼容设计，安装座的四个固定孔位可直接适配市面上绝大多数穿越机机臂的安装孔位，安装时仅需四颗M3螺丝即可完成固定，无需额外调整安装位置。

　　从实际使用场景来看，该动力部件除了适配小型竞技穿越机外，也可用于小型陆地格斗机器人的轮毂驱动、小型水下推进器的动力输出等对转速响应、功率密度有较高要求的场景，其外转子结构的扭矩输出特性在低转速区间也能提供足够的牵引力，满足小型设备的动力需求。建模过程中对绕组的排布、磁钢的嵌装位置、轴承的配合公差都做了还原，转子外壳的散热开槽位置与实际产品一致，能够在高速转动时利用转子转动产生的气流带走绕组产生的热量，避免长时间大油门工况下出现过热退磁问题。输出轴与转子外壳的配合采用过盈加胶粘的工艺结构，轴肩位置做了定位台阶，保证输出轴与转子的同轴度控制在0.01mm以内，减少高速转动时的径向跳动。

　　端盖与定子基座的配合采用卡扣加胶粘的固定方式，既保证装配的便捷性，也能在受到侧向冲击力时避免端盖脱落。整体外形的最大外径为28.5mm，不含输出轴的主体高度为17mm，输出轴的螺纹段长度为8mm，安装时从机臂安装面到桨座安装面的突出高度控制在12mm以内，不会与机臂上的电调、图传天线等部件产生安装干涉。在做整机结构布局时，可直接参考该尺寸预留安装空间，出线方向可根据机臂走线需求调整初始安装角度，避免线材与螺旋桨产生刮碰。
