带辊台升降机构的移动搬运机器人结构

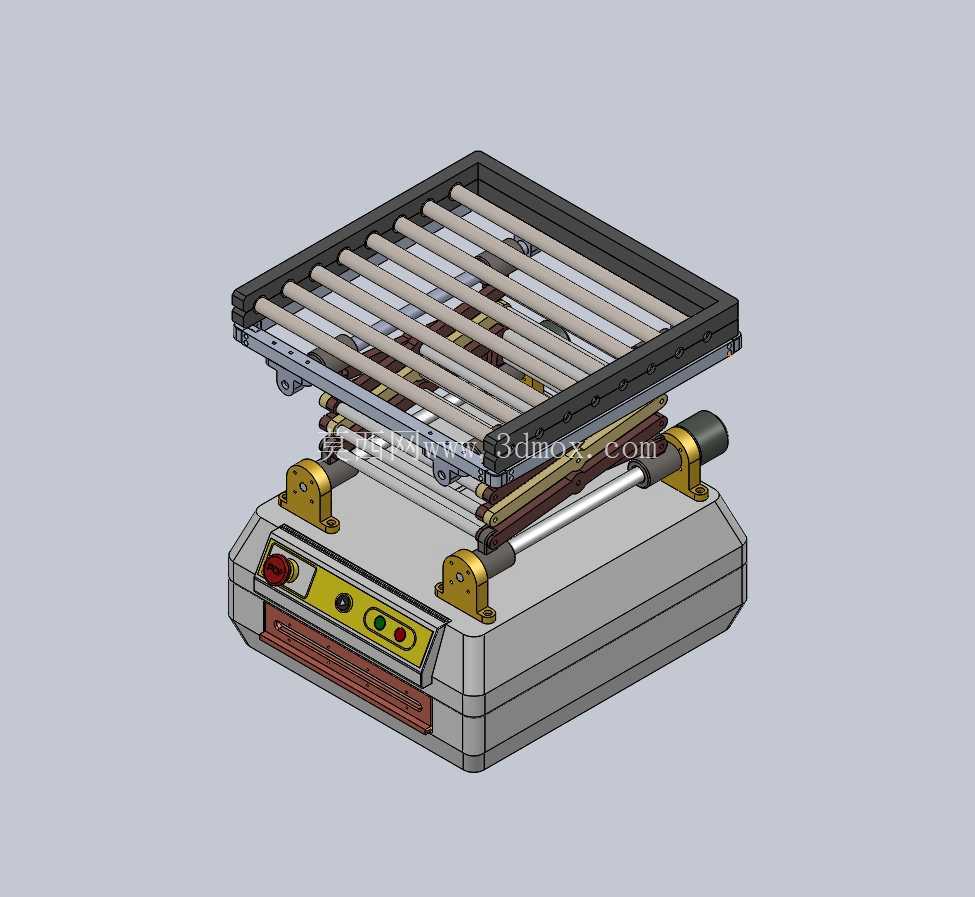

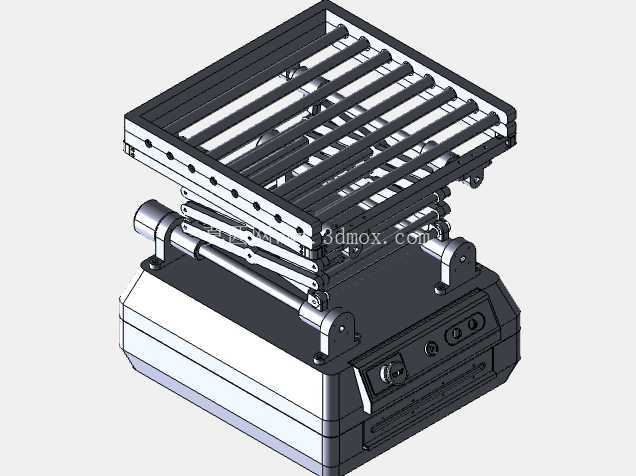

　　这款带升降辊台的移动机器人，主要面向车间内工序间物料转运、产线边缓存对接、立体库出入库接驳这类场景设计，区别于普通潜伏式或背负式AGV，它自带的辊筒输送面可以直接和产线端的辊道输送机完成无人工干预的物料传递，不需要额外配置移栽机构或者人工辅助上下料，能大幅缩减产线对接的辅助工时。从结构设计逻辑来看，整机采用下重上轻的布局思路，底部的承载底盘内置驱动轮组、控制模块与供电单元，重心完全落在底盘轮系的支撑多边形范围内，即使升降台抬升到最高行程位置，搭载额定负载时也不会出现倾翻风险，底盘侧边预留的急停按钮、状态指示灯完全符合车间设备的安全规范，操作人员在设备周边任意角度都能快速触发急停，也能直观读取设备的运行状态。

　　中部的剪叉升降机构采用双侧对称的铰接臂结构，配合直线导轨做升降导向，避免单侧受力导致的台面偏摆，驱动端采用电动推杆配合铰接支座传递动力，相比液压升降结构没有漏油风险，维护成本更低，升降行程的设计覆盖了常规产线辊道、缓存架的高度差范围，不需要针对不同高度的对接设备额外选配垫高座，安装部署时只需要标定好各对接点位的高度参数，设备就能自动完成升降对位。顶部的辊台采用平行排布的无动力辊筒？

　　不对，仔细看结构其实预留了动力辊筒的安装空间，辊筒间距根据常见的周转箱、工装板尺寸设计，不会出现输送过程中物料卡滞或者下坠的情况，辊台四周设置的挡边结构可以避免移动过程中物料侧滑，同时挡边采用可拆卸设计，后期如果需要适配更大尺寸的载具，只需要更换对应长度的挡边即可，不需要改动辊台主体结构。从安装边界来看，整机的底盘外轮廓尺寸适配车间常见的通道宽度，最小转弯半径满足窄通道内的通行需求，不需要对现有车间的通道布局做大规模改造就能直接部署，底盘底部的离地间隙考虑了车间地面常见的接缝、微小坡度以及线槽盖板的凸起高度，日常通行不会出现底盘剐蹭地面的问题。

　　在功能特性上，这款设备整合了移动转运、高度调节、物料输送三个核心功能，单台设备就能替代原来需要固定辊道加移载台加人工搬运的多环节作业，特别适合多品种小批量的柔性生产场景，当产线布局调整时，只需要重新设置设备的运行路径与对接点位，不需要拆解重构固定输送线，能大幅降低产线迭代的改造成本。设计过程中对各运动部件的干涉做了全行程校验，剪叉臂在最低位和最高位都设置了机械硬限位，配合电气限位开关做双重保护，避免超行程运行导致的结构损坏，所有铰接点都预留了润滑注油口，日常维护时不需要拆解结构就能完成润滑保养，辊筒的安装采用快拆支座，单个辊筒损坏时可以单独更换，不需要整台辊台拆解维修。考虑到车间内可能存在的地面不平整情况，底盘的驱动轮组采用浮动悬挂设计，即使地面有微小的高度差，驱动轮也能始终贴合地面保证驱动力，不会出现轮组悬空打滑的情况，外壳体采用钣金折弯拼接结构，兼顾结构强度与轻量化要求，表面做喷塑处理，耐车间内的油污、轻微磕碰，日常清洁只需要擦拭表面即可。
