差速轮式小型移动承载平台E1结构设计

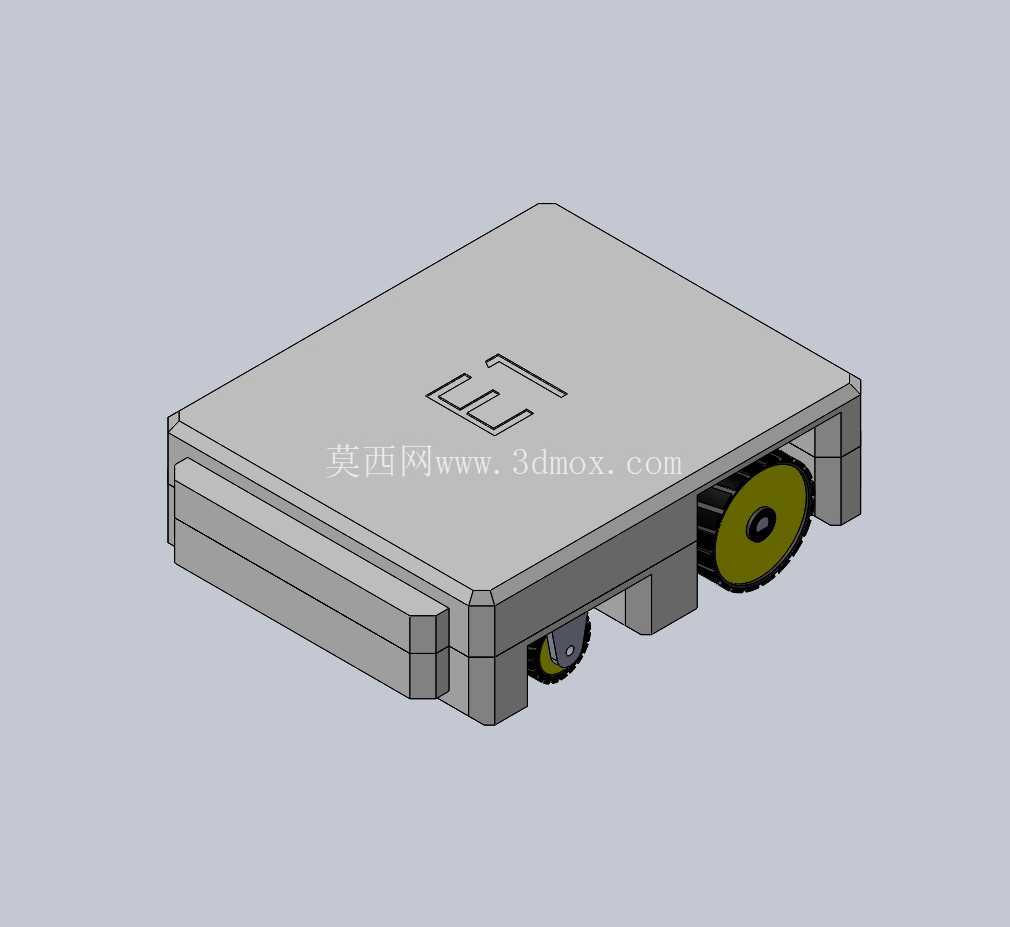

　　这款差速轮式移动承载平台，最初的设计定位是面向电子制造车间内的轻载物料转运场景，适配SMT产线边的料盘周转、工位间小型工装夹具的点对点输送需求，也可扩展作为巡检类移动设备的通用底盘使用，替代传统人工推送的周转小车，降低产线物流的重复人力投入。从结构布局来看，整体采用方正的薄型化箱体设计，顶面为完整的平面承载区域，没有多余的凸起结构，方便后续加装不同功能的上层模块——不管是搭载辊筒输送机构实现产线对接，还是加装机械臂完成工位上下料，或是安装传感器模组做巡检作业，都能直接通过顶面的预留安装孔位固定，不需要额外做转接支架改造。

　　驱动部分采用双轮差速的布局形式，左右两个驱动轮对称布置在底盘中部靠后的位置，前部设置随动万向轮做支撑，这种布局的转弯半径可以做到零，也就是能够实现原地自旋，在狭窄的产线通道、设备间隙里穿行时灵活性远高于阿克曼转向结构的载具，非常适合空间紧凑的车间内部使用。驱动轮选用带防滑纹理的橡胶轮面，轮芯预留了与减速电机输出轴配合的D型孔，装配时不需要额外做轴键连接，靠顶丝即可完成固定，日常维护更换轮组时拆解效率很高；随动万向轮采用低高度的扁平款设计，尽可能压缩底盘整体的离地高度，让整个平台的重心更低，高速启停或者带载转弯时不容易出现侧翻风险。

　　底盘的壳体采用上下分箱的结构设计，上壳为带圆角的整体冲压结构，边缘做了向下的翻边处理，既可以提升壳体的整体刚性，避免大尺寸薄壳出现受力变形，也能遮挡上下壳的拼接缝隙，防止车间内的灰尘、切削液溅入内部的电气腔。电气腔内部预留了足够的安装空间，可以容纳电池组、电机驱动器、控制板以及通讯模块，腔体内部设置了多个带螺纹孔的安装柱，所有电气元件都可以通过螺丝直接固定，不需要额外打胶或者做扎带固定，装配工艺性更好。尺寸边界上，整体长宽控制在可通过600mm宽度通道的范围内，高度控制在100mm以内，能够直接钻入高度较低的设备底部完成物料取送，比如适配带脚轮的货架底部顶升转运，不需要对现有车间的货架、设备布局做改造，落地适配成本更低。

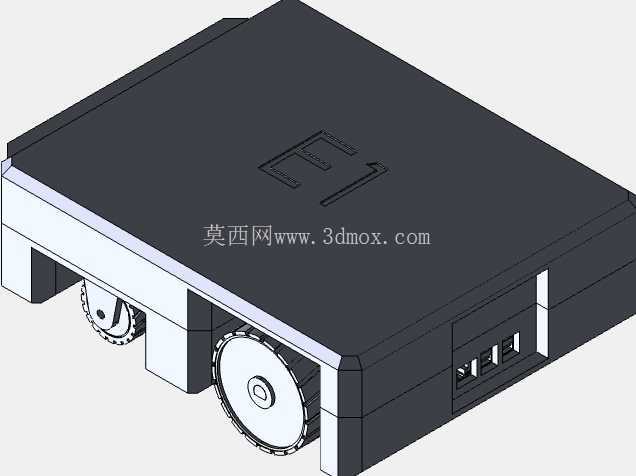

　　底盘前后位置预留了传感器安装位，可以加装防撞触边、红外避障传感器或者激光雷达，满足不同安全等级的导航需求；侧面预留了充电接口与调试接口的开孔位置，不需要拆解壳体就可以完成充电、程序调试的操作。在设计细节上，轮组位置做了内凹的避让空间，驱动轮转动时不会与壳体发生干涉，同时轮组的安装座采用可拆卸的模块化设计，后期如果需要更换更大直径的轮组提升越障能力，只需要更换对应的安装座即可，不需要重新开模制作整个底盘壳体。顶面的E1标识采用凹陷式设计，不会因为长期放置物料、剐蹭出现标识磨损，同时也能作为装配时的方向标识，避免上下壳装配时出现方向装反的问题。整个底盘的受力点做了局部加强处理，驱动轮安装座、万向轮安装位以及顶面承载的核心区域，都在壳体背面设置了加强筋结构，保证额定承载状态下壳体的变形量控制在允许范围内，不会因为长期承载出现壳体凹陷、轮组定位偏移的问题。
