可穿戴式外骨骼助力机械臂结构设计

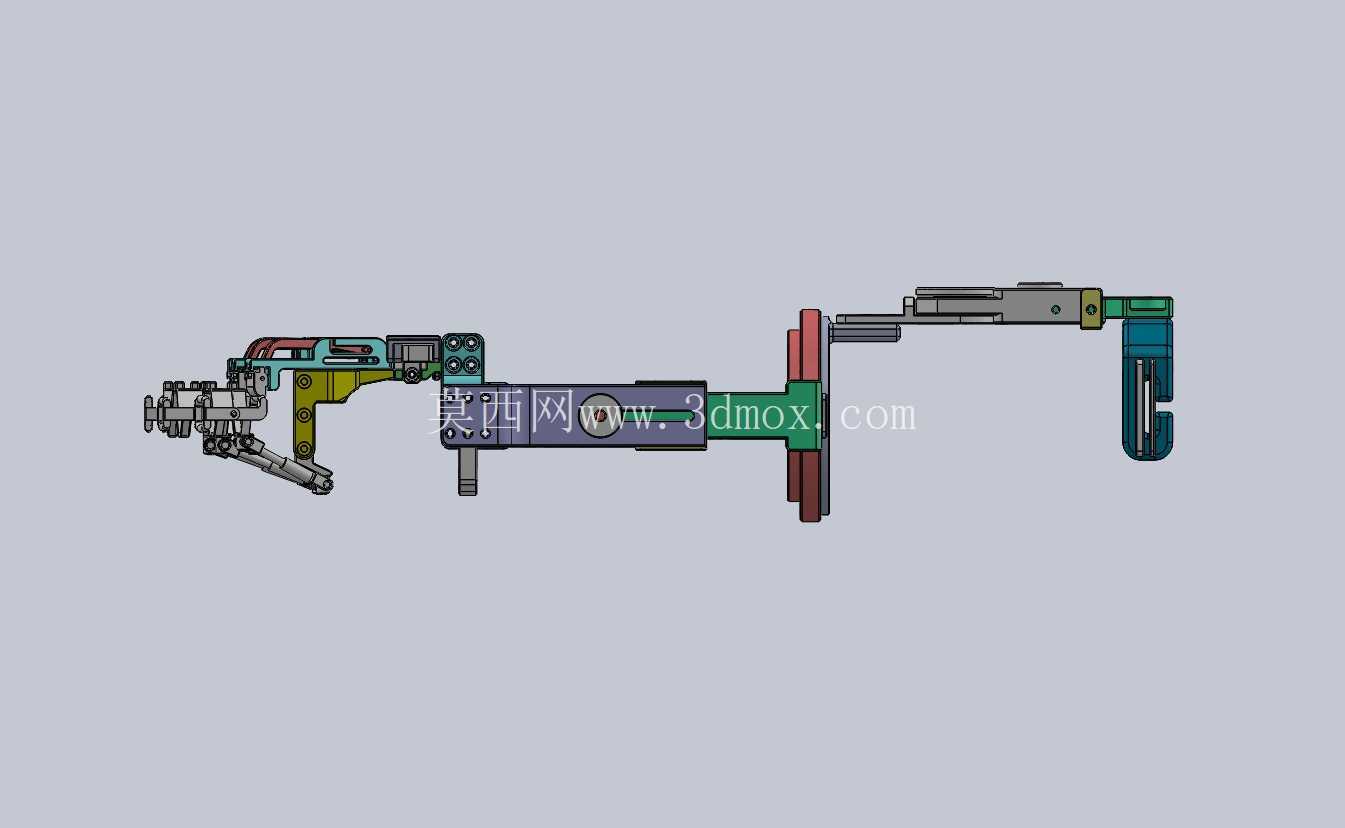

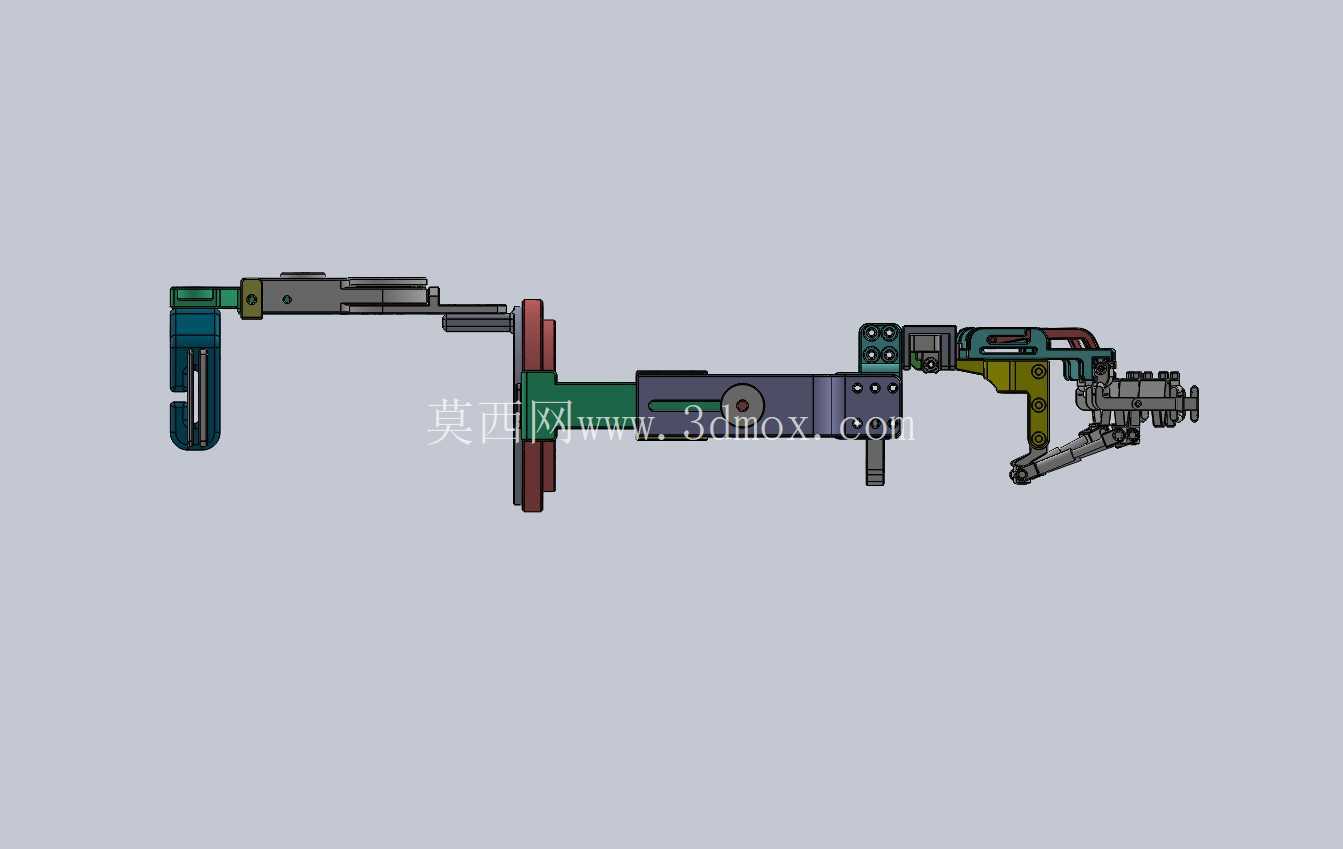

　　这套外骨骼手臂结构面向上肢负重辅助与运动康复场景展开，整体构型覆盖从肩部固定环、上臂支撑段、前臂调节段到仿生多指末端的完整穿戴链路，可在工业工位长时间托举工具、物流搬运持重以及康复训练中为使用者提供外力支撑，降低肩肘腕关节的持续受力负荷。

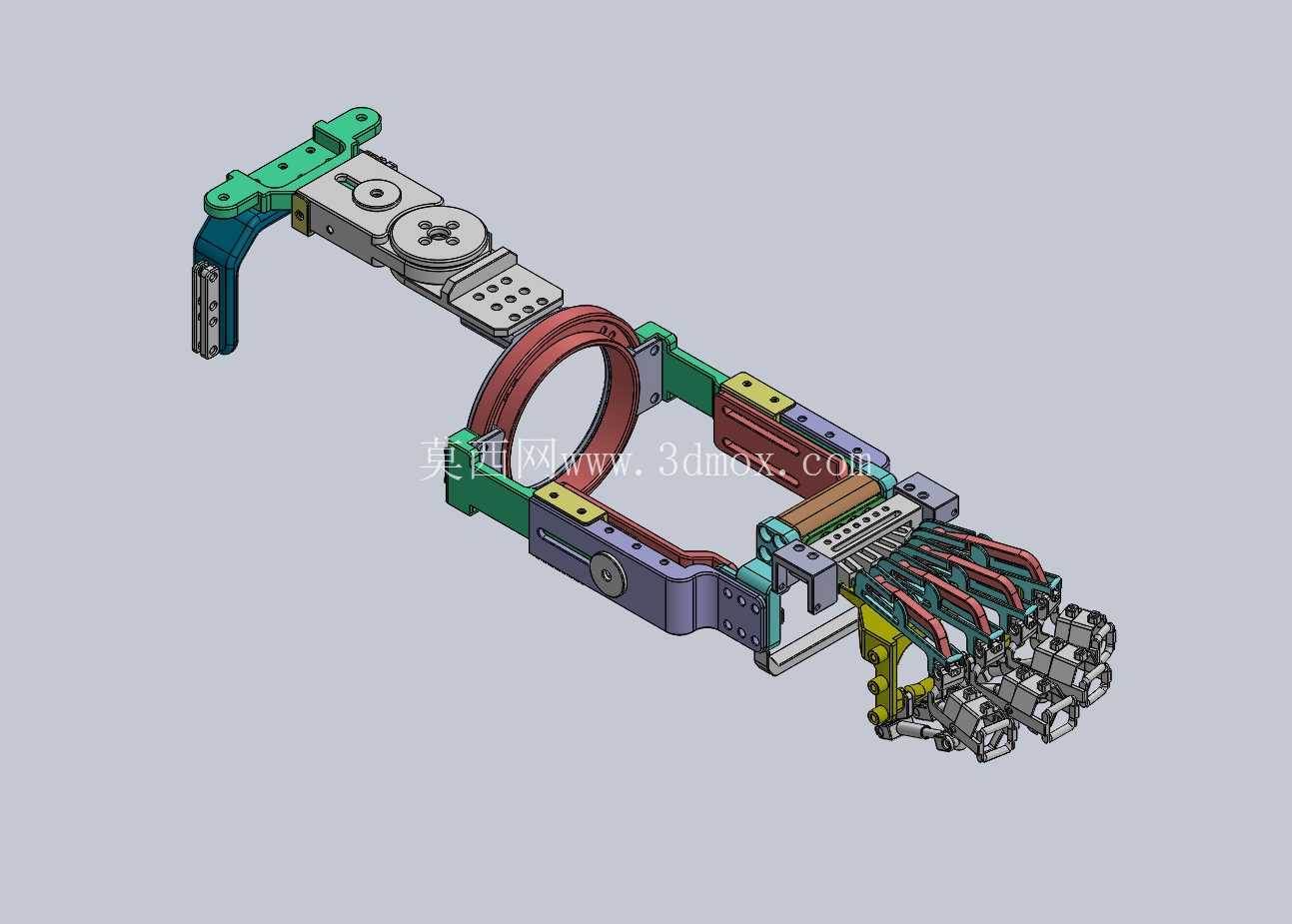

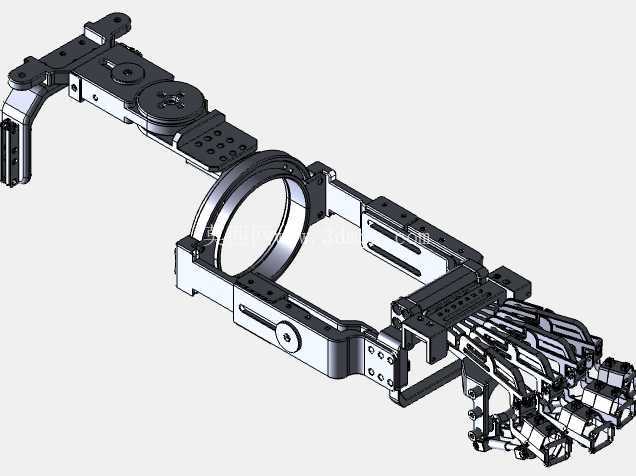

　　从实际使用边界看，肩部环形固定件采用开口环抱结构，环体内侧预留柔性衬垫安装空间，环周分布多组连接耳座，可通过绑带与人体肩背承载框架锁紧，避免助力载荷直接压迫手臂软组织。上臂段设置多段平行连杆与滑移调节槽，连杆之间的铰接点对应人体肩肘回转中心，调节槽预留不同孔位，能够适配不同臂围与上臂长度的穿戴者，保证机构转动中心与人体关节轴线尽量重合，减少运动干涉和附加拖拽力。

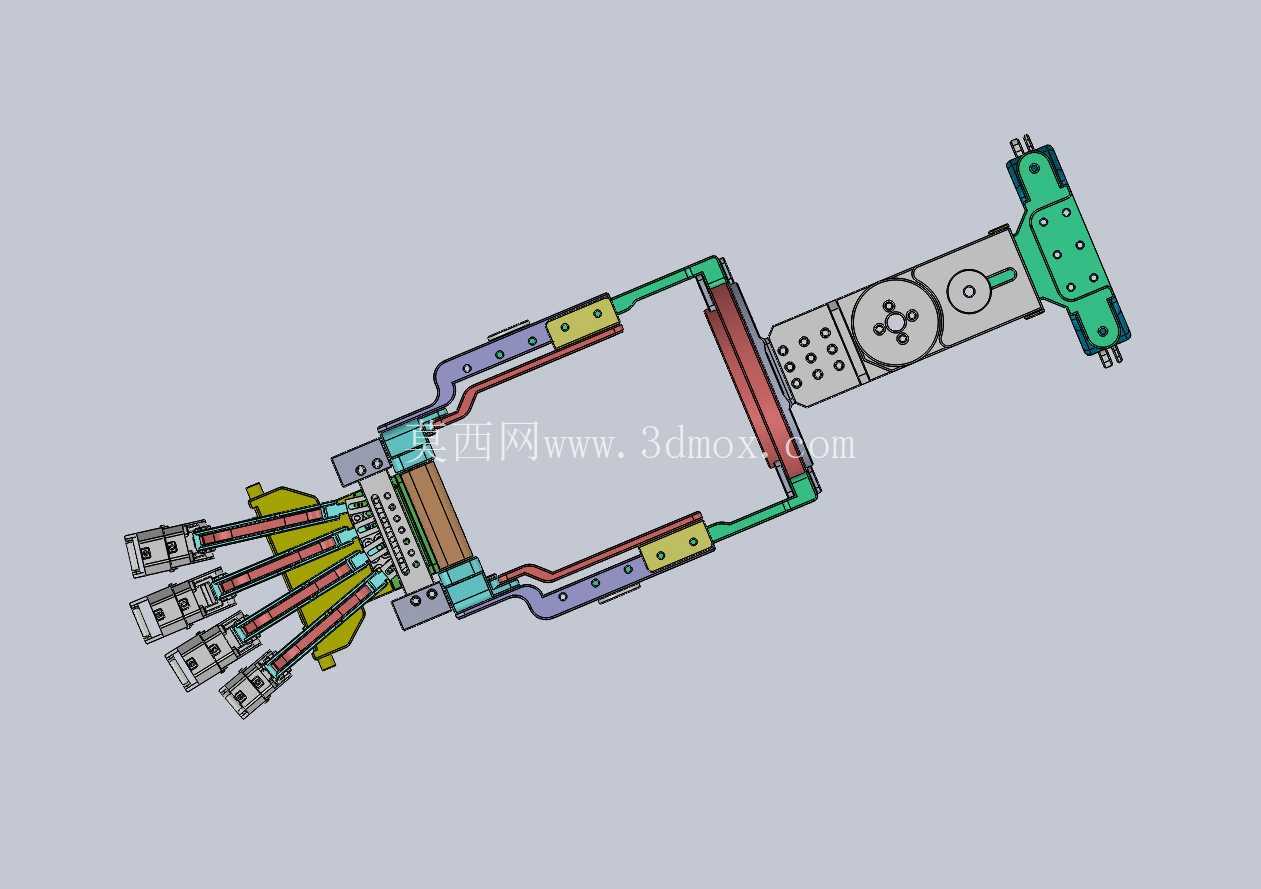

　　前臂支撑部分采用框式梁结构，梁体侧面布置导轨式安装面与锁紧螺钉位，可沿臂长方向调整腕部组件的固定位置；框体内部留出穿带空间，用于固定柔性绑缚带，将机构载荷分散到前臂软组织而非局部骨点。腕部到手指末端采用多组平行连杆与拉索排布，五根手指均设置独立的铰接指节，指节回转处配置小轴与限位面，拉索沿臂侧导向槽汇入驱动安装区，既可以由电机卷绕牵引，也可替换为弹性储能元件提供被动助力，适配主动康复与被动减负两种不同工况。

　　设计过程中优先处理人机贴合问题：所有与人体邻近的构件边缘均做圆角过渡，硬质框架外侧预留衬垫包裹厚度；肩环、臂段、腕部之间的连接点采用可调间距设计，方便根据不同身高臂长调整跨距，避免机构在抬臂、屈肘、旋腕动作中与衣物或皮肤发生剐蹭。多指末端的指节弯曲轨迹参考人体手指抓握弧线，各指节相对转角设置机械限位，防止过度弯折造成穿戴者手指被强行牵拉。

　　结构选材思路上，主承力臂段可采用铝合金型材或轻量化钣金折弯件，在保证抗弯刚度的同时控制整体重量；手指连杆与小型铰接座适合采用工程塑料或轻质合金加工，降低末端惯量；肩环等大尺寸承载件则可使用碳纤维复合板材或薄壁金属环，兼顾环向刚度与穿戴舒适性。各铰接孔位均预留轴承或衬套安装空间，长期往复摆动时可减少轴孔磨损，维持关节运动精度。

　　安装调试阶段，先将肩环固定于背部承载支架，再依次连接上臂连杆、前臂框体与腕部手指组件，通过调节槽孔位对齐人体肩、肘、腕关节回转中心；绑缚系统采用宽面魔术贴或柔性织带，在臂段前后多点固定，让机构外力沿手臂纵向均匀传递。驱动单元可集中布置在背部或上臂后侧，通过拉索将动力传递至手指与肘关节，减少手臂末端的负重堆积。

　　在工位应用中，该结构可帮助工人长时间持持角磨机、铆钉枪等重型工具，外骨骼承担工具大部分重力，工人仅需控制操作方向；康复场景下，可配合传感器检测患者上肢发力意图，由机构带动手指完成抓握、松开以及手臂抬升动作，辅助进行重复性运动训练。整体结构模块化程度较高，各臂段、指节组件均可单独拆卸替换，便于根据不同使用者体型快速调整穿戴尺寸，也方便后续维护更换磨损的铰接件与拉索。
