工业机器人末端EOAT真空吸盘治具结构

这套末端执行机构是工业机器人作业环节中直接接触工件的核心功能部件，主要适配板材、箱体、平整表面类工件的搬运、上下料、码垛拆垛作业场景，在冲压线上下料、仓储拆码垛、玻璃面板转运、纸箱包装转运等工位都有极高的应用覆盖率，相比夹爪式末端执行器，真空吸附的方式不会对工件表面造成夹持压痕，也能适配异形、薄壁、易变形工件的抓取需求，不会因为夹持力控制不当造成工件形变损伤。

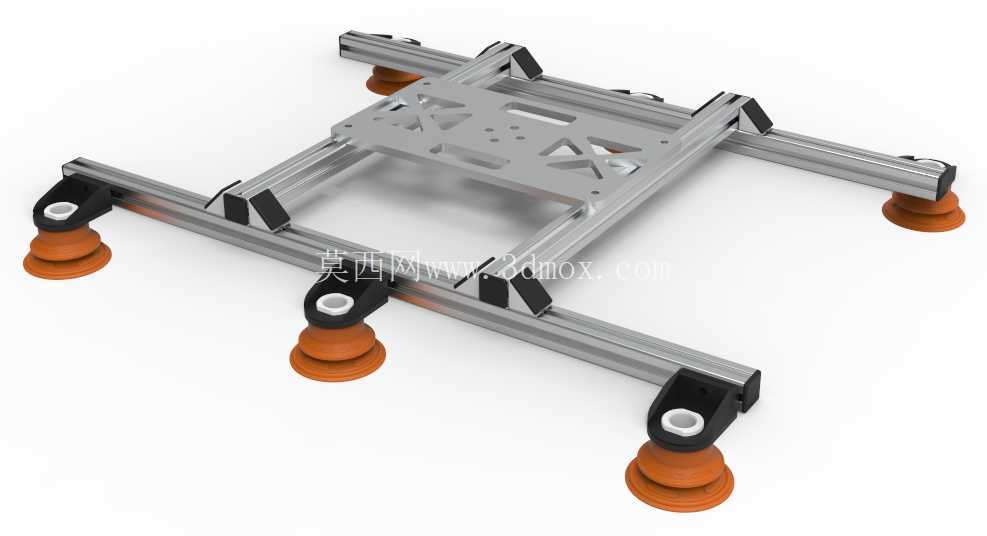

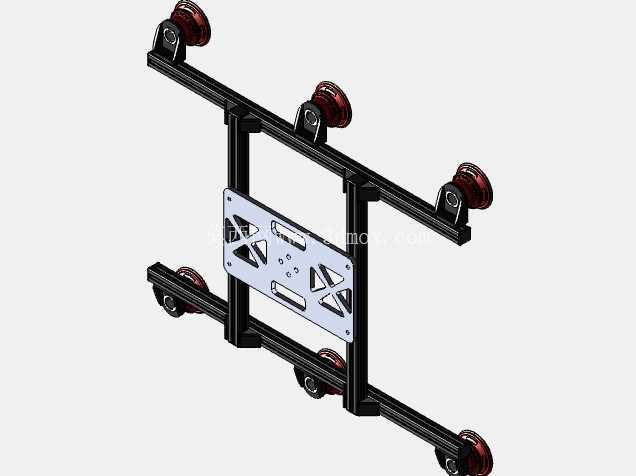

整套治具采用模块化铝型材搭建主体框架，型材的T型槽结构可以灵活调整各个吸盘的安装位置，不需要重新加工主体安装板就能适配不同尺寸规格的工件，调整时只需要松开型材连接件上的锁紧螺丝，滑动吸盘安装座到对应位置后重新锁紧即可，能大幅缩短产线换型时的末端治具调整周期，适配多品种小批量的柔性生产需求。框架上的镂空减重孔是在保证整体结构刚性的前提下做的轻量化设计，能降低末端整体负载重量，减少机器人运行时的惯量，提升机器人运动速度与定位精度，同时也能减少真空管路的布置干涉，让气管可以沿着型材槽内走线，避免作业过程中气管剐蹭周边设备造成管路破损漏气。

各个吸盘采用双层波纹式真空吸盘结构，这种结构的吸盘在接触工件表面时能有一定的缓冲行程，即使工件表面存在轻微的高度差、或者机器人定位存在微小误差，吸盘的波纹段也能通过自身形变补偿位置偏差，保证吸盘唇口完全贴合工件表面形成可靠密封，不会因为局部漏气导致吸附力不足掉件。吸盘的安装座采用万向可调结构，能在一定角度范围内自适应倾斜的工件表面，在搬运表面存在轻微倾斜的工件时也能保证吸盘完全贴合，不需要额外增加角度调整机构。每个吸盘的气路都独立设置了节流止回结构，当某个吸盘没有接触到工件时，对应的气路会自动封闭，不会因为单个吸盘漏气造成整个真空回路压力下降，保证其余接触工件的吸盘能保持足够的吸附力，提升作业过程的可靠性。

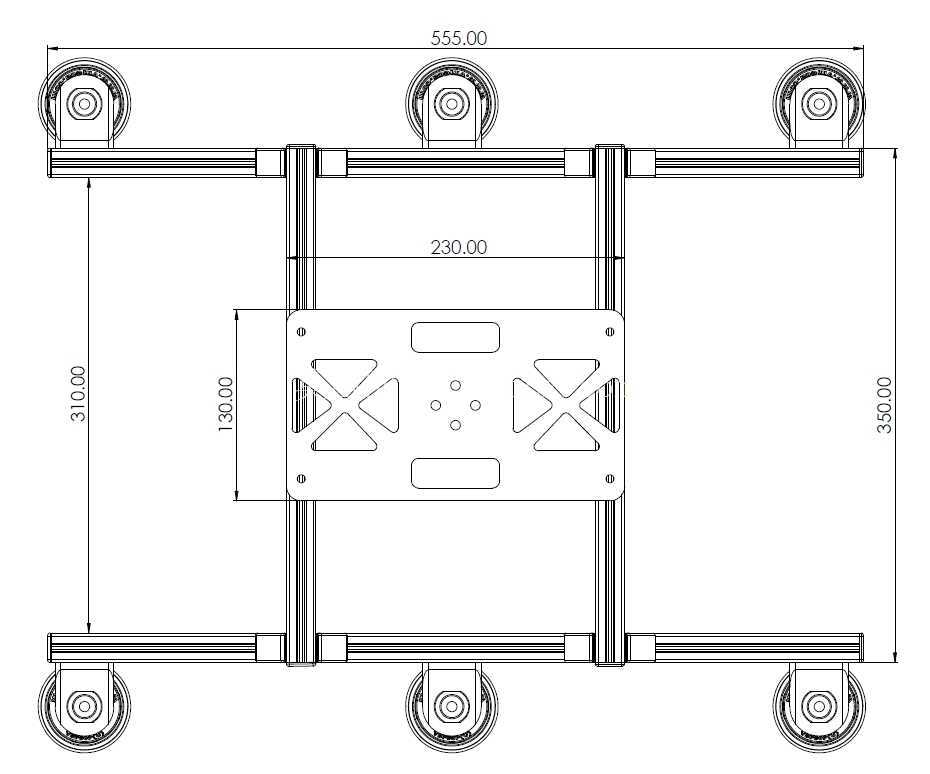

安装接口部分，治具中心位置预留了标准的机器人末端法兰安装孔位，可以直接适配主流六轴工业机器人、并联机器人的末端安装尺寸，不需要额外设计转接法兰。整体安装边界方面，框架的横向与纵向调节范围可以覆盖从300mm见方到1200mm见方的工件尺寸，单个吸盘的额定吸附负载根据真空度不同可以覆盖5kg到15kg区间，整套治具搭配6个吸盘时总负载可以满足60kg以内的工件搬运需求。气路接口统一布置在治具中心位置，方便连接机器人侧的真空发生器或者外置真空源，管路沿着铝型材槽内布置后通过管卡固定，不会有管路外露在治具外侧，避免机器人高速运动时管路甩动造成的干涉问题。

在结构设计过程中，重心位置是重点考量的要素，整套治具的重心完全落在法兰安装面的中心轴线上，不会因为偏心造成机器人末端附加弯矩，能降低机器人关节轴的负载，延长机器人使用寿命。所有的连接件都采用防松设计，在机器人高速启停、频繁加减速的作业工况下不会出现连接件松动移位的问题，减少日常维护的频次。吸盘的安装高度经过统一校准，所有吸盘的底部工作面处于同一平面内，接触工件时能同时受力，不会出现单个吸盘过度压缩、其余吸盘未接触工件的情况，保证吸附力均匀分布在各个接触点上，搬运大尺寸薄板工件时不会因为受力不均造成工件弯折变形。
