托盘货物自动拉伸缠绕包装设备结构

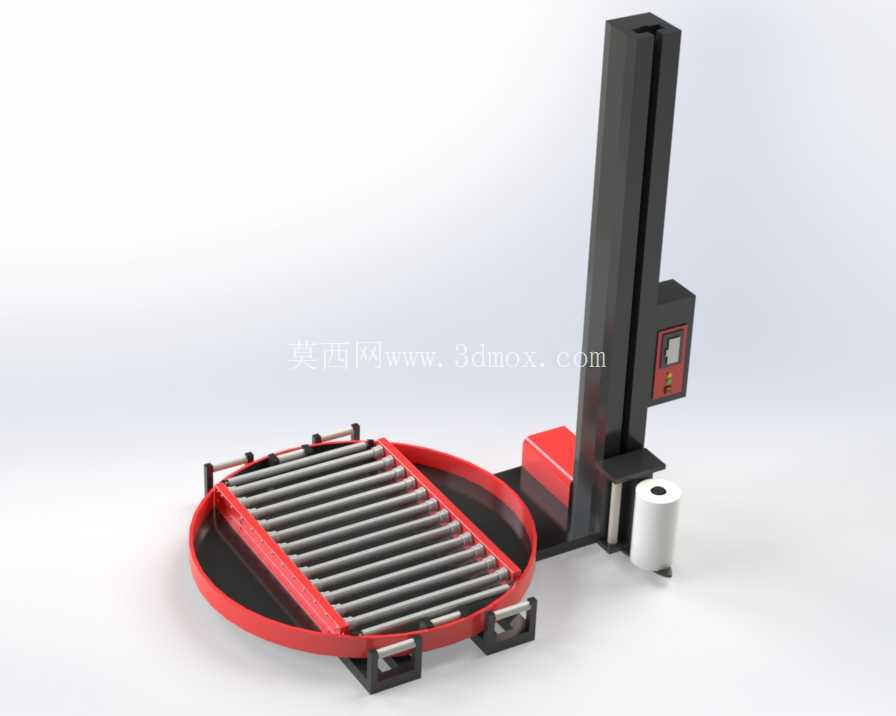

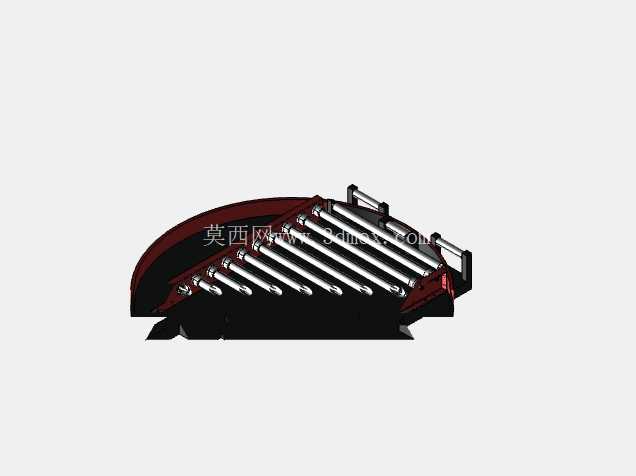

　　在快消品仓储、电商前置仓、生产制造企业成品出库环节，散件码垛后的托盘货物如果没有做外围捆扎固定，叉车转运过程中极易出现货垛倾斜、散包掉落的问题，传统人工缠绕拉伸膜的作业方式，不仅膜材拉伸率控制不均导致耗材浪费，作业人员弯腰绕转的劳动强度极大，且缠绕松紧度一致性差，长途运输时的货物防护效果参差不齐，这款自动拉伸缠绕设备就是针对这类场景开发的专用包装作业装备。设备主体采用立柱悬臂结合转盘承载的结构布局，转盘部分采用辊筒式承载面设计，区别于传统整面钢板转盘，辊筒间隙可以适配带托盘输送线的在线式作业需求，不需要额外配置移栽机构就能对接前后段的辊筒输送线，满足自动化产线的连续作业要求；转盘的驱动单元隐藏在辊筒架下方的焊接机架内，采用变频调速控制，可根据货物重量、包装膜拉伸需求调整0-12rpm的转速区间，启动和停止阶段设置软启动软停止曲线，避免高重心货物在启停瞬间出现倾覆风险。立柱部分采用矩形钢管焊接成型的一体式结构，膜架升降导轨直接加工在立柱内侧的安装面上，省去了额外加装导轨的装配误差，升降传动采用链条带动滑台的结构，升降速度可与转盘转速做联动匹配，实现膜层重叠率的精准控制，常规作业下膜层重叠率可在10%-50%区间按需调整，针对货物顶部、底部的加固缠绕需求，可单独设置上下停留圈数，不需要人工干预就能完成重点位置的多圈缠绕加固。

　　膜架单元安装在立柱滑台上，配置了预拉伸机构，可将拉伸膜按照设定的拉伸比做预延展后再包裹到货物表面，相比传统阻拉伸结构，膜材利用率可提升30%以上，膜架上还设置了膜卷阻尼调节、断膜检测传感器，当膜卷耗尽或者出现断膜情况时，设备会自动暂停作业并触发提示，避免空转导致的包装工序遗漏；出膜位置的压膜机构可在缠绕起始阶段自动将膜头压靠在托盘底部，缠绕完成后自动切断膜材并将膜尾压合在货物表面，全程不需要人工辅助挂膜、切膜。

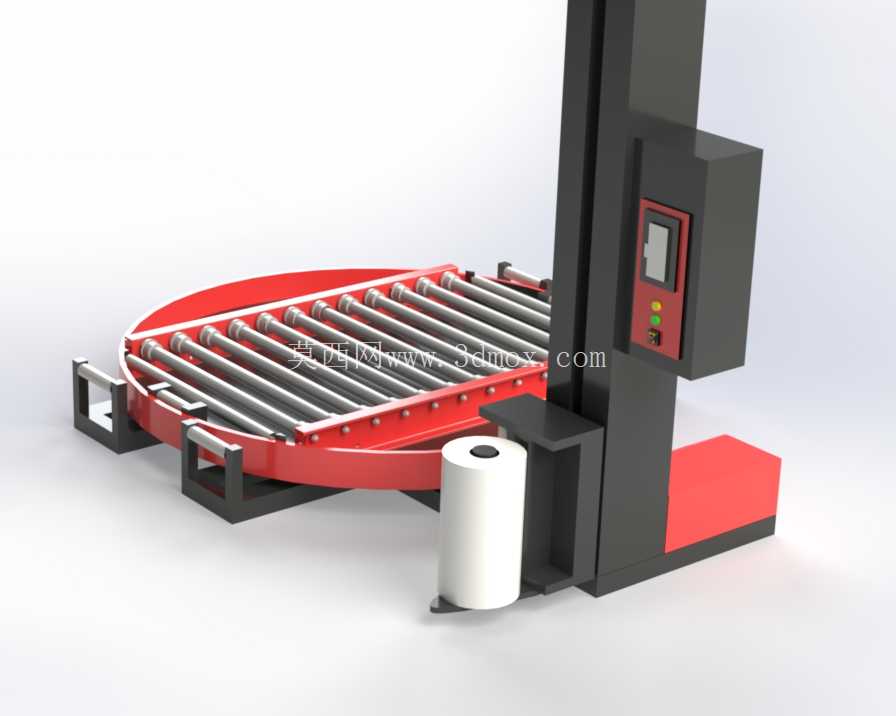

　　操作控制箱集成在立柱中部的人机易操作高度，面板上设置了状态指示灯、急停按钮、参数设置触控屏，可根据不同的货物规格存储对应的包装参数，比如轻泡货物可调整为低张力缠绕模式，避免膜材拉力过大导致货物变形，重货栈板可调整为高张力高重叠率模式，保证货垛整体固定强度。设备的安装边界需要考虑作业时的回转空间，转盘直径适配常规1200mm*1000mm标准托盘时，设备整体占地宽度约2200mm，长度方向含立柱、膜架的尺寸约3000mm，立柱高度可根据常规码垛高度2200mm的需求设置为2800mm，安装地面需要做100mm厚度的硬化处理，保证转盘满载1500kg货物时的运行稳定性，设备供电采用常规三相380V工业电源，气源接口只需要对接0.5-0.7MPa的压缩空气即可满足压膜、切膜机构的动作需求。

　　从结构设计的角度看，这款设备的机架焊接件全部采用去应力处理后再做机加工，避免长期承载负载后出现结构变形，辊筒表面做镀锌防锈处理，适配仓储区域的潮湿多尘作业环境，所有传动部位都设置了可拆卸的防护外罩，既满足安全防护要求，也方便日常维护时的拆装检修；设备底部设置了可调脚杯，可抵消安装地面的不平整误差，保证转盘的水平度，避免运行时出现货物偏移。在实际选型应用中，这类设备既可以作为单机设备放置在出库口，由人工叉车上下料完成缠绕作业，也可以直接整合到自动化仓储的输送线系统中，配合条码识别、称重检测设备，自动识别货物规格调用对应包装参数，实现全流程无人化的包装作业，相比人工作业，单栈板的包装时间可稳定控制在1-2分钟，包装质量不受人员作业状态影响，能有效降低仓储转运环节的货损率，也能减少包装耗材的不必要浪费。
