欧姆龙E5CWL数显温控器三维结构模型

在工业自动化温控回路的设计过程中，温控器是直接决定控温精度、设备运行稳定性的核心仪表部件，这款欧姆龙E5CWL型温控器的三维结构，完全还原了实物的安装与外形特征，可直接嵌入各类设备的面板装配设计环节。从实际应用场景来看，这类温控器覆盖的工况极广，小到小型实验加热台、食品烘焙设备的单回路控温，大到工业烘箱、注塑机料筒段、包装设备热封工位、电子产线回流焊温区的温度调控，都能见到同系列产品的身影，其适配的测温元件包含K型热电偶、Pt100热电阻等主流工业测温传感器，输出形式可根据选型匹配继电器通断输出或者固态继电器驱动信号，能满足绝大多数通用工业场景的控温需求。

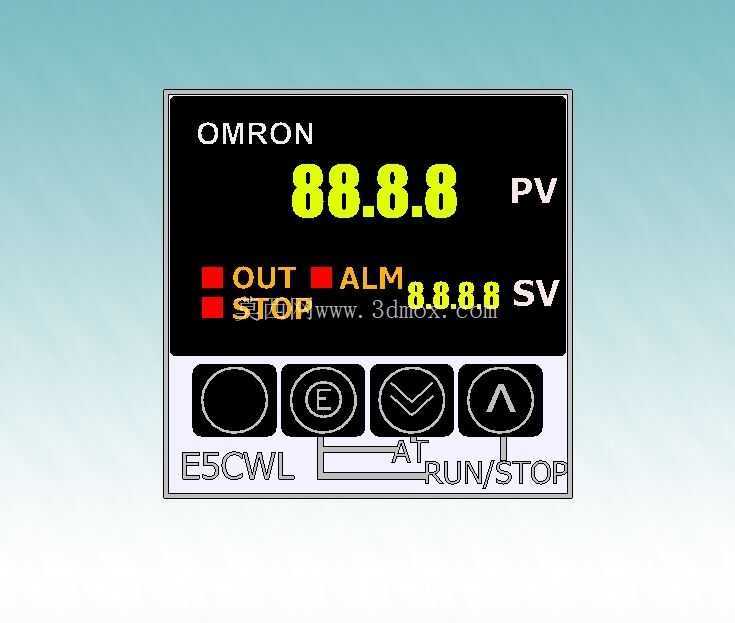

从产品功能特性来看，这款温控器采用PV/SV双数显界面，上方PV窗口实时反馈当前测量的工况温度，下方SV窗口显示设定的目标温度值，面板上集成了OUT输出状态指示灯、STOP停止状态指示灯、ALM报警指示灯，设备运行状态可直接通过面板灯光快速判断，无需外接额外状态指示元件。面板下方的操作按键包含模式切换、参数增减、运行停止切换功能，所有参数设置均可通过面板按键完成，无需额外的编程软件，现场调试门槛极低，适配一线运维人员的操作习惯。

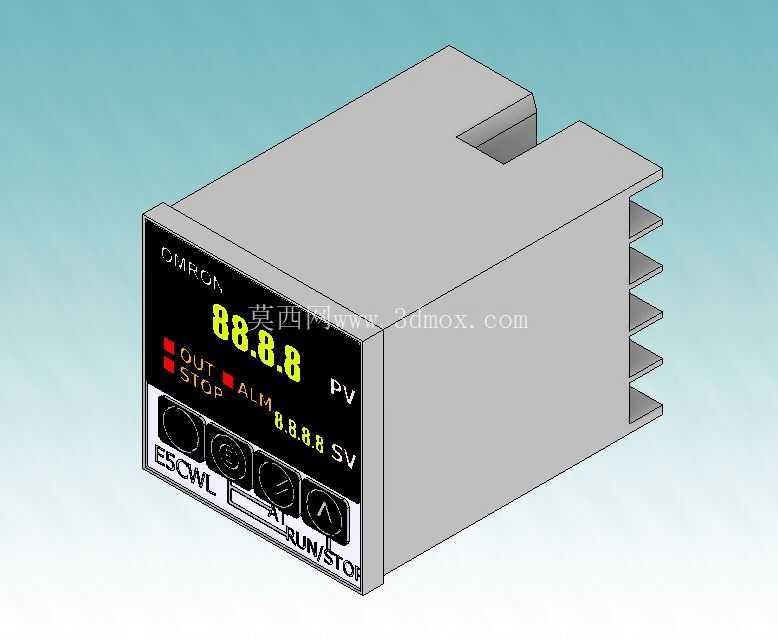

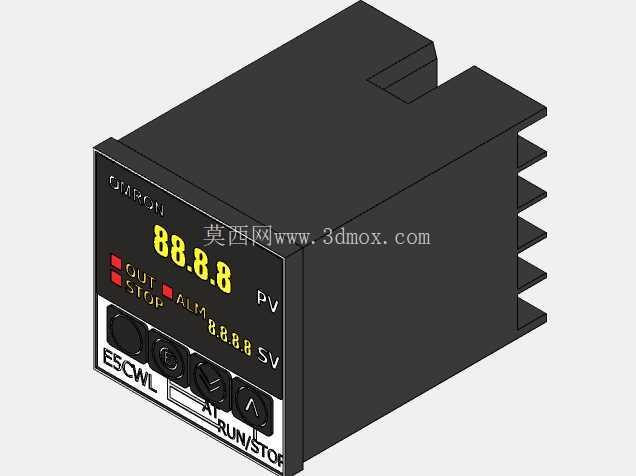

做这款三维模型的时候，首先要考虑的是面板安装的适配性，这类导轨式/面板嵌入式安装的温控器，安装卡扣的尺寸、面板嵌入的开孔公差是设计的核心边界，模型严格还原了实物的壳体外形，包括后侧的散热鳍片结构——这部分结构很多建模者容易忽略，实际上温控器工作时内部电源模块、输出继电器会产生一定热量，后侧的鳍片是自然对流散热的核心结构，在做设备电控柜布局的时候，必须给这部分预留足够的散热空间，不能紧贴其他发热元件布置，否则会导致温控器内部温升过高，缩短元件使用寿命甚至引发测温漂移。

外形尺寸方面，这款温控器属于标准的48*48mm面板安装规格，也就是行业内常说的1/16 DIN仪表尺寸，嵌入柜体的安装开孔尺寸需要匹配壳体的安装卡扣公差，模型里完整还原了前层面板的凸边结构，这部分是压在柜体面板外侧的限位结构，设计开孔的时候不能过大，否则会出现面板凹陷、固定不稳的问题；后侧的接线端子区域的空间也做了1:1还原，在做电控柜三维布线的时候，可以直接根据这个模型预留接线的弯曲半径，避免出现接线空间不足、端子被线缆拉扯松动的问题。

从设计思路上来说，这类工业仪表的建模核心不是做外观渲染，而是还原所有和装配、干涉相关的结构特征：比如面板按键的凸起高度，在做设备操作门的布局时，要避免按键被柜门的加强筋顶住，导致无法正常操作；后侧散热鳍片的每一片厚度和间距都和实物一致，做热仿真的时候可以直接导入模型计算周边的空气对流情况；壳体侧面的安装卡扣卡槽位置也完全还原，在设计面板固定结构的时候，可以直接匹配卡扣的锁紧位置，不用反复核对实物样品的尺寸。

很多刚接触电控结构设计的工程师，在选型温控器的时候往往只看接线参数和控温精度，忽略了安装边界的细节，比如这款温控器的深度尺寸，从面板到壳体最末端的散热鳍片端部的长度，是决定电控柜内部预留深度的关键参数，如果柜内布线槽或者其他元件布置过深，就会导致温控器无法完全推入安装位，强行安装还会挤压后侧的接线，造成绝缘破损的隐患。这个三维模型把所有这些安装相关的特征都做了精准还原，不管是做整机的面板布局、电控柜的元件排布，还是做设备操作界面的人机工程设计，都可以直接调用，不需要再反复测量实物尺寸，能大幅减少设计阶段的核对工作量，避免后期装配出现干涉问题。另外面板上的标识印刷位置也和实物一致，在做设备操作说明排版的时候，可以直接参考标识位置布置操作提示标签，让设备的操作界面更符合一线操作人员的使用习惯，减少误操作的概率。
