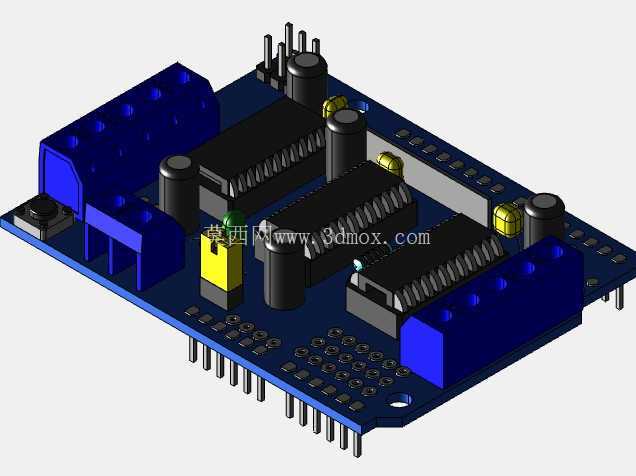

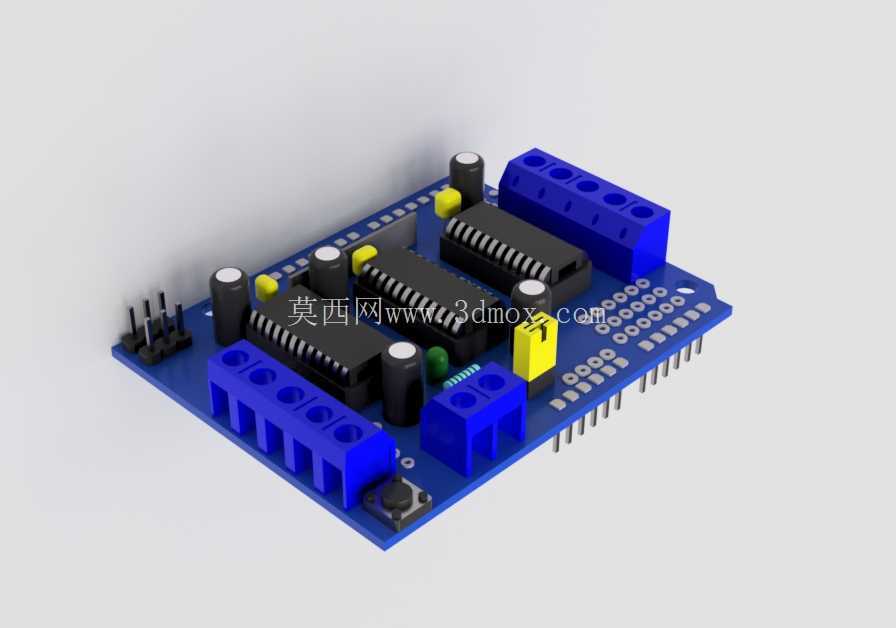

L293D电机驱动扩展板结构设计方案

在小型移动机器人、桌面级自动化实训装置、学生科创项目的硬件搭建环节，电机驱动模块是连接主控单元与执行电机的核心桥梁，L293D电机驱动扩展板的设计，正是瞄准了这类场景下快速搭建、减少飞线、提升硬件可靠性的实际需求。不同于独立的L293D驱动芯片需要自行搭建外围电路、焊接接线端子的繁琐，这款扩展板采用叠层安装的设计思路，直接匹配Arduino Uno、Mega等主流开源主控板的排针间距，安装时只需将扩展板的排母对准主控板的排针垂直压下即可完成硬件对接，无需额外焊接主控侧的连接线，大幅降低了非电子专业从业者的硬件搭建门槛。

从功能特性来看，这款驱动板的电机供电回路支持4.5V至36V的宽电压输入范围，能够适配绝大多数小型直流电机、42型以下步进电机的供电需求，每通道连续输出电流可达600mA，峰值电流能够承载1.2A的短时负载，足以驱动常规小型移动平台的驱动电机、机械臂关节的小型舵机之外的直流执行器；逻辑侧直接从主控板取5V电压，无需额外给逻辑回路单独供电，简化了供电线路的设计。板载一共4个驱动通道，既可以同时驱动4台小型直流电机实现差速移动、多轴执行的需求，也可以切换为2路步进电机的驱动输出，适配小型滑台、机械臂关节的步进控制场景，板载的PWM信号通路直接连通主控的PWM输出引脚，无需额外飞线即可实现电机的转速调节，满足速度闭环、位置微调的控制需求。

在电路保护设计上，板载集成了内部ESD防护与过热保护机制，当电机负载过大导致芯片温度超过阈值时，会自动切断输出回路，避免芯片烧毁导致的硬件故障，对于新手调试、实训场景下的误操作有较好的容错能力。结构设计上，板载的外部电源端子采用大电流螺丝固定的蓝色接线端子，分别对应电源正极与接地引脚，能够承载更大的供电电流，避免插拔式端子接触不良导致的供电不稳问题；电机输出端同样采用同规格的螺丝端子，接线时只需将电机线剥出合适长度插入端子拧紧螺丝即可，无需焊接，方便调试阶段反复更换电机、调整接线。

安装边界方面，扩展板的整体外形尺寸完全匹配标准Arduino主控板的安装孔位，叠装后整体高度控制在20mm以内，不会占用过多的安装空间，板上的排针引出全部主控引脚，在安装驱动板之后依然可以通过侧边排针外接其他传感器、执行模块，不会因为叠装占用全部引脚资源。板上的电容、接插件等元器件的布局充分考虑了散热需求，L293D芯片的安装位置预留了散热片安装空间，在长时间带载运行的场景下可以自行加装散热片，提升持续负载能力，最大持续功耗约5W，满足常规小型项目的长时间运行需求。

在实际项目应用中，这类驱动扩展板常被用于小型循迹小车、桌面级机械臂、3D打印机的辅助轴驱动、智能分拣实训台的输送线驱动等场景，相比自行搭建的洞洞板驱动电路，标准化的扩展板设计能够减少接线错误导致的硬件损坏，统一的安装尺寸也方便结构设计师在做整机外壳设计时预留标准的安装空间，不需要针对自定义驱动板单独设计固定结构。建模过程中需要重点关注排针排母的配合公差、接线端子的安装高度、板上电容等较高元器件的位置避让，避免叠装时出现元器件干涉、插接过紧或过松的问题，同时板边的安装孔位置需要与主控板完全对齐，保证叠装后安装孔同轴，方便通过铜柱将两层板固定为整体，提升整体结构强度，避免移动过程中板层松动导致的接触不良。
