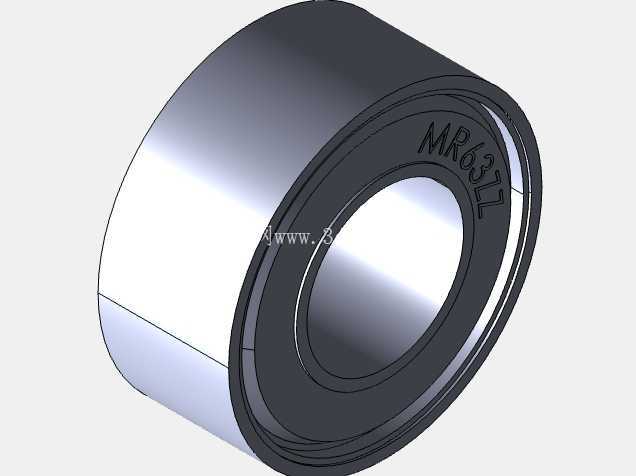

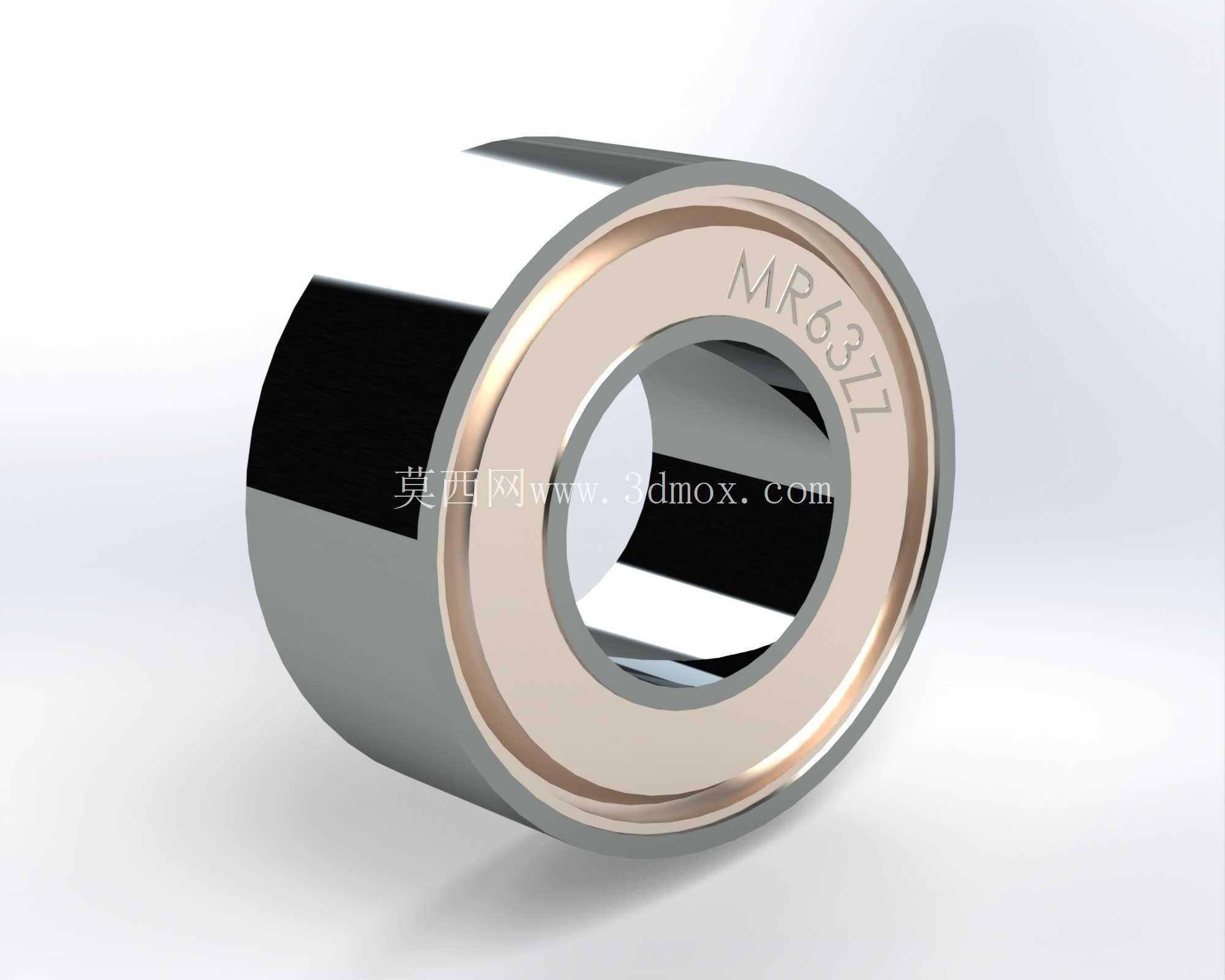

微型防尘密封深沟球轴承MR63ZZ结构

在空间极度受限的精密传动场景中，常规尺寸的轴承往往无法适配紧凑的安装腔室，MR63ZZ这类微型深沟球轴承的设计初衷，就是为了解决狭小空间内的回转支撑需求。从实际工程选型的角度看，这类轴承最常出现在消费电子的微型传动模组、小型伺服舵机的输出端、精密检测仪器的微调机构、微型风扇的转子支撑位，甚至是航模舵面的转动铰接处，这些场景的共同特点是安装径向空间被严格限制，同时需要轴承承担一定的径向载荷，兼顾低摩擦阻力的回转需求。

从功能特性上看，这款轴承采用双侧防尘密封结构，密封盖与内圈外圈之间的间隙经过精密控制，既不会因为过盈接触增大转动阻力，又能有效阻挡外界的粉尘、碎屑进入轴承内部的滚道区域，避免硬质颗粒造成滚道点蚀、滚珠磨损，大幅提升在多尘工况下的使用寿命。轴承的滚珠材质选用铬钢，这种材料经过淬火处理后具备均匀的高硬度与良好的耐磨性，滚道表面经过精磨加工，表面粗糙度控制在极低水平，能保证回转过程的平稳性，降低运转过程中的振动与噪音，这对于对噪音敏感的消费电子、办公设备场景尤为重要。

在设计思路上，这类微型轴承的结构完全遵循深沟球轴承的经典力学架构，滚道的曲率半径与滚珠直径的匹配经过反复校核，保证在有限的截面尺寸下，最大化轴承的额定动载荷与静载荷能力。考虑到微型轴承的套圈壁厚极薄，加工过程中对套圈的圆度、同轴度公差要求极高，若存在形位公差超差，装配后会出现转动卡滞、回转精度不足的问题。双侧的防尘盖采用冲压成型工艺，与外圈的密封槽紧密配合，不需要额外的粘接或紧固件，装配工艺简单，同时便于后期少量补充润滑脂时的拆卸操作。

从安装边界与尺寸参数来看，这款轴承的内径为3mm，适配直径3mm的光轴或转轴，装配时需要注意轴的公差配合，过盈量过大会导致内圈胀大，挤压滚珠造成预紧力过大，转动阻力飙升，过盈量不足则会出现内圈与轴相对滑动的跑圈问题，磨损轴颈。轴承的外径为6mm，对应的安装座孔尺寸需要匹配6mm的公差带，安装时要保证座孔与轴的同轴度，避免轴承承受额外的偏载，缩短使用寿命。轴承的轴向宽度为2.5mm，对应的轴向安装空间只需要预留略大于2.5mm的尺寸即可，不需要额外的宽余空间，非常适合轴向尺寸同样紧凑的堆叠式结构设计。

在实际装配过程中，这类微型轴承不能采用蛮力敲击的方式安装，需要使用专用的压装工装，将压力均匀施加在对应的套圈端面上：压装内圈时仅对内圈端面施力，压装外圈时仅对外圈端面施力，避免压力通过滚珠传递，造成滚道压痕、滚珠变形。轴承内部预填了适用于微型轴承的低扭矩润滑脂，在常规工况下不需要频繁补充润滑，免维护周期较长，能降低小型设备的后期维护成本。对于需要承受轻微轴向载荷的场景，这类深沟球结构的微型轴承也能承担一定的双向轴向力，不需要额外加装推力轴承，进一步节省结构空间。

很多结构设计人员在做紧凑设备的方案时，往往容易忽略微型轴承的安装公差要求，要么把安装空间留得过于紧凑导致轴承无法装入，要么公差配合选择不当导致轴承早期失效，实际上这类微型轴承的选型与安装，核心是在极小的尺寸边界内，平衡载荷能力、回转精度、摩擦阻力三者的关系，MR63ZZ的尺寸规格刚好覆盖了3mm轴径的通用支撑需求，是微型传动结构中应用非常广泛的一款标准件，其三维模型的建立，能帮助设计人员在方案阶段就准确完成装配干涉检查，提前验证安装空间是否充足，避免后期开模或加工后出现装配问题。
