带螺杆安装结构的万向脚轮结构设计

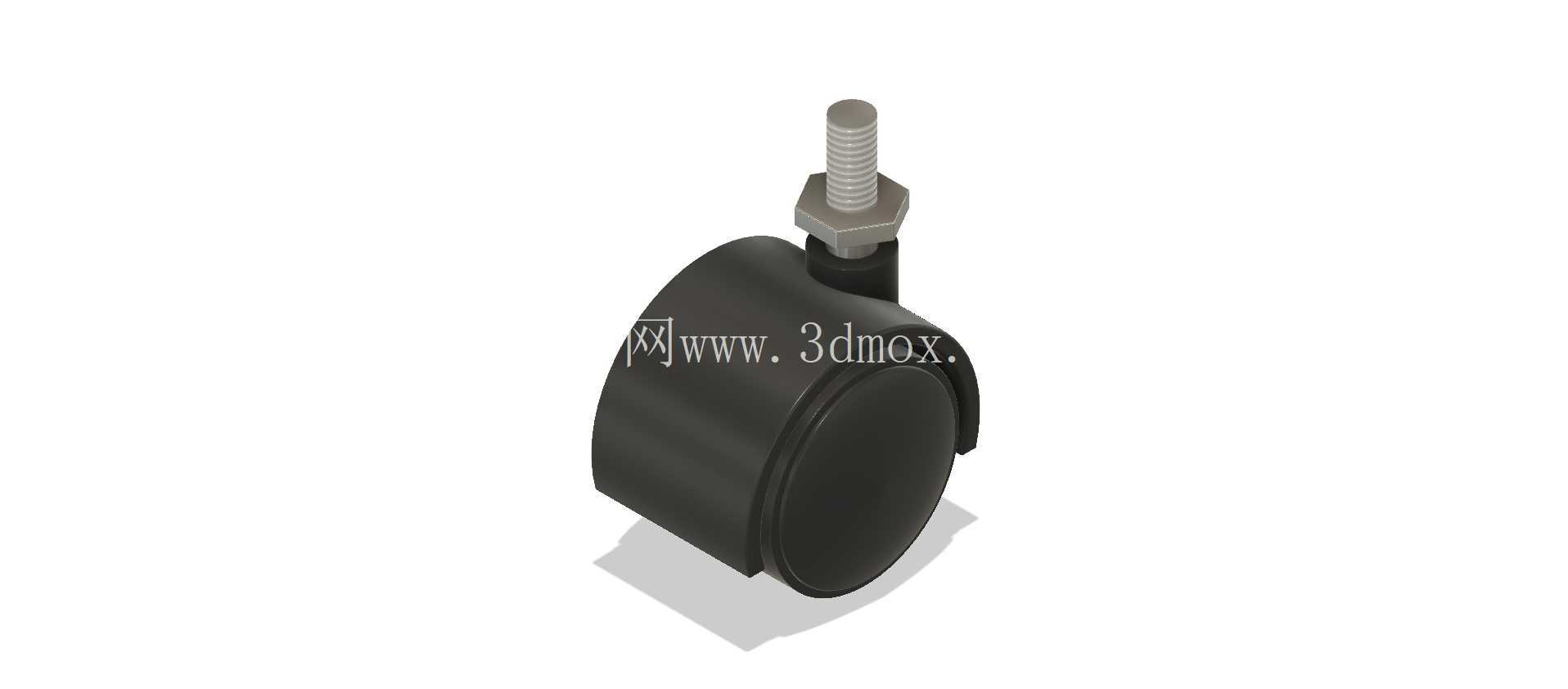

　　日常做小型移动设备结构选型时，脚轮是最容易被忽略但直接影响设备移动体验的部件，这次建模的这款螺杆式万向脚轮，最初是为桌面级DIY移动机器人做行走部件选型参考，后续也可适配轻型货架、移动工作台、小型设备机柜等多种需要短距离移位的场景。不同于平板安装式脚轮需要在设备底部预留安装孔位打沉孔固定，这款脚轮采用螺杆直装结构，安装端为标准外螺纹螺杆搭配六角锁紧螺母，安装时只需要在设备底部的安装梁上打出对应直径的通孔，将螺杆从下往上穿入通孔后，在安装梁上方拧动六角螺母即可完成锁紧固定，不需要额外加工复杂的安装沉台，对于薄壁型材、薄钢板焊接的设备底座适配性极强，不会因为底座板材厚度不足出现安装松动的问题。

　　从功能特性来看，这款脚轮属于万向活动脚轮，轮架与安装螺杆之间采用回转支撑结构，可实现360度水平方向自由回转，设备转向时不需要额外预留转向避让空间，小范围挪动调整位置时操作十分顺滑。滚轮部分采用硬质耐磨尼龙材质，轮面为微弧面设计，接触地面的面积控制在合理范围，既可以保证在平整水泥地面、环氧地坪、木质地板上滚动时不会留下压痕，也能控制滚动阻力在较低水平，单轮额定负载适配轻型移动场景，四个脚轮搭配使用时可承载总重不超过五十公斤的设备，完全覆盖桌面级机器人、小型工具柜、移动置物架的负载需求。

　　建模过程中首先确定了安装边界尺寸，安装螺杆的长度预留了足够的调节余量，可适配10mm到30mm厚度的安装板材，六角螺母的对边尺寸符合标准紧固件尺寸，安装时可以直接使用普通开口扳手锁紧，不需要定制特殊工具。轮架部分采用全包式结构，将滚轮的上半部分完全包裹在轮架内部，既可以避免设备移动过程中杂物卷入滚轮与轮架的间隙造成卡滞，也能提升整体结构的抗冲击能力，当脚轮受到侧向冲击力时，全包式轮架可以分散受力，避免轮架变形导致滚轮卡滞。滚轮的转动部分采用间隙配合的轴销结构，轴销与轮架之间做了防脱设计，长期使用不会出现轴销脱出、滚轮脱落的问题。

　　实际选型使用时需要注意，这款脚轮属于轻型脚轮，不适用于重载工业设备，也不适合在有大量尖锐碎屑、凹凸落差超过5mm的不平整地面使用，否则容易出现滚轮卡滞、轮架变形的问题。安装时需要保证四个脚轮的安装面处于同一水平面上，避免出现单个脚轮悬空导致受力不均，加速滚轮磨损。如果用于移动机器人场景，可以搭配对应的舵机结构实现转向驱动，这款脚轮的回转阻尼控制在较低水平，转向时不需要太大的驱动力矩即可完成方向调整，不会给驱动舵机带来额外负载。建模时还原了实际产品的所有装配间隙，滚轮与轮架之间预留了合理的转动间隙，不会因为加工误差出现转动卡滞，螺杆部分的螺纹特征完全按照标准公制螺纹建模，可直接导出工程图用于机加工或者3D打印验证，轮体部分的圆角处理也完全符合实际注塑生产的工艺要求，没有出现尖锐棱角或者壁厚不均的问题，可直接用于开模生产的结构参考。
