DC5V-9V桶形电源插孔三维结构

　　在桌面级开源硬件开发、小型DIY移动机器人、便携消费电子设备的供电链路设计里，桶形DC电源接插件是普及率极高的低压直流供电接口方案，本次建模的5V-9V规格桶形电源插孔，正是针对 适配这类低压小功率设备供电需求的典型接插件结构。从实际应用场景来看，这类接口广泛出现在Arduino UNO开发板的板端供电入口、小型桌面外设、便携检测仪器、DIY轮式机器人的机身供电接口位置，承担外部直流电源与设备内部电源管理电路的物理连接与电流导通作用，相比Micro USB、Type-C等接口，桶形DC接口的插拔寿命更长、接触电阻更稳定，能承受持续的小电流供电负载，不会出现频繁插拔后接口松脱、接触不良的问题，非常适合固定场景下需要反复插拔供电的小型电子设备。

　　从功能特性上看，该款桶形插孔适配外径5.5mm、内径2.1mm的标准DC公头，兼容5V到9V的常规低压直流供电场景，额定持续通流能力满足Arduino类开发板、小型舵机驱动板、9V供电的便携检测设备的供电需求，接口内部设置有正极接触弹片与负极环形接触层，公头插入后可实现正负极的可靠导通，接口尾部的注塑包覆结构可包裹内部焊片，避免焊接引线后出现线芯外露、短路的风险，外层的橡胶防滑尾套可在公头插拔时提供受力缓冲，避免引线根部因反复弯折出现线芯断裂的问题。

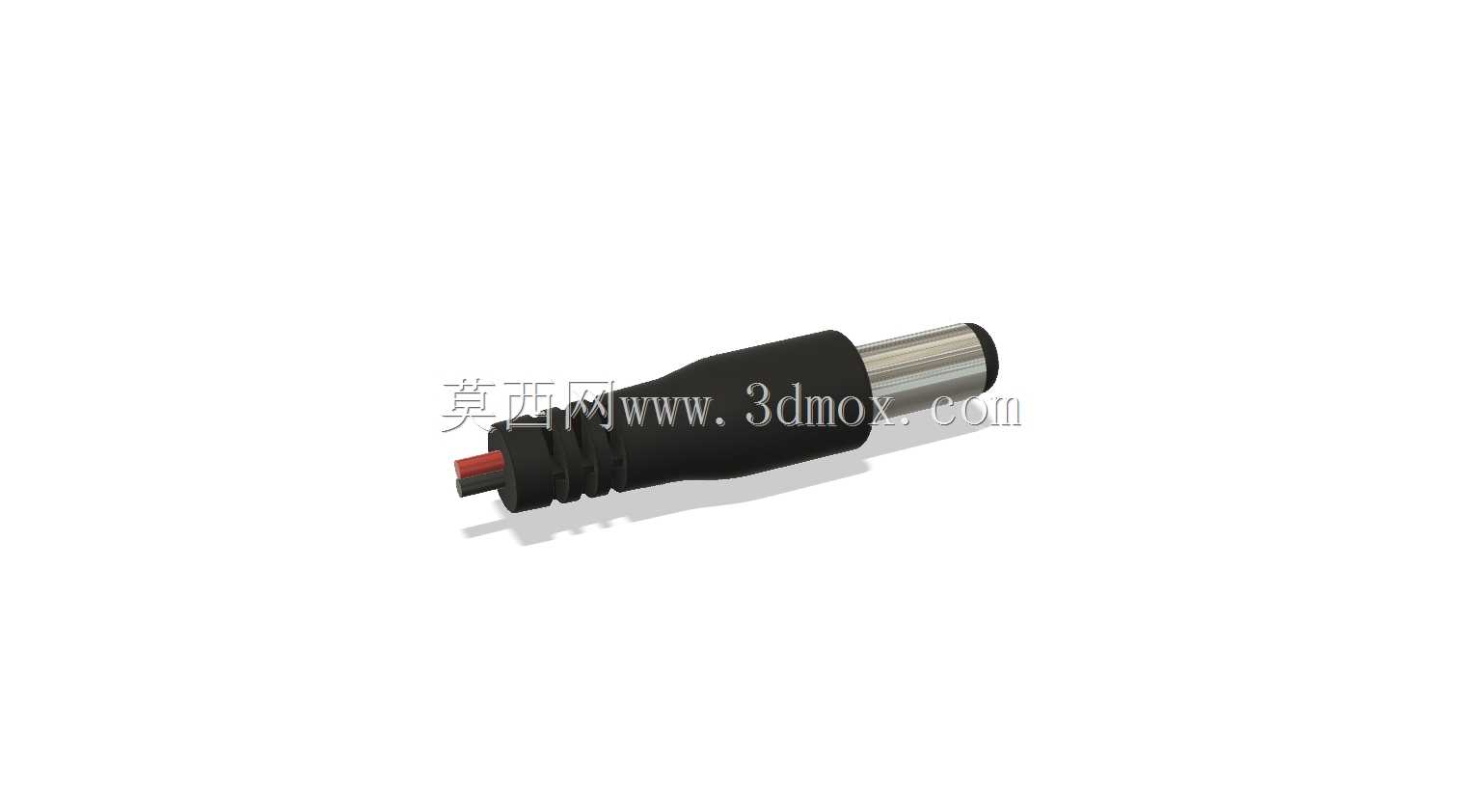

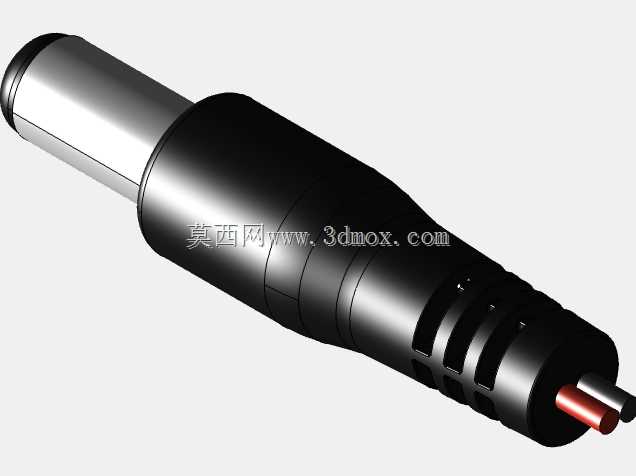

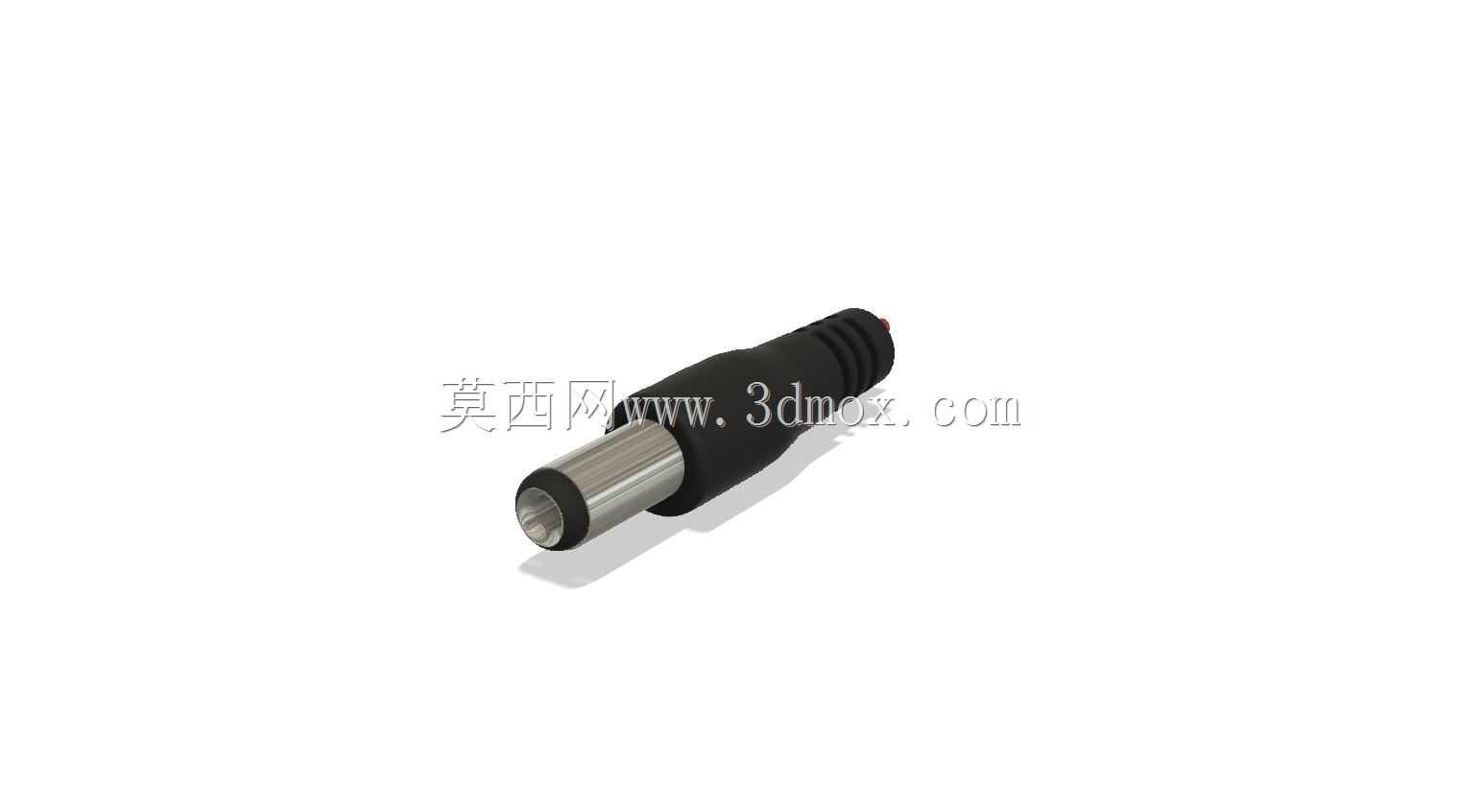

　　设计思路上，建模时优先还原了接口的实际装配尺寸边界，公头插合段的金属外壳做了精准的公差预留，保证与标准母座插合时的松紧度适中，既不会出现插接过松导致的接触断电，也不会因过紧导致插拔费力、磨损母座接触片。金属插芯的内部绝缘层做了等比例还原，保证正负极之间的绝缘距离满足低压电器的安全间距要求，尾部的橡胶护套做了渐变的锥度设计，与引线的包覆段做了平滑过渡，可有效分散引线弯折时的应力，提升引线连接位置的抗弯折寿命。外形尺寸方面，插合端金属外壳长度为标准10mm，外径5.5mm，内部正极插针直径2.1mm，尾部橡胶护套最大外径8mm，整体长度不含引线为18mm，安装时不需要额外的固定法兰，直接通过引线焊接后接入设备内部的电源回路即可，对于需要在设备外壳开孔安装的场景，仅需开设直径6mm的安装孔即可将公头对应的母座固定在外壳面板上，安装边界占用空间极小，不会对设备内部的其他元器件布局造成干涉。

　　在实际选型使用时，这类接口需要匹配对应的线径，通常5V供电场景下选用22AWG的铜芯引线即可满足2A以内的持续载流需求，9V供电场景下如果负载电流不超过1A，24AWG引线即可满足要求，建模时也还原了尾部橡胶护套与引线的配合尺寸，可适配外径3mm到4mm的常规两芯电源引线，焊接时内部焊片的尺寸预留了足够的焊锡附着空间，不会出现焊盘过小导致的虚焊、脱焊问题。对于DIY移动机器人项目来说，这类接口可以直接匹配市面上常见的9V电池扣输出端、5V电源适配器输出端，不需要额外做接口转接，可直接完成供电链路的搭建，大幅减少项目开发时的接线工作量。接口的金属外壳采用镀镍处理，建模时还原了表面的哑光金属质感，橡胶护套部分做了细微的防滑纹理还原，与实际量产产品的外观细节保持一致，可直接用于设备的装配干涉检查、供电链路的布局仿真，也可用于产品宣传的渲染配图制作。
