基于ICB-288紧凑型万用板搭建的实用电路

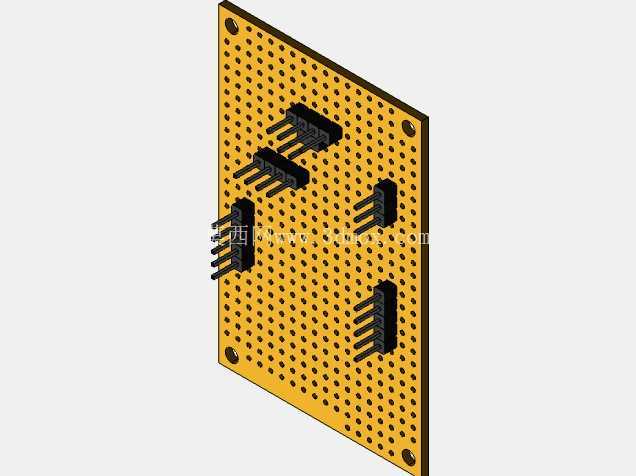

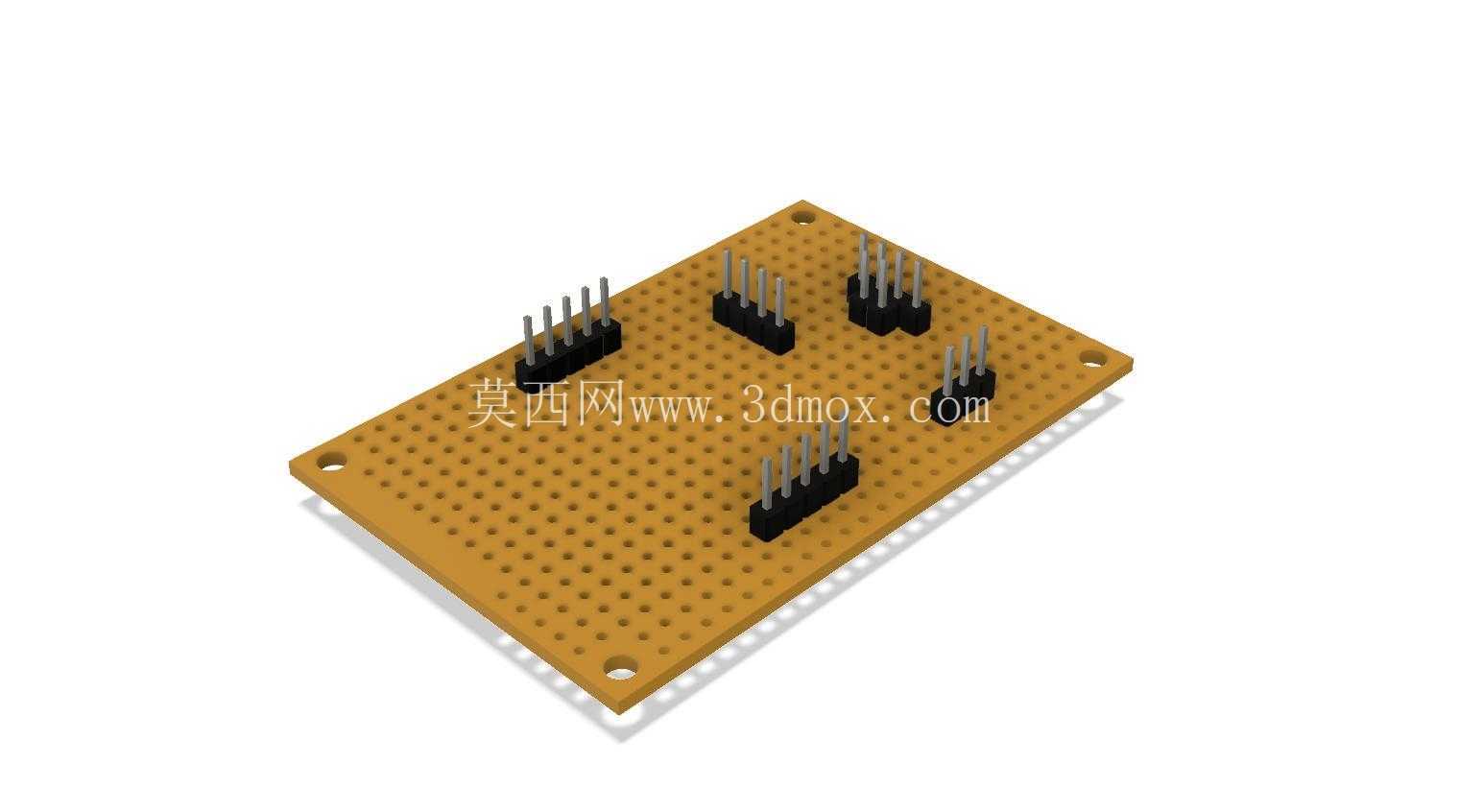

　　从安装边界来看，ICB-288基板四个角预留了标准固定孔，孔位间距匹配小型机器人内部的安装立柱间距，可直接通过铜柱固定在机器人的主体框架上，不会和周边的舵机、电池仓、传感器支架产生结构干涉，板面的整体厚度控制在常规环氧板的标准厚度范围内，不会额外占用机器人内部的垂直安装空间。设计过程中优先考虑了接线的可靠性与走线的抗干扰性，板上的元件全部采用直插式封装，适配手工焊接的操作需求，不需要借助回流焊、波峰焊等工业焊接设备，普通电子爱好者用常规电烙铁即可完成组装。在小型电子装置、机器人控制单元的快速原型开发场景中，通用万用板一直是硬件工程师验证电路逻辑、搭建临时功能模块的核心载体，ICB-288紧凑型万用板凭借规整的孔位布局、适中的板面尺寸，成为小体积控制电路搭建的常用选择。这款基于ICB-288基板搭建的电路，核心定位是满足小型机器人内部的信号转接、小功率驱动接线需求，不需要定制PCB的开模周期，可直接通过手工焊接完成电路组装，适配研发阶段的快速迭代需求。

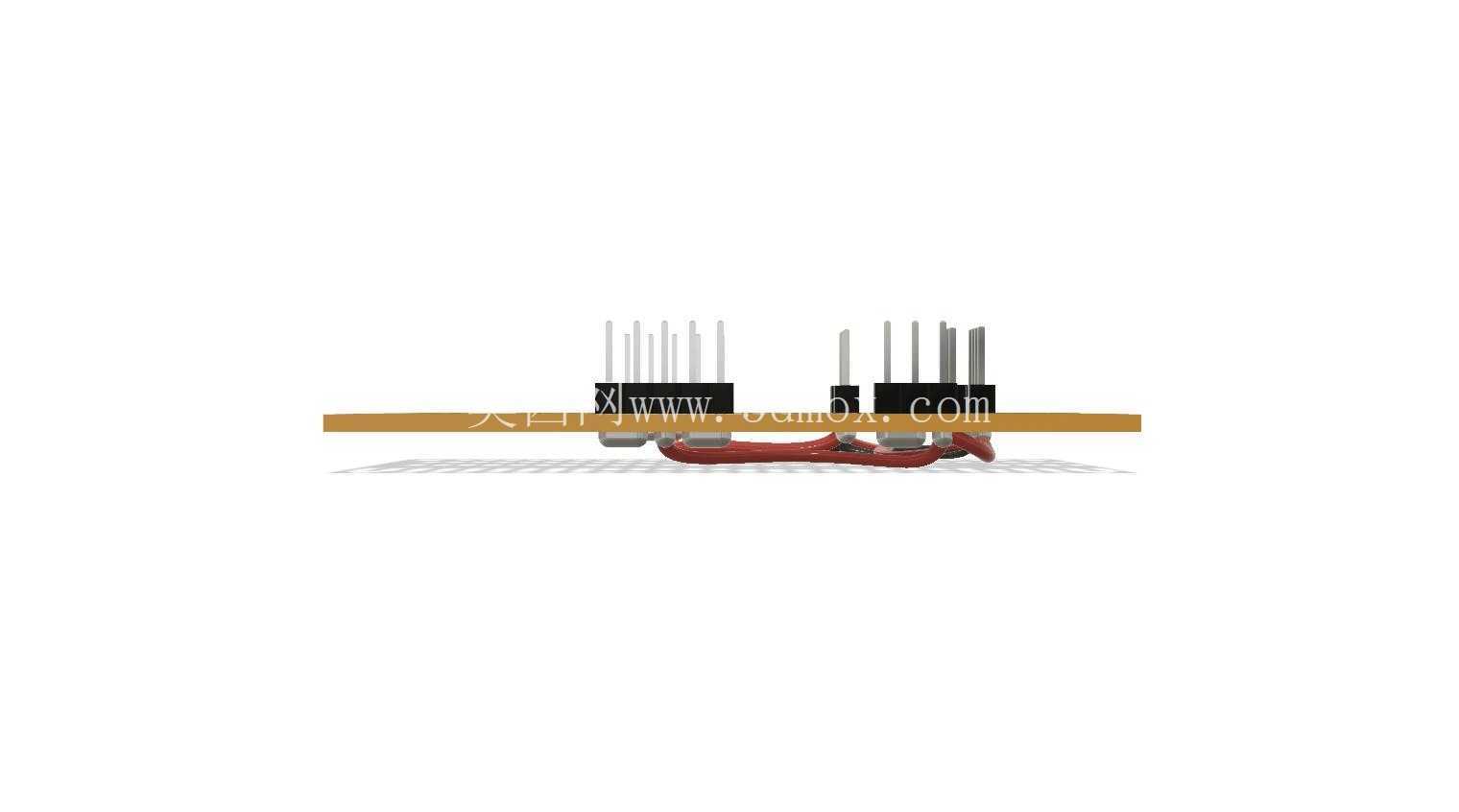

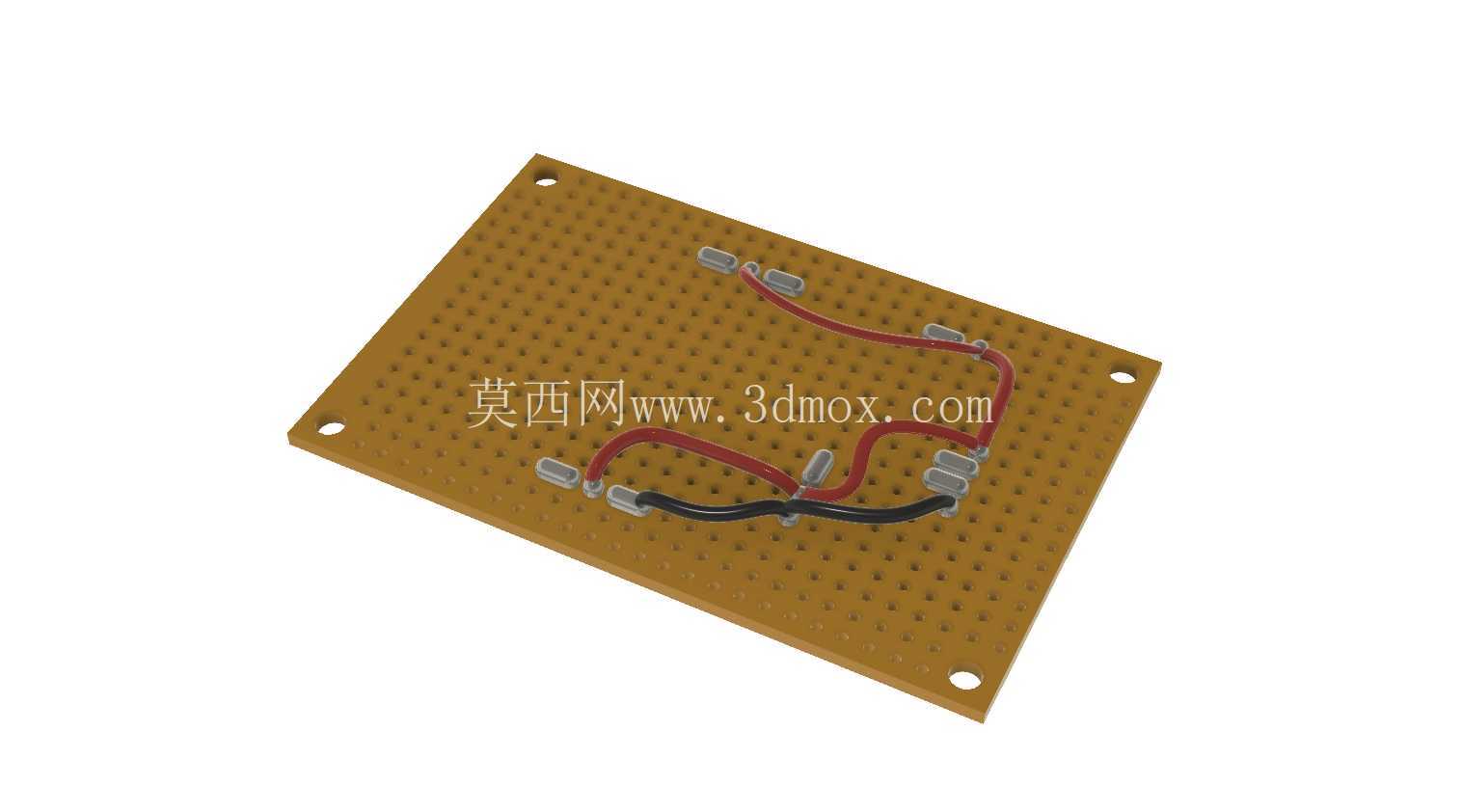

　　走线部分采用不同颜色的导线区分电源正负极与信号回路，红色导线对应电源正极回路，黑色导线对应电源负极回路，可有效避免接线过程中的正负极反接问题，导线的走线路径全部沿着板面孔位的网格排布，没有出现跨接的飞线，减少了信号传输过程中的线间干扰，也避免了后期调试过程中导线脱落、短路的风险。从功能特性来看，这款电路可直接承载小功率的信号处理模块、微型驱动元件的接线需求，适配小型移动机器人的传感器信号转接、舵机控制信号分线等实际用途，板上预留的多余孔位可根据后期的功能迭代需求，随时加装电阻、电容、二极管等分立元件，不需要重新更换基板，可大幅缩短原型机的调试周期。在实际的机器人制作场景中，这类万用板搭建的电路不需要等待PCB打样的周期，可在方案验证阶段快速完成电路组装，当电路逻辑验证通过后，再基于现有走线布局绘制定制化PCB，可有效降低研发阶段的试错成本。基板本身采用环氧酚醛材质，具备足够的机械强度，在机器人移动、产生小幅振动的工况下，不会出现基板断裂、焊盘脱落的问题，板面的孔位采用标准2.54mm间距设计，可直接兼容常规的排针、排母座安装，方便和外部的传感器、驱动模块进行快速插拔连接，不需要额外焊接转接线。

　　布线过程中特意将电源回路和信号回路分开排布，电源走线的宽度通过多股导线并联的方式做了载流提升，可承载小功率电机、舵机启动时的瞬时电流，不会出现导线过热、压降过大的问题，信号走线则尽可能缩短长度，减少周边电机运转产生的电磁干扰对信号传输的影响。从安装适配性来看，这款搭好的电路模块可直接嵌入到尺寸匹配的小型设备外壳内部，四个角的固定孔可配合M2规格的螺丝完成固定，不需要额外设计定制化的安装支架，对于学生竞赛类的机器人项目、小型电子DIY项目来说，这类预搭建的万用板电路可直接作为核心接线载体，减少前期的电路搭建工作量。

　　板上的元件布局充分考虑了后期的调试便利性，所有需要测量的测试点都预留了外露的焊盘，可直接用示波器、万用表的探针接触测量，不需要拆除周边元件即可完成信号检测，故障排查的效率远高于飞线杂乱的临时搭建电路。在实际使用过程中，这类万用板电路的维护成本极低，当某个元件出现损坏时，可直接通过吸锡器拆除更换，不需要报废整块基板，相比定制PCB来说，更适合研发阶段的频繁调整需求。基板的边缘做了圆角处理，不会在安装过程中划伤周边的导线或者操作人员的手部，板面的铜箔附着力符合常规电子组装的标准，多次拆焊元件也不会出现焊盘脱落的问题，可满足多次迭代修改的使用需求。
