机器人用Hi-Tec311舵机结构设计

在小型教育机器人、桌面机械臂、航模舵面控制这类对执行器体积、输出扭矩、控制精度有均衡要求的场景里，舵机是应用频次极高的角度执行元件，这款Hi-Tec311舵机的结构设计，完全围绕小空间内的可靠安装、稳定角度输出做适配。从实际使用场景来看，这类舵机常被用于机器人关节的角度摆动控制，比如双足机器人的脚踝、膝关节俯仰动作，机械臂末端夹爪的开合驱动，航模的副翼、升降舵角度调节，也会被用于小型自动化装置的工位切换、挡料机构的摆动驱动，相比普通直流电机搭配减速箱的开环控制方案，集成了位置反馈的舵机能直接输出指定角度的摆动动作，不需要额外搭建位置检测回路，能大幅简化小型设备的控制逻辑。

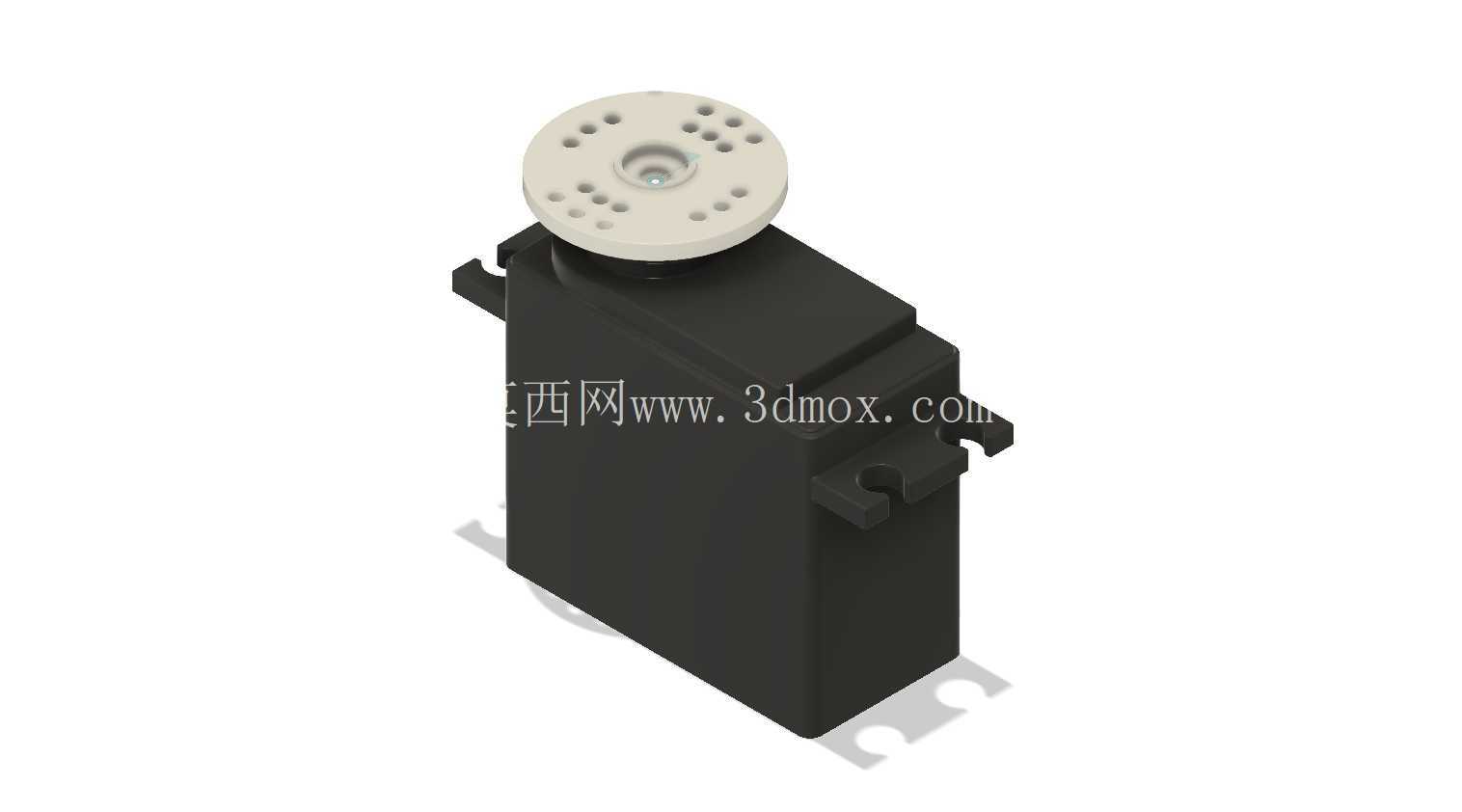

从结构设计思路来看，这款舵机采用了方形主体加顶部输出盘的经典布局，主体外壳做了两侧带安装耳的设计，安装耳上预留了标准安装孔位，能直接通过螺丝固定在机器人的结构支架上，不需要额外设计转接夹具，安装耳的位置做了局部加厚处理，能承受舵机堵转时产生的反作用力，避免长期受力后安装位开裂。顶部的输出盘采用了多孔位设计，不同孔径、不同分布圆的安装孔能适配不同规格的舵盘、摇臂，不管是连接塑料结构件还是金属连杆，都能找到对应的固定孔位，不需要对输出盘做二次打孔加工，输出盘和内部减速组的输出轴采用扁位配合，能传递更大的扭矩，避免大负载下输出盘和轴之间出现打滑空转的问题。

从安装边界来看，这款舵机的主体为规整长方体，底部预留了定位凸台，在做结构安装槽设计时，可以直接按照主体外形做避让槽，凸台能嵌入安装板的定位孔内，抵消舵机转动时产生的周向扭力，不需要额外设计防转结构。输出轴的中心高度、安装耳的孔距都符合小型舵机的通用安装尺寸，能直接替换同规格的其他型号舵机，在做设备迭代或者备件替换时，不需要修改原有安装结构。外壳的边角做了小圆弧过渡，不会在安装时和周边结构件产生干涉，出线位置在主体侧面，走线时可以顺着安装支架的线槽布置，不会被转动的摇臂剐蹭。

从功能特性来看，这款舵机内部集成了直流驱动电机、多级齿轮减速组、位置反馈电位器，控制端只需要发送指定周期的PWM信号，就能驱动输出轴转到对应的角度，内部的减速组采用小模数齿轮设计，能把电机的高转速低扭矩输出，转换成低转速高扭矩的摆动输出，满足小型关节的负载需求。外壳采用高强度工程塑料材质，重量轻同时具备足够的结构强度，能承受机器人运动过程中的振动和冲击，不会因为频繁的正反转动作出现外壳变形。输出盘的转动角度覆盖常用的0-180度摆动范围，能满足绝大多数小型执行机构的行程需求，在做结构设计时，可以根据输出盘的转动范围，设置机械限位结构，避免舵机转到极限位置时出现堵转烧损的问题。

在做配套结构设计时，需要注意舵机的输出扭矩和安装负载的匹配，不要让舵机长期处于超负载堵转状态，安装时要保证输出轴和被驱动部件的同轴度，避免径向力长期作用在输出轴上，导致轴承受损、齿轮偏磨。这款舵机的结构设计充分考虑了小型机器人制作的通用需求，不管是用于教学机器人的搭建，还是小型自动化装置的执行机构，都能快速完成安装适配，减少结构设计阶段的重复建模工作量，在做三维装配时，可以直接调用这个模型做干涉检查，提前验证安装空间、摇臂转动行程是否和周边结构冲突，缩短整体设计周期。
