全向移动麦克纳姆风格全景轮结构设计

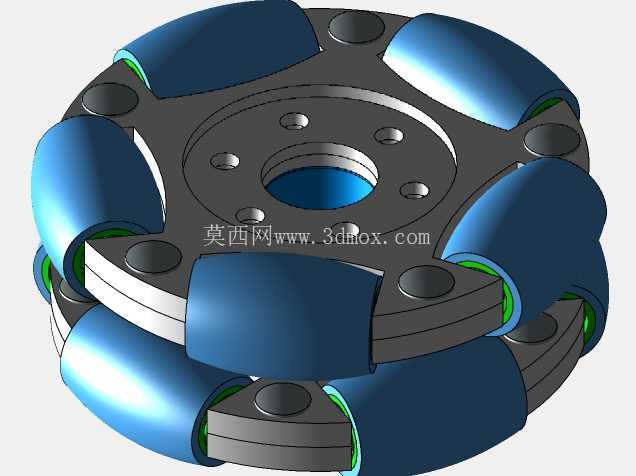

在做移动机器人底盘选型的时候，全向轮是绕不开的核心部件，尤其是需要在狭小空间内完成平移、原地旋转、斜向走位的场景，普通差速轮根本无法实现零转弯半径的灵活动作，这也是这类全景轮在AGV、服务机器人、无人巡检平台上被大量应用的核心原因。这款全景轮的结构采用了双列交错辊子布局，外圈的蓝色辊子轴线与轮体主轴线呈45度夹角，这种布局的好处是轮体在绕主轴线转动提供前进动力的同时，每个接触地面的辊子都能顺着自身轴线自由转动，抵消横向的滑动摩擦，让底盘不需要转向机构就能实现任意方向的移动，相比传统舵轮转向的结构，能省下转向电机、转向轴承、角度编码器等一整套部件，大幅降低底盘的结构复杂度和控制难度。

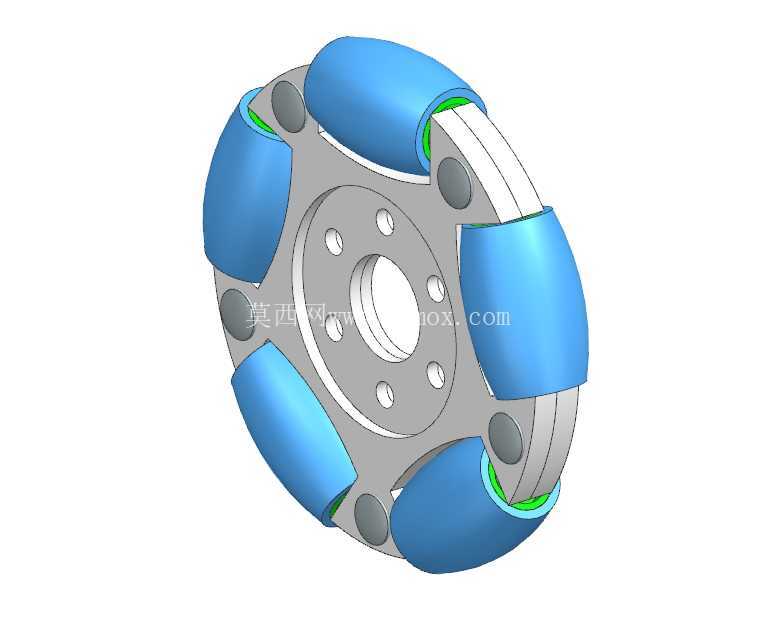

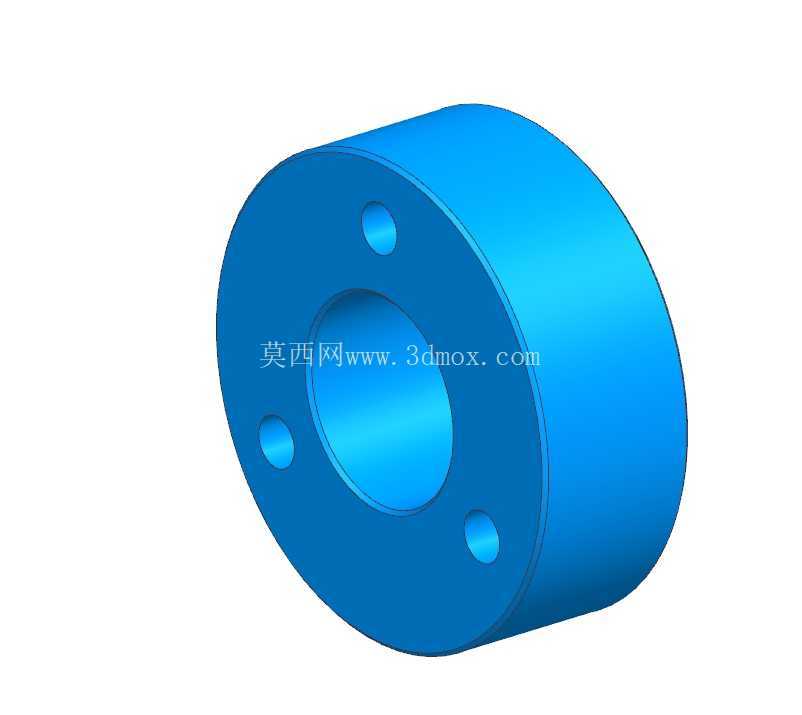

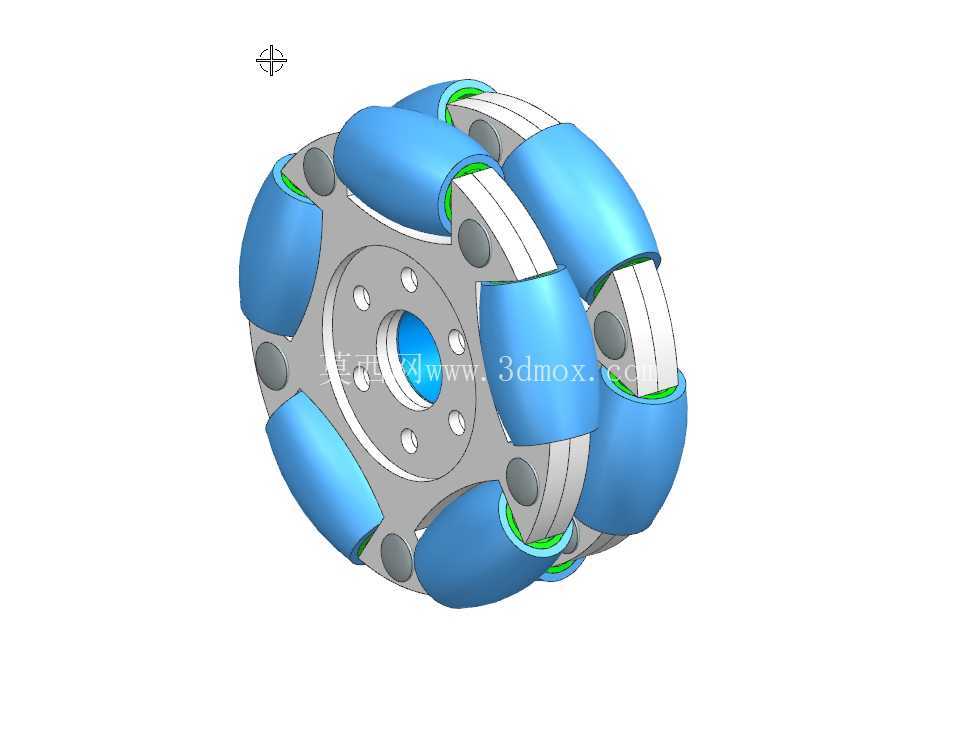

从结构细节来看，轮体的主支撑部分采用分体式法兰拼接结构，中间的轮毂预留了多组均匀分布的安装孔，既可以通过法兰直接对接驱动电机的输出轴，也能配合联轴器连接减速箱输出端，安装孔的节圆尺寸做了通用化设计，能适配市面上主流的42、57、60系列伺服或步进电机的安装法兰，不需要额外做转接板就能完成装配，这点在做快速原型验证的时候能省不少加工成本。轮毂外圈的辊子安装座做了等角度均分，每两个相邻辊子之间的角度间隙经过计算，保证轮体滚动过程中始终有至少两个辊子同时接触地面，避免出现轮体跳动、接触不连续的问题，在不平整的环氧地坪、薄地毯地面上也能保持平稳的动力输出，不会因为单个辊子悬空出现动力中断。

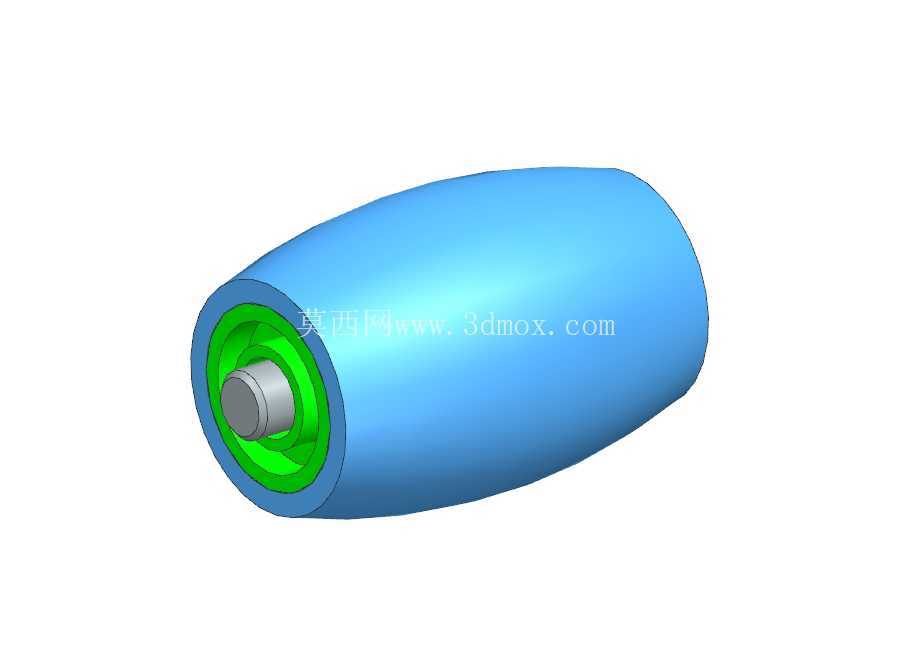

辊子本身的外形做了鼓形修型，外轮廓的弧度和轮体的整体回转半径匹配，滚动接触地面的时候是线接触而非点接触，既能降低接触应力，减少辊子外包胶层的磨损速度，也能避免硬接触带来的振动传导到车体上，对于搭载精密传感器的巡检机器人、实验平台来说，能减少行走过程中的振动干扰，提升传感器数据的稳定性。辊子内部采用微型深沟球轴承作为转动支撑，转动阻力小，空转顺滑，不会因为辊子卡滞增加驱动电机的负载，也能避免横向滑动时的阻力导致底盘走位精度下降。辊子和安装座之间的固定轴做了防松设计，采用卡簧加轴肩的双重定位，在频繁正反转、加减速的工况下也不会出现轴窜动、辊子脱落的问题。

在实际应用场景里，这类全景轮通常四个一组搭配使用，通过控制四个轮子的转速差和转向组合，就能实现底盘的前后移动、左右横移、原地零半径旋转、任意角度斜向行走等动作，非常适合用在仓储物流的分拣AGV、车间内的物料转运小车、服务类引导机器人、竞赛用机器人平台上，尤其是在通道狭窄、需要频繁对位调整的工位，全向移动的特性能大幅提升走位效率，不需要预留传统差速底盘需要的转弯半径，能有效提升场地的空间利用率。

设计这款轮体的时候，需要重点控制几个安装边界尺寸：首先是轮体的总外径，这个尺寸直接决定了底盘的最小离地间隙，也和驱动电机需要输出的扭矩直接相关，相同负载下外径越大需要的驱动扭矩越小，但会抬升底盘的重心，影响高速行走时的稳定性；其次是轮毂的内孔直径和安装孔节圆，必须和所选驱动单元的输出尺寸匹配，否则会出现安装不同心的问题，导致轮体转动时出现偏摆，加剧辊子和轴承的磨损；另外是辊子的突出高度，这个尺寸决定了轮体的越障能力，突出量太小容易被地面的细小杂物卡滞，突出量太大则会降低轮体的整体刚性，在重载下容易出现辊子变形。

从结构强度角度考虑，主轮毂采用铝合金材质加工，在保证足够支撑强度的同时降低整体重量，减少驱动电机的惯量负载，提升加减速的响应速度；辊子的外包胶采用聚氨酯材质，硬度控制在邵氏85A左右，兼顾耐磨性和一定的缓冲能力，在硬质地面行走时不会产生太大的噪音，也能提供足够的摩擦力，避免急加减速时出现打滑。轮体的整体动平衡做了优化设计，所有辊子的重量差控制在很小的范围内，高速转动时不会出现明显的振动，适配最高1.5m/s的行走速度需求，能满足绝大多数室内移动平台的使用要求。
