全向移动麦克纳姆轮娱乐机器人结构设计

这款麦克纳姆轮移动平台的设计，最初是面向室内娱乐交互场景开发的小型移动载体，在做结构方案时，首先要解决的是狭小空间内的灵活移动问题——传统差速驱动底盘在狭窄的桌面展陈区、家庭娱乐场景里，转向需要预留回转半径，很容易碰到周边摆件或者墙体，而麦克纳姆轮的辊子偏置布局，能让底盘实现横向平移、零半径回转、斜向移动等全向动作，不需要预留额外的转向空间，刚好匹配这类场景的使用需求。

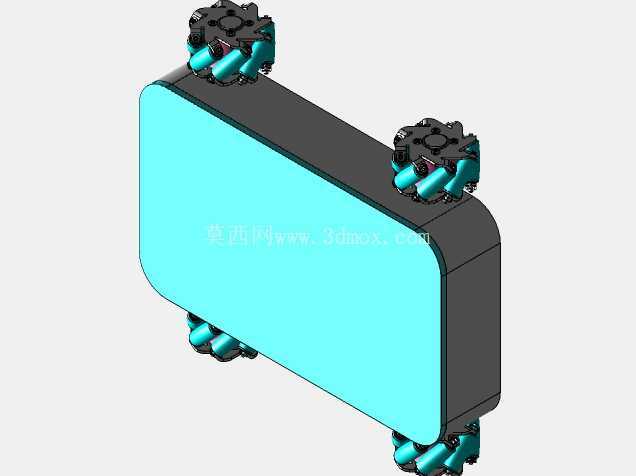

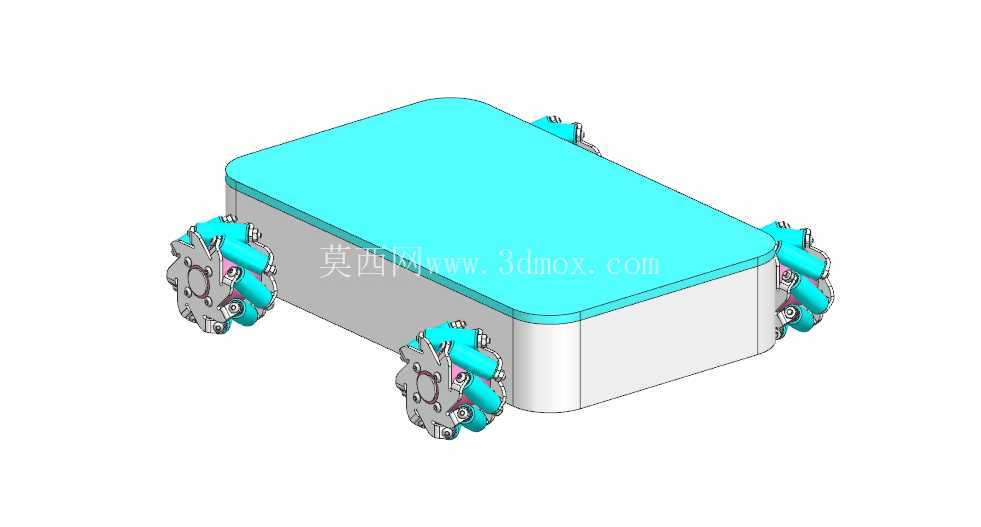

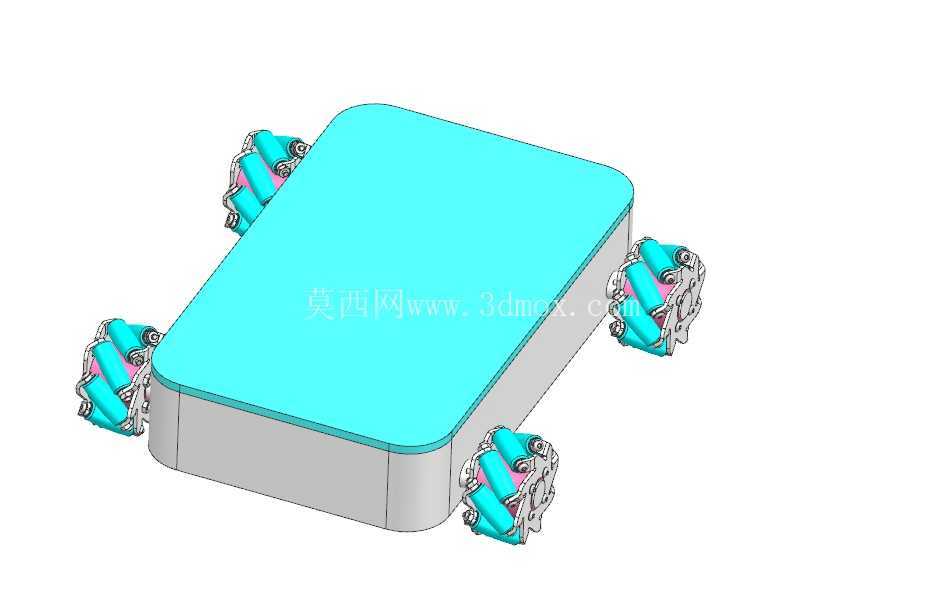

从结构布局来看，整个底盘采用上下分层的盒式结构，上层盖板做了圆角过渡处理，一方面是避免尖锐边角在娱乐使用过程中造成磕碰划伤，另一方面圆角结构也能提升壳体的抗冲击性能，在发生轻微碰撞时不会出现应力集中导致的壳体开裂。下层框架作为核心承载结构，四个轮组分别布置在底盘的四个角端，安装位的同轴度公差控制在0.1mm以内，避免因为轮组安装偏斜导致的行走跑偏、辊子异常磨损问题。每个麦克纳姆轮的辊子采用交错排布方式，相邻辊子的轮廓衔接没有断点，保证轮子转动过程中与地面的接触是连续的，行走时不会出现明显的顿挫感，辊子材质选用聚氨酯包胶，既能保证足够的抓地力，又能在硬质地面行走时降低噪音，适配室内使用的环境要求。

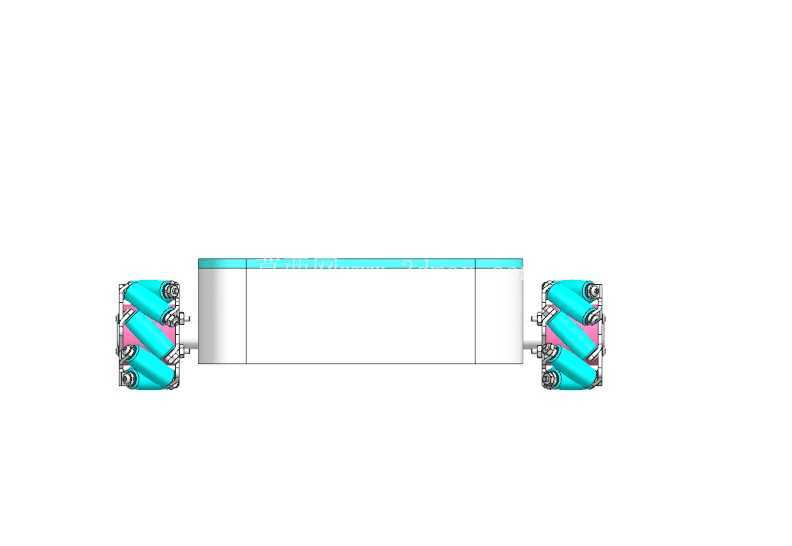

在安装边界的设计上，轮组的突出量做了严格控制，轮子最外侧与底盘壳体侧面的间隙预留了3mm，既不会因为间隙过小导致轮子转动时摩擦壳体，也不会因为间隙过大造成整体尺寸冗余。底盘内部预留了标准的电控安装位，包括电池仓、电机驱动板安装位、主控模块固定孔位，孔位采用通用的M3螺纹孔，孔距兼容市面上主流的小型嵌入式控制板，方便后续根据不同的娱乐功能需求加装传感器、交互模块，比如巡线传感器、机械臂小负载挂载位、语音交互模块等，不需要对底盘主体结构做二次修改。上层盖板的顶面做了平整化处理，没有多余的凸起结构，预留了4个M4的固定螺孔，可以直接搭载小型展示模型、摄像模块或者其他娱乐功能组件，拓展性能够覆盖大部分民用娱乐场景的改装需求。

驱动轮组的设计上，每个轮子独立搭配一个驱动电机，电机安装座与底盘框架采用一体化设计，减少装配环节的累积误差，电机输出轴与轮子的连接采用D型轴配合，传递扭矩时不会出现打滑空转的问题，四个电机的控制线统一汇集到底盘中部的走线槽内，走线槽做了圆角处理，避免布线时划伤线材绝缘层。底盘的底部预留了电池更换的快拆口，不需要拆开整个上层盖板就能完成电池更换，日常维护的操作门槛很低，适合非专业用户的日常使用。

从实际使用的场景适配来看，这款底盘的行走高度控制得很低，重心落在四个轮组围成的矩形区域中心位置，即使做横向平移、急停急转的动作，也不会出现侧翻的问题，地面适应能力覆盖室内常见的平整地面，包括木地板、瓷砖、短绒地毯等，辊子的包胶硬度选择邵氏60A，在短绒地毯上行走时不会因为辊子嵌入地毯纤维导致阻力过大，在光滑瓷砖面上也不会出现打滑现象。在做结构校核时，重点对轮组安装座的受力做了有限元分析，模拟底盘满载（搭载2kg以内的功能组件）时急加速、碰撞的受力情况，安装座的最大应力远低于材料的屈服强度，能保证长期使用不会出现结构变形。

整个结构的设计没有多余的复杂曲面，所有零部件都可以采用常见的加工方式制作，框架部分可以用3D打印或者ABS板材切割制作，轮组的标准件可以直接采购通用规格的麦克纳姆轮配件，生产和装配的成本都控制在较低的区间，适合作为娱乐机器人的通用移动底盘使用，也可以作为高校、创客群体做全向移动机器人开发的基础验证平台，帮助开发者快速验证全向移动的控制逻辑，不需要从零开始设计底盘结构。
