双叶轮径流式涡轮增压器结构展示

项目分类:通用机械零部件 发布时间:2026-02-06 ID:1137113
  • 双叶轮径流式涡轮增压器结构展示
  • 双叶轮径流式涡轮增压器结构展示
  • 双叶轮径流式涡轮增压器结构展示
  • 双叶轮径流式涡轮增压器结构展示
  • 双叶轮径流式涡轮增压器结构展示
  • 双叶轮径流式涡轮增压器结构展示
  • 双叶轮径流式涡轮增压器结构展示

在车用动力、小型航空活塞发动机、工业微型燃气轮机的进气增压回路里,这类径流式双叶轮涡轮增压器是核心的能量回收部件,它的核心作用是把发动机排出的高温高压废气能量转化为压气机端的做功能力,提升进气歧管内的空气密度,让同排量的动力单元可以喷入更多燃油完成充分燃烧,最终实现升功率提升、低转速扭矩输出优化、燃油消耗率降低的实际效果。

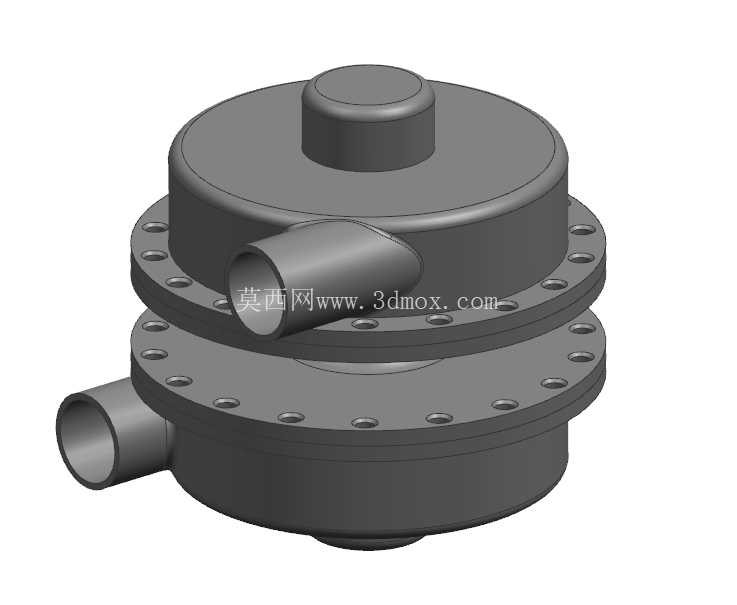

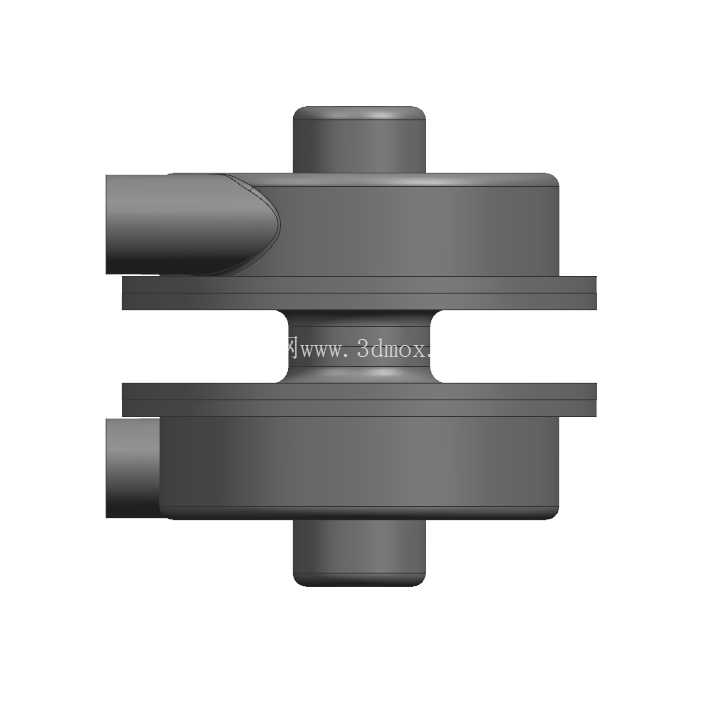

从结构设计逻辑来看,这个模型采用了典型的两端悬臂式叶轮布局,中间贯穿的是共用的转轴结构,两端分别布置涡轮端叶轮与压气机端叶轮,外部的壳体采用分体式法兰连接结构,上下两层壳体通过周向均匀布置的螺栓孔完成紧固,这种设计的优势在于可以单独拆解两端的流道壳体,做叶轮检修、间隙调整的时候不需要完全拆解整个总成,现场维护的效率更高。壳体侧面切向布置的进气接口,是压气机端的空气入口,气流从这个接口进入后,会顺着压气机叶轮的导叶流向中心,在叶轮高速旋转的离心作用下被加速加压,之后顺着壳体内部的扩压腔流道减速升压,最终送入发动机的进气歧管;而涡轮端的壳体同样采用蜗壳式流道,发动机排出的废气从涡轮端的入口切向进入,冲击涡轮叶片带动转轴旋转,做功后的废气从涡轮端的轴向出口排出进入排气系统。

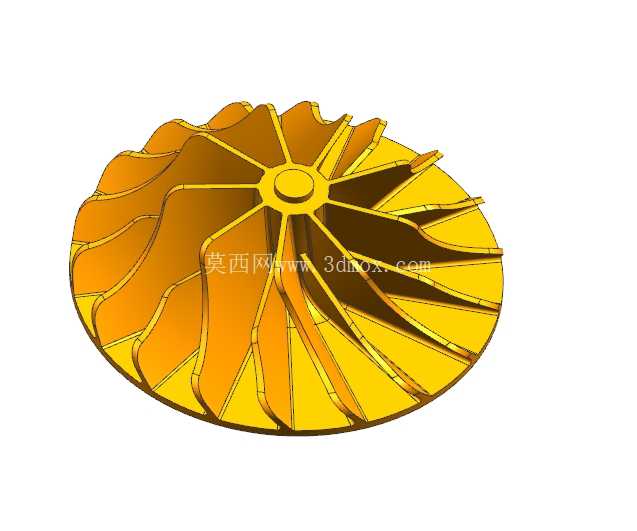

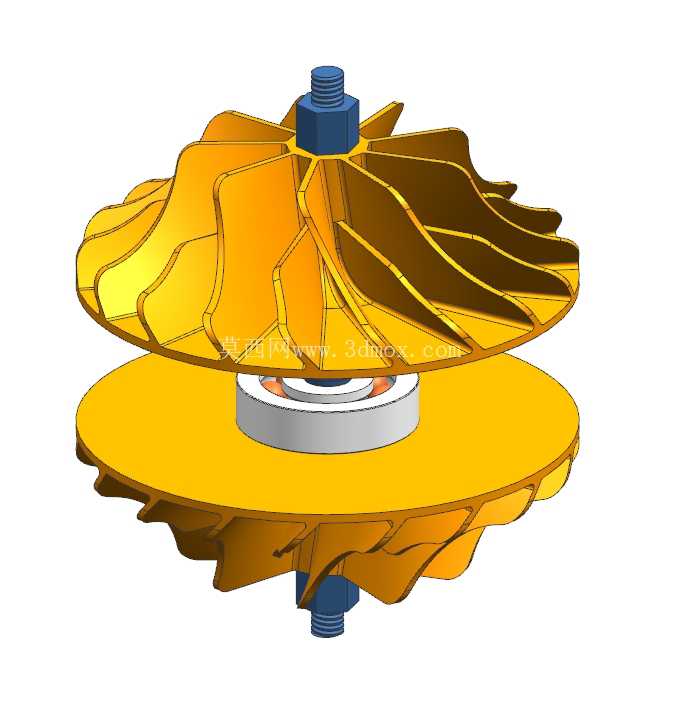

叶轮部分的设计是整个增压器性能的核心,模型里的叶片采用了三元流扭曲设计,每个叶片的型线从轮毂到轮缘都有连续的曲率变化,这种设计是为了适配气流在流道内的实际流动轨迹,减少气流在叶片表面的分离损失,提升叶轮的做功效率。仔细看叶片的厚度分布,叶片前缘做了圆弧修型,后缘则做了减薄处理,既可以降低高速旋转时的空气阻力,也能减少气流离开叶片时的尾迹损失,提升整个流道的通流效率。转轴两端的固定结构采用了带六角头的锁紧螺栓,螺栓的预紧力可以把两个叶轮牢牢压在转轴的定位轴肩上,避免高速旋转时叶轮出现轴向窜动,保证叶轮和壳体之间的间隙稳定,防止出现刮壳故障。

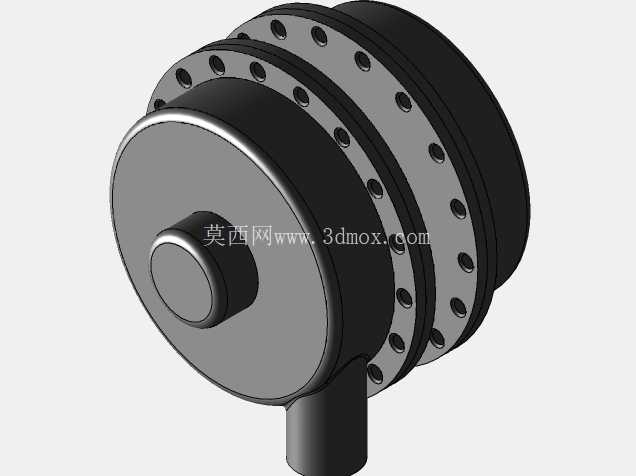

安装边界方面,这个增压器的壳体法兰周向布置了16个均匀分布的螺栓孔,安装时可以通过这些孔位和发动机的排气歧管法兰、进气中冷器管路法兰完成对接,法兰的密封面采用平面设计,安装时需要搭配对应的金属密封垫片,保证高温高压工况下的气体密封性能,避免出现漏气导致增压压力不足的问题。侧面的进气接口采用圆柱直筒结构,接口的外径尺寸适配常规的橡胶进气软管,安装时可以通过卡箍完成紧固,不需要额外做焊接或者法兰转接,适配大部分小排量动力单元的进气改装或者原厂配套需求。

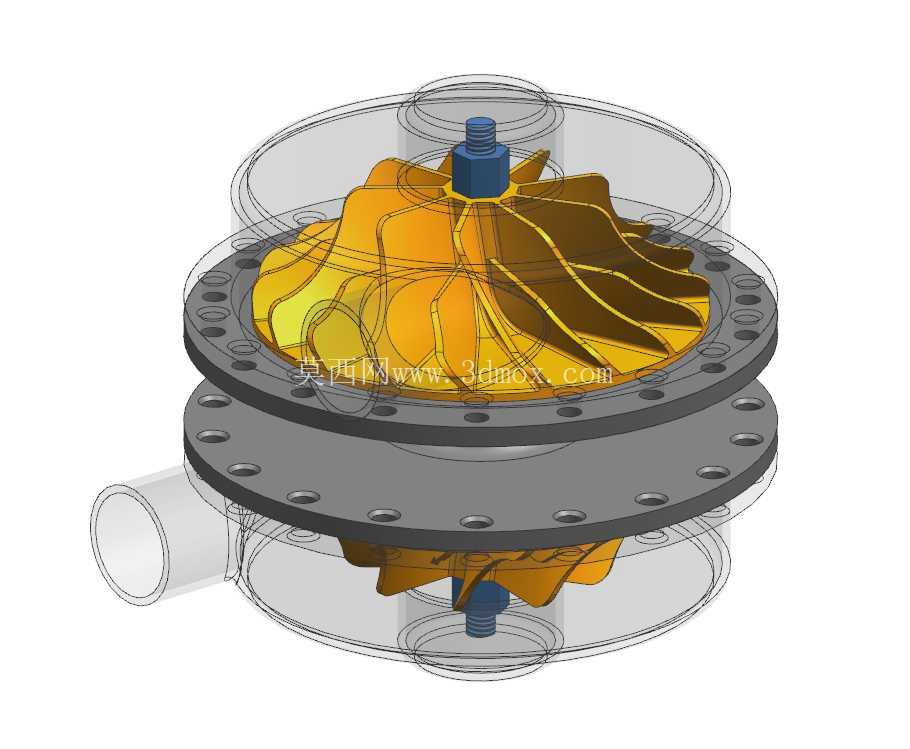

在实际工程应用里,这类增压器的工作转速通常在每分钟几万转到十几万转,所以设计时对叶轮的动平衡精度要求极高,建模过程中需要严格保证每个叶片的型线一致性,叶轮的质心必须和转轴的回转中心完全重合,否则高速旋转时会产生剧烈振动,损坏轴承和壳体。这个模型把内部的叶轮结构和外部的壳体做了半透明化的展示处理,可以清晰看到内部流道和叶轮的配合关系,对于刚接触增压系统设计的结构工程师来说,可以直观理解蜗壳流道的截面变化规律、叶轮和壳体之间的间隙控制要求、螺栓连接的布置逻辑,在做类似产品的改型设计时,可以参考这种分体式壳体的结构设计思路,平衡加工难度、装配效率和维护便利性之间的关系。另外在做管路布置设计时,这个模型的外形尺寸可以直接作为布局参考,提前预留出安装空间,避免和发动机舱内的其他管路、部件出现干涉,尤其是侧面进气接口的朝向、上下法兰的安装孔位角度,都可以作为三维布局时的定位基准,减少后续设计变更的概率。
