单双排直插式PCB排针连接器结构设计

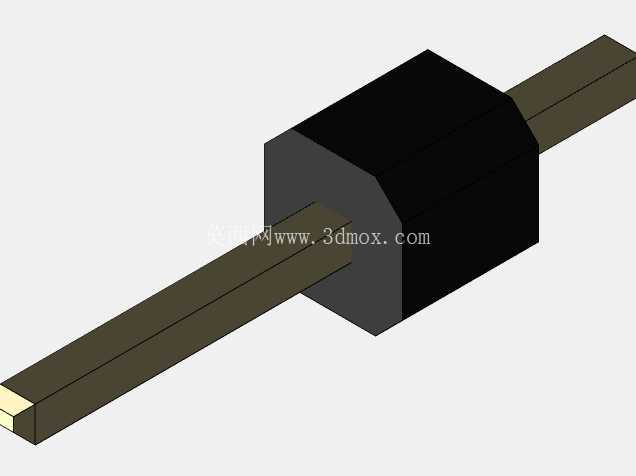

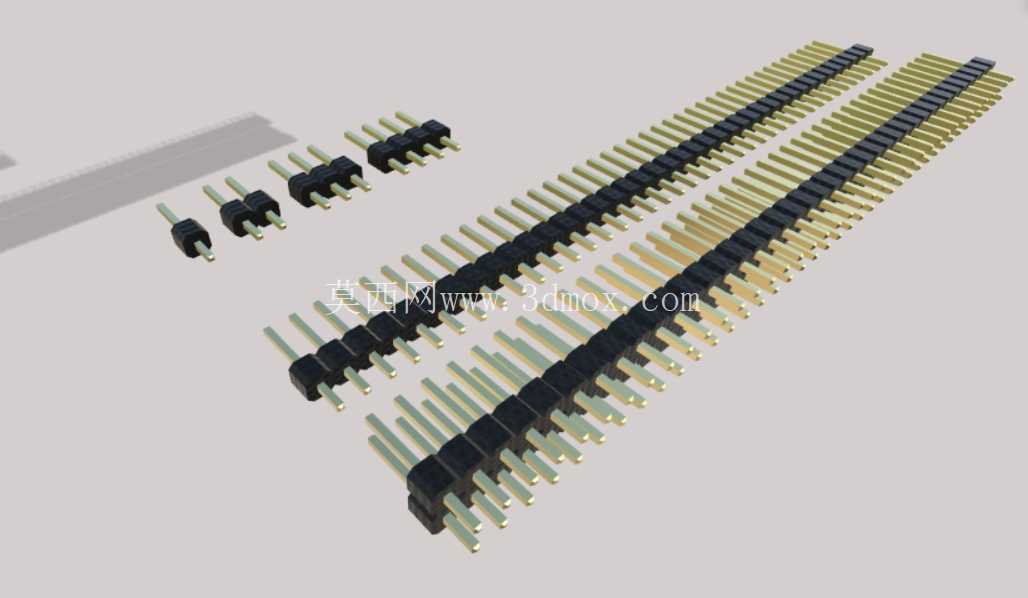

　　从设计思路层面，排针采用绝缘体与插针分体装配结构，绝缘基座选用耐高温工程塑料材质，可耐受波峰焊与回流焊过程中的高温冲击，不会出现基座融化、插针偏移的焊接缺陷；插针采用黄铜基材表面镀锡处理，兼顾导电性能与焊接附着力，插针接触端采用弹性收口设计，与配套排母插接时可形成稳定的多点接触，在设备存在振动、温变的工况下仍能保持连接可靠性，不会出现瞬断问题。外形尺寸与安装边界方面，单排排针的pin间距采用行业通用的2.54mm标准间距，双排排针采用2.54mm排距与pin距设计，可直接匹配市面上通用的排母、杜邦线等互联配件，插针露出基座的焊接端长度适配1.6mm标准厚度PCB板的透焊要求，焊接端穿过PCB焊盘后露出长度控制在1-1.5mm，既保证焊锡能够充分包裹插针形成可靠焊点，又不会因露出过长导致相邻焊点短路。在电子电路互联场景中，板对板信号与电源传输的可靠性直接决定整套电控系统的运行稳定性，排针作为最基础的板级互联元件，广泛应用于工业控制板卡、消费电子主板、电源模块、通讯接口板等各类需要可拆卸电路连接的场景。本次设计的直插排针覆盖1x11、21x31、41x40、2x40等多种pin数规格，可适配不同通道数的信号传输与小功率电源载流需求，单pin接触电阻控制在毫欧级，能够满足常规低压直流信号与3A以内电流的传输要求，避免接触不良导致的信号丢包或载流发热问题。

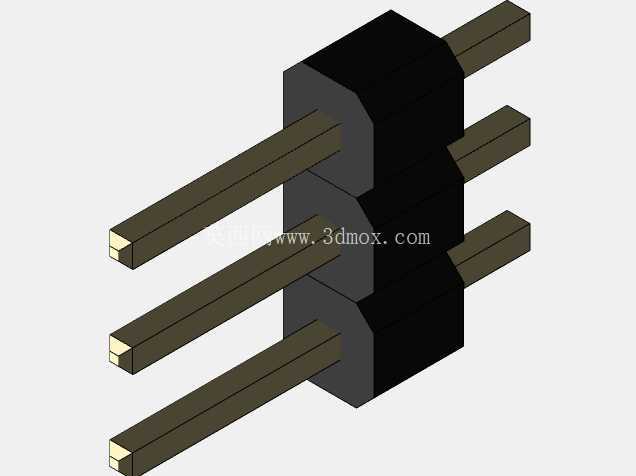

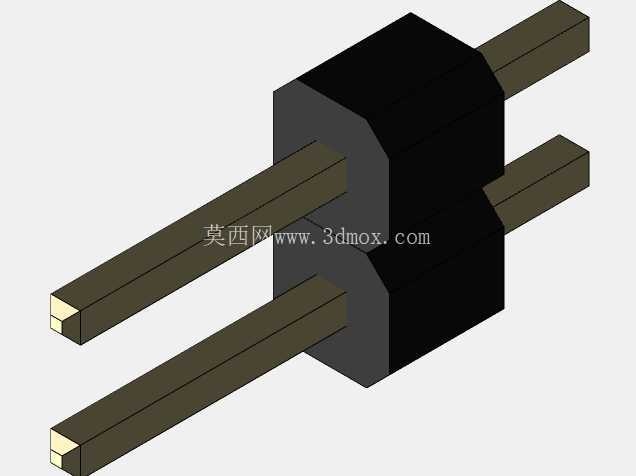

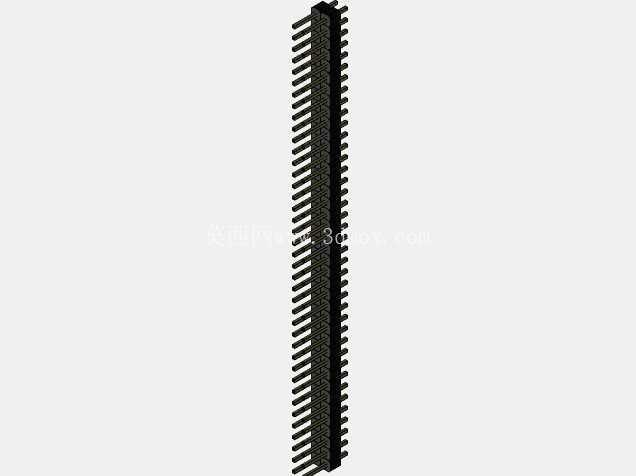

　　绝缘基座的宽度控制在2.0mm，单pin基座厚度为2.54mm，多pin拼接后整体长度随pin数线性增加，安装时在PCB上预留的排针安装区域仅需比排针本体长宽各大0.5mm即可，不会占用过多板上布局空间，适合高密度布板的紧凑型电控设备使用。实际选型使用过程中，不同pin数的排针可分别对应不同功能的电路连接：11pin规格可用于小型传感器信号接口，21pin、31pin规格可用于板间IO信号传输，40pin规格可用于数据总线或多通道电源传输，2x40双排规格可用于需要更高连接密度的板对板对接场景。

　　插针的直插式设计无需额外的固定结构，仅需通过波峰焊或手工焊接即可固定在PCB板上，拆卸维护时可直接与配套排母分离，无需焊接操作，大幅降低设备后期维护的换件成本。设计过程中对插针的同轴度做了严格公差控制，单根插针相对于基座的垂直度公差控制在0.1mm以内，多pin排针的pin位累计公差控制在0.08mm以内，避免出现插针错位导致无法与排母正常插接的问题；绝缘基座的卡槽结构采用对称设计，插针压入基座后不会出现轴向窜动，在反复插拔过程中插针不会被顶出基座，可承受至少500次的反复插拔而不出现接触性能下降。

　　针对电源传输场景的使用需求，大pin数排针的载流能力可通过多pin并联的方式进一步提升，相邻pin之间的绝缘电阻大于1000MΩ，可承受500V交流电压不击穿，满足常规低压电控设备的电气绝缘要求。在三维建模过程中，所有尺寸均按照实际量产的行业标准参数绘制，插针的倒角、基座的脱模斜度等工艺细节均做了还原，可直接用于PCB布局的干涉检查、设备结构的装配模拟，也可作为自动化插装设备的定位参考模型，帮助结构设计工程师在板卡布局阶段提前确认排针的安装空间，避免后期打样出现结构干涉、安装空间不足的问题。
