平行气动定制夹爪夹具组结构设计

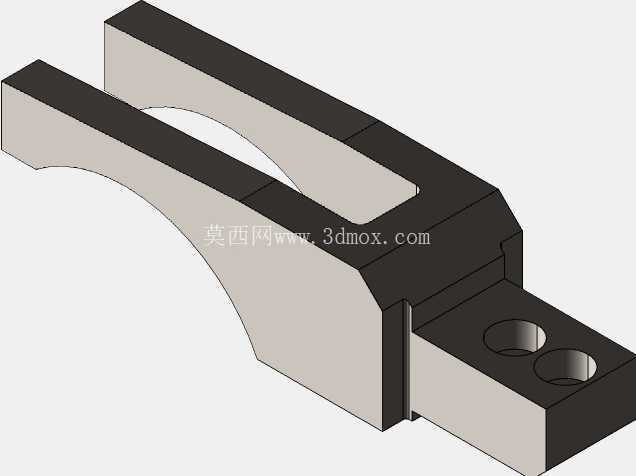

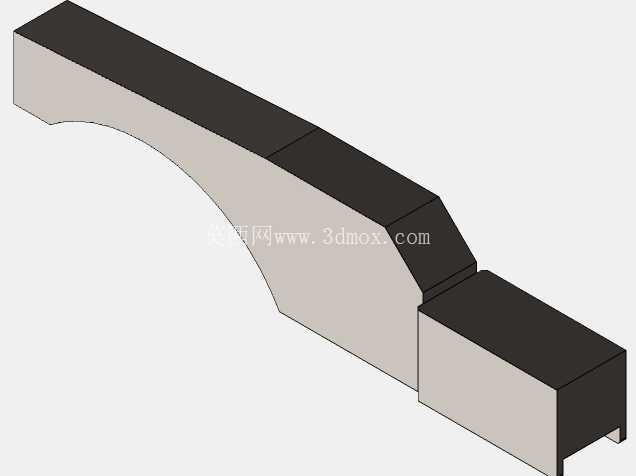

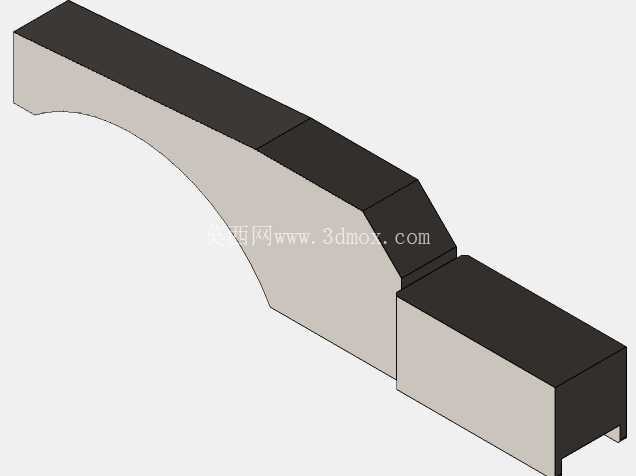

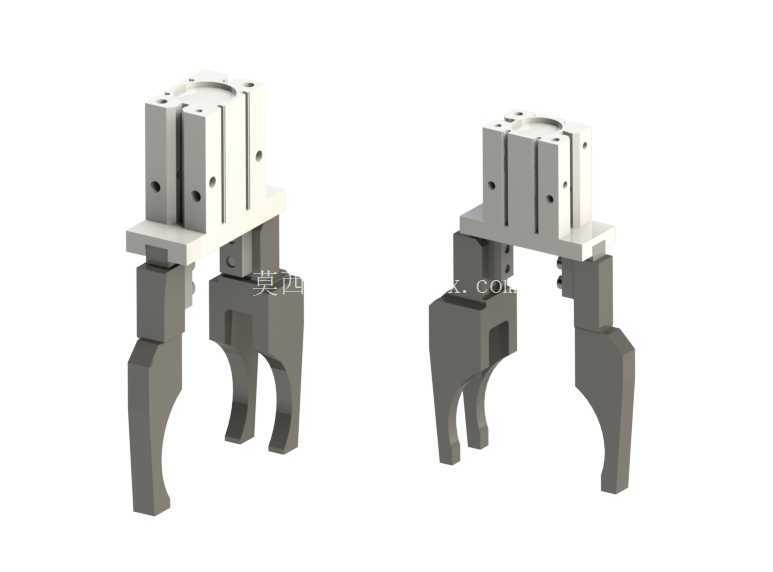

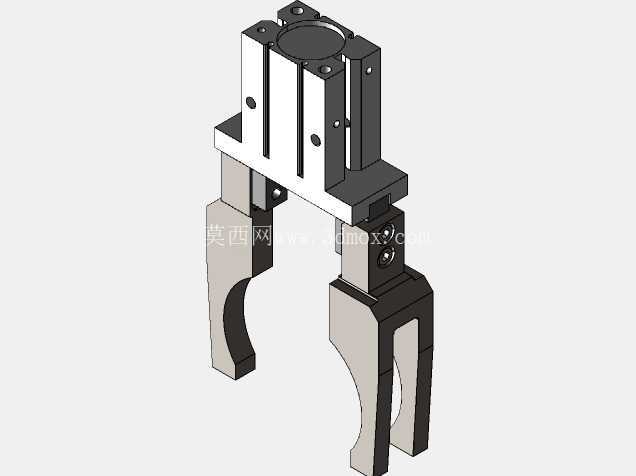

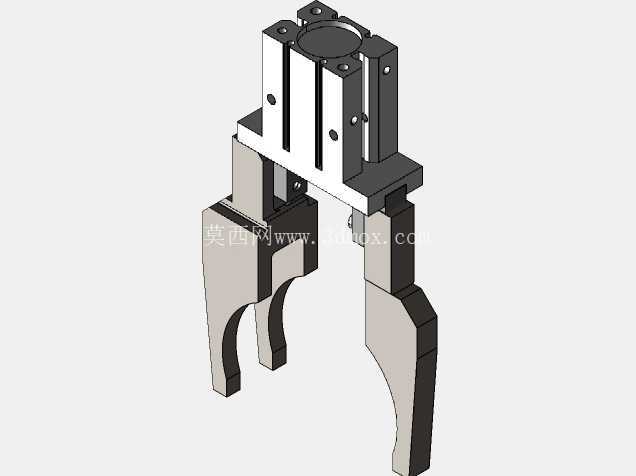

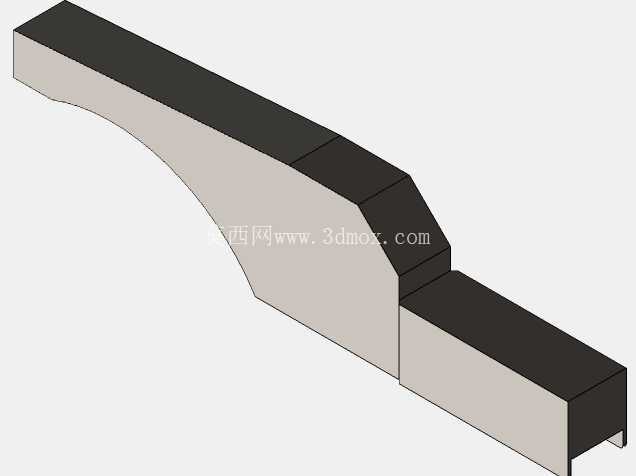

　　这套平行气动夹具组的设计，核心围绕工业自动化产线的工件抓取需求展开，适配多类轻载搬运、上下料工位的末端执行需求。从结构逻辑来看，主体采用平行开合的气动驱动单元作为动力核心，区别于常规回转式夹爪，平行运动的轨迹能保证夹爪与工件接触时受力方向垂直于夹持面，避免对薄壁、易形变工件造成额外的侧向挤压损伤，尤其适合圆柱类、规则块状工件的稳定抓取。夹爪部分做了定制化的弧面指型设计，接触端做了内凹圆弧处理，匹配常见轴类、管类工件的外轮廓，增大接触面积的同时，能在同等夹持力下降低接触压强，防止工件表面夹痕，针对表面质量要求高的加工件搬运场景适配性更强。

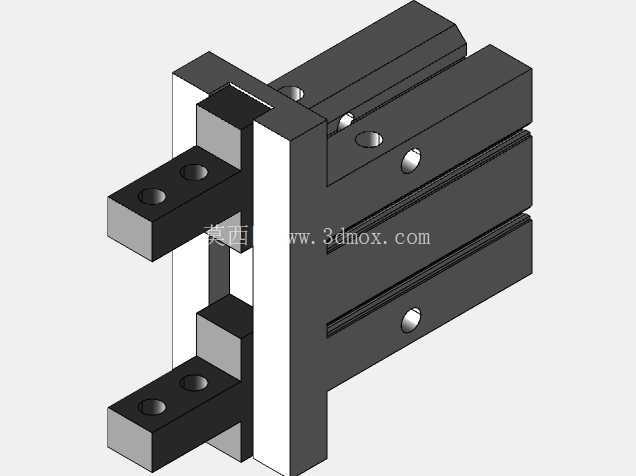

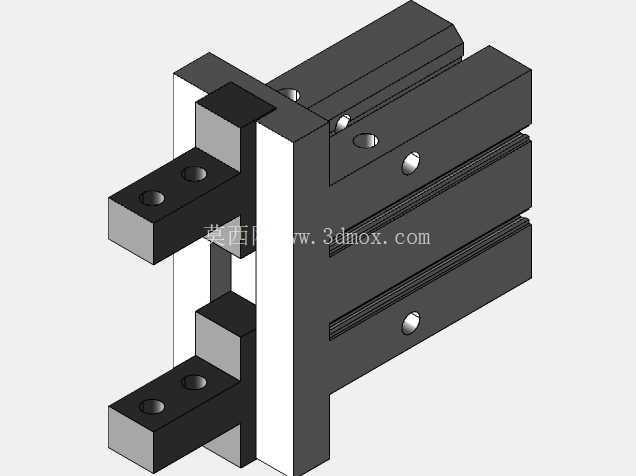

　　安装端采用标准法兰式接口设计，上部的安装孔位遵循通用工业机械手末端的安装尺寸规范，可直接适配多数六轴工业机器人、水平多关节机械手以及直线模组滑台的末端装夹，不需要额外设计转接法兰，能缩短现场集成的调试周期。从安装边界来看，驱动单元的主体截面尺寸控制紧凑，在密集排布的多工位产线中，不会因为夹具本体尺寸过大产生相邻工位的干涉问题，夹爪完全张开时的开合行程覆盖常规小尺寸工件的夹持范围，闭合状态下的指端间隙可适配最小直径的轴类工件抓取，行程冗余量预留充足，可兼容一定尺寸范围内的多规格工件，减少产线换型时的夹具更换频次。

　　驱动单元的本体采用硬质阳极氧化铝合金材质，在保证结构刚性的前提下控制整体重量，降低机械手末端的负载压力，提升运动过程中的响应速度，夹爪指部分采用合金钢材质做表面硬化处理，长期反复夹持作业下不会出现接触端磨损、形变的问题，延长夹具整体的使用寿命。气路接口设置在驱动单元的侧方，预留的标准螺纹接口可直接对接常规气动软管，走线（管）空间做了避让设计，夹具在往复开合、旋转动作过程中不会出现气管弯折、剐蹭的问题。在实际应用场景中，这类夹具组可覆盖3C电子行业的小型零部件上下料、汽配行业的小轴类零件搬运、包装行业的规则盒体抓取等多类工况，针对需要稳定夹持、不损伤工件表面的作业场景，定制化的夹爪指型比通用平口夹爪的适配性更高。

　　设计过程中对夹爪的运动间隙做了精准控制，平行运动的导轨部分采用内置式导向结构，避免车间内的切削碎屑、粉尘进入导向缝隙造成卡滞，适配机加工车间、装配车间等多类生产环境的防护需求。夹持力的输出范围可通过驱动端的气压调节实现线性控制，针对不同重量、不同材质的工件，只需调整供气压力即可匹配对应的夹持力，不需要更换夹具本体，调试操作便捷。夹爪的开合动作响应速度快，配合机械手的高速运动节拍，可满足每分钟数十次的抓取作业需求，不会因为夹具动作延迟拖慢整线生产效率。从建模细节来看，各部件的装配间隙、连接孔位、配合公差都做了符合实际加工要求的还原，没有出现干涉、间隙不合理的理想化设计问题，可直接作为结构设计参考、夹具选型的三维参照，也可基于该模型做针对性的夹爪指型修改，适配特殊形状工件的抓取需求，减少从零开始建模的工作量。
