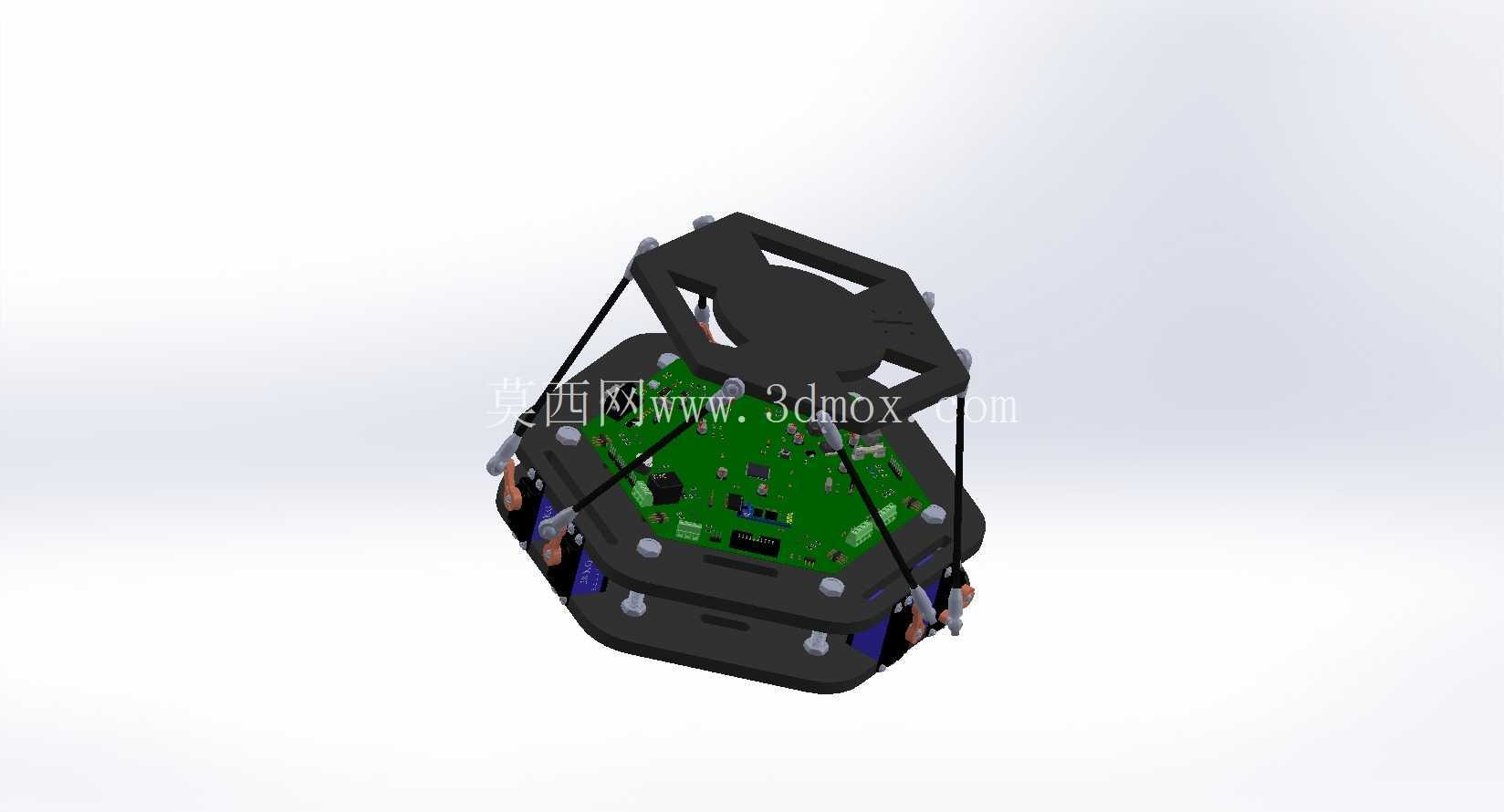

六自由度高夫斯图尔特并联运动平台结构

在精密运动控制、姿态模拟以及高精度稳定承载场景中，并联构型的运动设备始终凭借高刚度、快响应、低运动惯量的特性占据不可替代的位置，这款六连杆并联构型设备正是针对这类高稳定性需求开发的执行机构。区别于传统串联关节机械臂的悬臂式受力结构，该设备采用上下双平台配合六根可独立伸缩连杆的布局，每根连杆通过两端的虎克铰或球铰分别与定平台、动平台连接，通过协调控制六根连杆的伸缩量，即可实现动平台在空间内六个自由度的运动，覆盖X、Y、Z三个方向的直线平移，以及绕三个坐标轴的俯仰、滚转、偏航转动，能够完成复杂空间位姿的精准输出。

从实际应用场景来看，这类并联机构最早被开发用于飞行模拟器的运动模拟舱驱动，能够在有限的运动行程内复现飞行器的多维度姿态变化，给操作人员提供接近真实的体感反馈；后续随着精密制造、光学检测领域的需求拓展，该构型也被大量用于精密定位工作台、车载/舰载设备的稳定平台，当载体本身存在颠簸、振动扰动时，可通过六根连杆的实时伸缩补偿位姿偏差，保证搭载在动平台上的光学检测设备、精密加工头始终保持稳定的工作姿态，避免外部扰动影响加工或检测精度；此外在生物力学测试、多轴振动试验领域，该构型也可作为运动加载平台，对被测件施加多维度的复合载荷或振动激励，复现实际工况下的复杂受力状态。

从结构设计思路来看，这款并联机构的设计核心围绕刚度匹配与运动解算两部分展开。连杆部分采用轻量化的高强度合金材质，在保证轴向承载能力的前提下尽可能降低运动部件的重量，减少驱动端的负载惯量，提升动态响应速度；两端的铰接结构选用间隙极小的精密铰接头，避免铰接间隙带来的运动误差，保证位姿控制的重复定位精度。定平台作为整个机构的安装基座，设计有规整的安装孔位，可直接固定在水平安装基础或者配套的设备机架上，安装时需要保证定平台的平面度公差控制在合理范围内，避免基础安装偏差带来的初始位姿误差，影响后续运动学解算的精度。动平台作为末端执行件的安装载体，表面预留有通用的安装接口，可根据实际使用需求搭载不同的作业末端，比如检测探头、工件夹具、模拟座舱等，安装接口的位置度经过精准校核，保证末端负载的重心与动平台的中心尽量重合，减少偏载带来的附加力矩，避免连杆受力不均影响运动平顺性。

在安装边界与尺寸适配方面，设计时需要重点考虑机构的运动包络空间，六根连杆在伸缩摆动过程中会占据定平台与动平台之间的环形空间，周边布设管线、附属结构时需要预留足够的安全间隙，避免连杆运动过程中发生干涉。驱动部分采用伺服驱动方案，每根连杆的伸缩量由独立的伺服单元控制，可实现微米级的位移调节，配合运动学正逆解算法，能够精准控制动平台到达目标空间位姿，重复定位精度可满足精密作业场景的需求。不同于串联机构的误差累积效应，并联构型的误差是各连杆误差的平均化，因此在同等加工精度下能够实现更高的末端位姿精度，同时六根连杆共同承担末端负载，整体承载能力远高于同重量的串联机械臂，结构刚度也更优，在大负载、高精度的短行程运动场景中优势十分明显。

在实际选型适配时，需要根据具体的使用场景确定动平台的额定负载、运动行程以及响应速度要求，不同的参数配置对应不同的连杆直径、驱动功率以及铰接件选型，比如用于大负载振动试验的场景需要加粗连杆直径、选用更高功率的驱动单元，而用于精密光学稳定的场景则更侧重铰接件的间隙控制与驱动的分辨率，不需要过大的驱动功率。管线布设方面需要考虑动平台运动过程中的管线弯折半径，采用拖链或者旋转接头引导动力与信号线缆，避免线缆反复弯折造成损坏，同时也要注意线缆的牵引力不要作用在动平台上，避免额外的干扰力影响位姿控制精度。日常维护层面，需要定期检查各铰接点的润滑状态与磨损情况，及时更换磨损超标的铰接头，避免间隙增大影响运动精度；同时定期校准各连杆的零位长度，保证运动学解算参数与实际结构参数一致，避免长期使用后参数漂移带来的位姿误差。
