机器人用直流伺服执行器结构设计

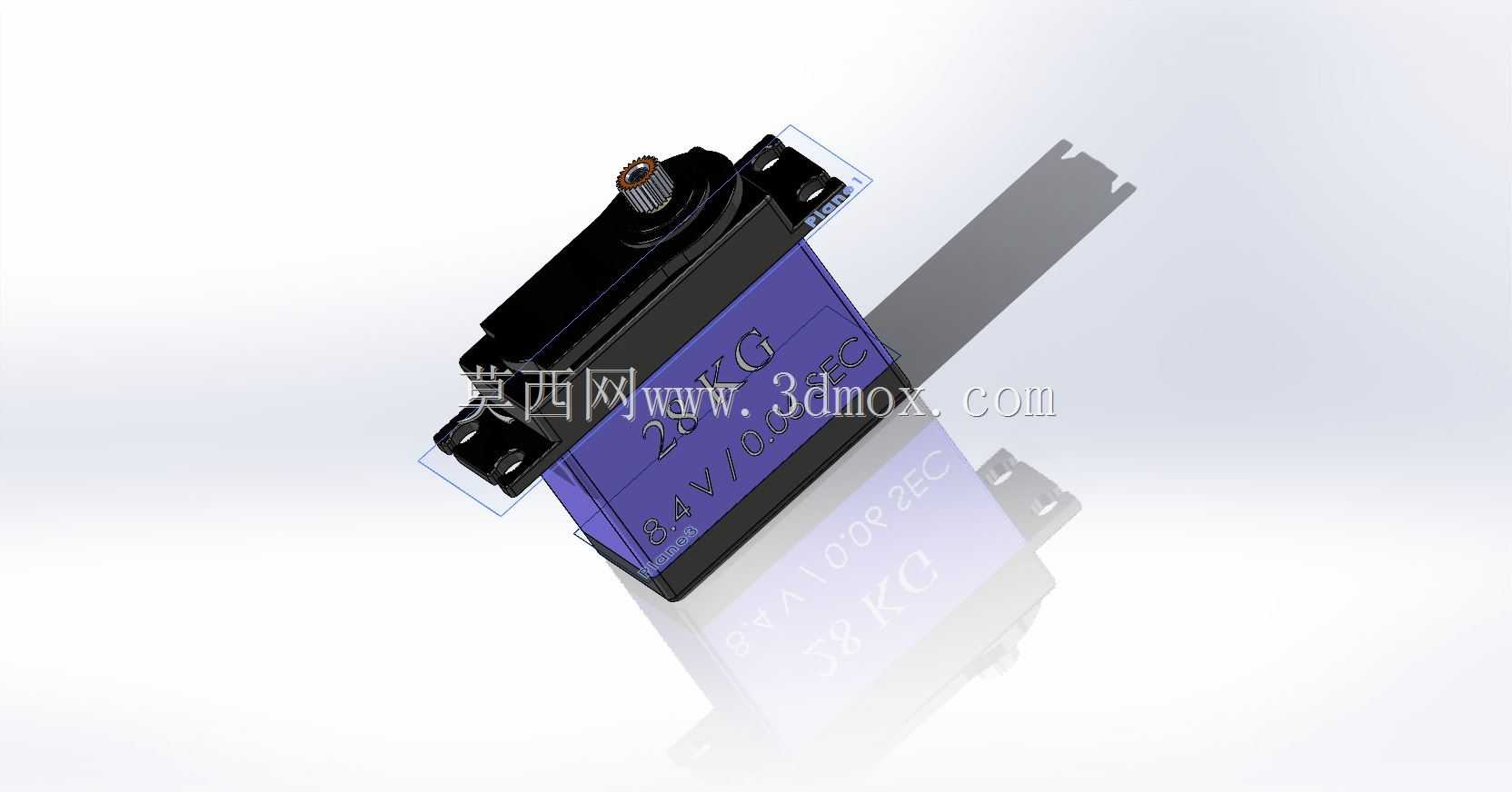

　　在桌面级教育机器人、小型仿生机械足、航模舵面控制这类对执行器体积、扭矩输出密度有严苛要求的场景里，这类直流伺服执行器是核心的运动输出部件，区别于工业级大型伺服的重载定位需求，小型伺服的设计逻辑始终围绕紧凑安装、快速响应、低功耗控制三个核心维度展开。从结构布局来看，这款执行器采用上置输出轴的排布方式，输出端带标准齿形花键，可直接配套标准舵盘、摇臂等连接件，无需额外加工转接结构，能大幅缩短整机装配的调试周期。外壳采用上下分舱设计，上半部分为黑色高强度工程塑料舱体，内置减速齿轮组与位置反馈电位器，齿轮组采用多级直齿减速排布，在有限的轴向空间内实现足够的减速比，平衡输出扭矩与空载转速的匹配关系，避免出现大扭矩下响应迟滞、高速下扭矩不足的问题；下半部分为紫色标识的驱动控制舱，内置H桥驱动电路与信号处理单元，直接接收标准PWM脉冲信号完成角度闭环控制，无需外接额外的驱动模块，简化了整机的布线复杂度。

　　安装边界方面，执行器两侧预留标准的安装固定耳，耳位上的安装孔位间距符合小型机器人执行器的通用安装规范，可直接适配铝型材支架、3D打印结构件的安装孔位，安装时仅需从侧面穿入M2规格的固定螺丝即可完成锁紧，不需要额外设计定制化的安装转接座，能适配多类小型机器人的结构排布需求。输出轴的轴向突出高度经过严格控制，在安装标准舵盘后，整体突出高度不会超出外壳上沿过多，避免在多自由度关节排布时出现相邻舵机的结构干涉问题，尤其适合六足机器人腿部关节、机械臂腕部关节这类安装空间局促的点位。

　　从功能特性来看，这款执行器支持0-180度的角度定位控制，位置反馈精度可满足小型机器人的动作重复定位需求，内置的过流保护逻辑能在输出轴堵转时自动限制驱动电流，避免长时间堵转烧毁驱动电路或减速齿轮，在教育机器人的调试场景中，能有效降低新手操作不当带来的硬件损坏概率。驱动电路的信号输入端采用标准3Pin排针接口，定义为电源正、信号、电源负，和市面上主流的机器人控制板接口完全兼容，接线时不需要重新定义引脚定义，可直接替换同规格的其他型号伺服，降低设备维护时的备件替换成本。

　　设计过程中，外壳的散热结构做了针对性优化，控制舱侧面预留细微的散热缝隙，在持续带载运行时，驱动MOS管产生的热量可通过缝隙自然散出，不需要额外加装散热片，进一步压缩了整体的体积占用。输出轴的轴承采用含油铜套配合小型滚珠轴承的组合结构，既可以承受径向的负载扭矩，也能承受一定的轴向负载，在机器人关节承受侧向冲击力时，不会轻易出现输出轴卡顿、偏移的问题。在实际选型应用时，需要重点关注安装耳的平面度公差，若配套的安装支架平面度误差过大，锁紧螺丝时会导致外壳变形，挤压内部齿轮组的啮合间隙，出现转动卡顿、噪音增大的问题，因此在设计配套安装结构时，安装面的平面度公差建议控制在0.1mm以内，同时锁紧螺丝的扭矩不要超过规定值，避免塑料安装耳出现开裂。另外，这类伺服的信号线需要和动力线分开排布，避免大电流线路的电磁干扰影响信号稳定性，导致定位出现偏移，在多舵机协同工作的机器人结构中，建议给每个舵机的电源端就近并联滤波电容，降低多个舵机同时启动时的电源压降对控制信号的影响。从建模细节来看，这款模型完整还原了实物的所有安装特征，包括输出轴的齿形细节、安装耳的孔位倒角、外壳的分模线位置、侧面的接线接口形态，在做整机虚拟装配时，可以直接用来做干涉检查，提前验证安装空间是否足够，避免实际加工组装时出现结构匹配问题。
