往复式发动机传动连杆结构设计

在往复式动力机械的动力传递链路中，连杆是承担交变载荷传递的核心受力构件，其结构合理性直接决定动力单元的运行可靠性与服役寿命。从实际装机场景来看，这类连杆主要适配小排量往复式内燃机的动力传输需求，安装边界需要同时匹配活塞销与曲柄销的配合公差，杆身的大端与曲轴曲柄销配合，小端通过活塞销与活塞组件铰接，将活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转化为曲轴的旋转扭矩输出。

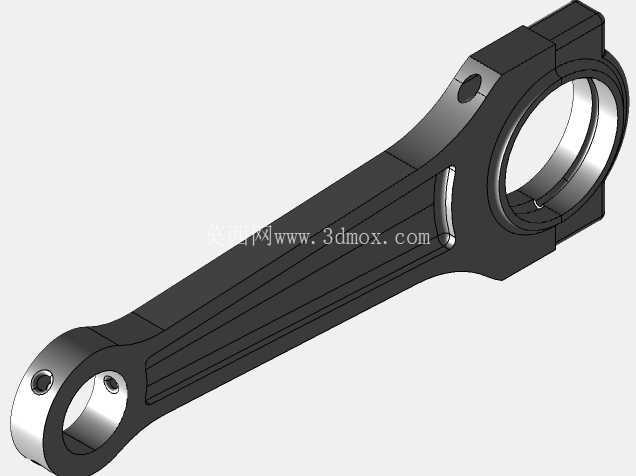

设计这类连杆时，首先要考量的是交变载荷下的结构强度冗余，杆身采用工字形截面结构，并非随意的造型选择，而是在保证足够抗弯、抗扭截面模量的前提下，尽可能降低构件自身的往复运动质量，减少高转速工况下的惯性力冲击。杆身表面的加强筋沿载荷传递方向布置，顺着大小端的力流走向延伸，能够有效分散燃气爆发瞬间的冲击载荷，避免应力集中在杆身与端盖的衔接位置。大端采用剖分式结构设计，配套的轴瓦安装位预留了标准的轴瓦配合公差，安装时需要按照规定扭矩拧紧连杆螺栓，保证大端孔的圆度公差在允许范围内，防止运转过程中出现轴瓦偏磨、烧蚀的故障。小端位置设计有衬套安装孔，压入铜基衬套后与活塞销形成间隙配合，衬套内壁的油槽能够留存润滑油，在活塞往复摆动过程中形成稳定油膜，降低铰接位置的摩擦磨损。

从安装尺寸的匹配逻辑来看，大小端的中心距是核心参数，直接决定发动机的冲程与压缩比匹配关系，建模过程中需要严格控制中心距的尺寸公差，同时大小端孔的平行度、圆柱度公差都要符合动力构件的形位公差要求，避免装机后出现活塞偏缸、连杆受力异常的问题。连杆大端的外侧定位凸台，用于安装时与曲轴曲柄的定位面配合，保证连杆在曲轴轴向的位置精度，防止运转过程中出现轴向窜动。小端的润滑油孔设计，能够将曲轴箱内飞溅的润滑油引导至衬套配合面，保证铰接位置在高负荷工况下的润滑可靠性。

在实际工程应用中，这类连杆除了车用内燃机场景，也可适配小型通用汽油机、往复式压缩机等需要实现往复运动与旋转运动转换的设备，不同应用场景下仅需要调整大小端的孔径、杆身中心距以及截面厚度参数，核心的力流传递结构逻辑保持一致。建模过程中需要重点关注大小端与杆身的过渡圆角设计，圆角半径过小会导致应力集中系数陡增，在交变载荷长期作用下容易出现疲劳断裂隐患，圆角过大则会增加不必要的结构重量，提升往复惯性力，因此过渡区域的曲面需要经过反复的受力校核，在强度与轻量化之间找到平衡。杆身的拔模角度、壁厚均匀性也需要兼顾锻造或粉末冶金的工艺可行性，避免出现壁厚突变导致的成型缺陷，保证批量生产时的成品率。

从受力特性来看，连杆在工作循环中同时承受压缩、拉伸以及弯曲交变载荷，燃气爆发瞬间承受极大的压缩冲击，排气行程活塞上行时又会承受往复惯性力带来的拉伸载荷，因此结构设计时需要对杆身的不同位置进行等强度优化，让各个截面的应力水平保持在材料许用应力范围内，既不会出现强度不足的问题，也不会因为过度设计带来不必要的重量增加。大端的螺栓连接位置需要设计足够的承压面，保证螺栓拧紧时的压力均匀分布在端盖结合面上，防止结合面出现缝隙导致润滑油泄漏或者轴瓦定位失效。
