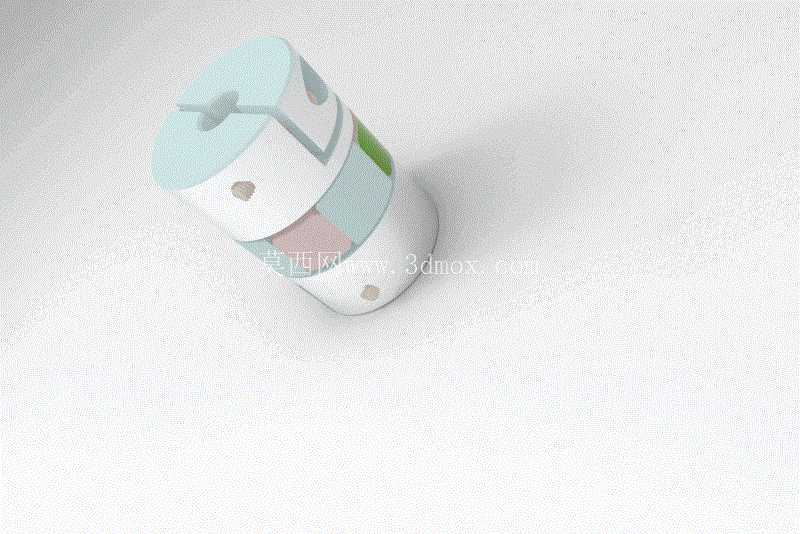

直径30毫米夹紧式梅花联轴器结构

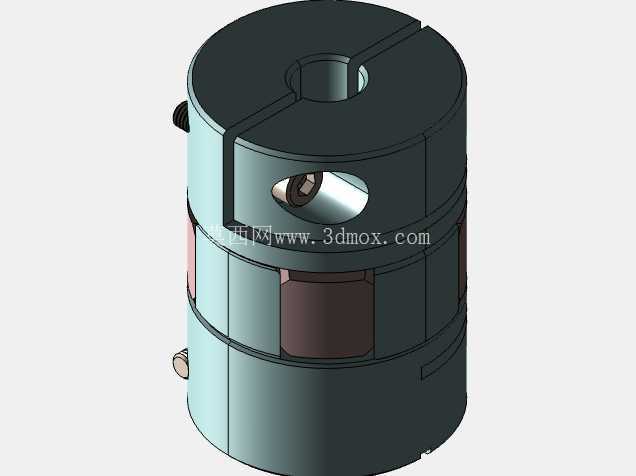

　　从结构设计来看，这款联轴器采用分体式夹紧的轴固定方式，区别于传统顶丝固定的联轴器，夹紧式结构通过抱紧力实现轴与轮毂的无间隙配合，不会出现顶丝点蚀轴表面、长期运行后顶丝松动导致传动打滑的问题，安装时不需要在轴上加工顶丝避让平面，降低了配套轴的加工成本，也避免了顶丝突出带来的动平衡隐患，适合转速中等、正反转切换频繁的传动场景。中间的弹性体采用梅花形瓣状结构，这种结构的优势在于每个弹性瓣都能独立承担扭矩传递的作用，同时可以通过弹性体的形变补偿两轴之间的安装偏差：径向偏差补偿量可以达到0.2毫米左右，角向偏差可以补偿1度以内，轴向偏差也有0.3毫米左右的补偿余量，足够覆盖常规小型设备安装时的对中误差，不需要额外做高精度的轴系对中调整，降低了设备装配的调试难度。做传动结构设计的工程师都清楚，小功率传动场景里，两轴对中偏差的补偿一直是选型时绕不开的细节，尤其是通讯设备内部的小型传动模组、桌面级小型输送机构、3D打印设备的进给轴这类安装空间紧凑、轴径偏小的场景，刚性联轴器无法补偿径向、角向与轴向偏差，很容易因为安装对中误差导致轴承憋劲、轴系磨损加快，而这款直径30毫米的夹紧式梅花联轴器，正是针对这类小扭矩、紧凑安装空间的传动场景设计的轴连接部件。从安装边界尺寸来看，这款联轴器外径30毫米，总长度根据轴孔适配范围做了对应设计，常规适配的轴径范围在6毫米到12毫米之间，完全覆盖小型步进电机、小型直流减速电机的输出轴径，也适配同规格的滚珠丝杠输入端、同步带轮轴端的连接需求，整体径向尺寸紧凑，不会占用过多的安装空间，在通讯设备内部的小型调谐机构、小型自动化设备的进给模组里安装时，不需要额外预留过大的避让空间。在实际功能特性上，梅花弹性体的材质通常选用聚氨酯材质，这种材质的阻尼特性可以吸收传动过程中的小幅振动，减少轴系振动向电机端或者负载端的传递，降低设备运行时的噪音，同时聚氨酯材质的耐磨性较好，长期运行下的弹性衰减速度慢，不需要频繁更换弹性体，维护成本更低。

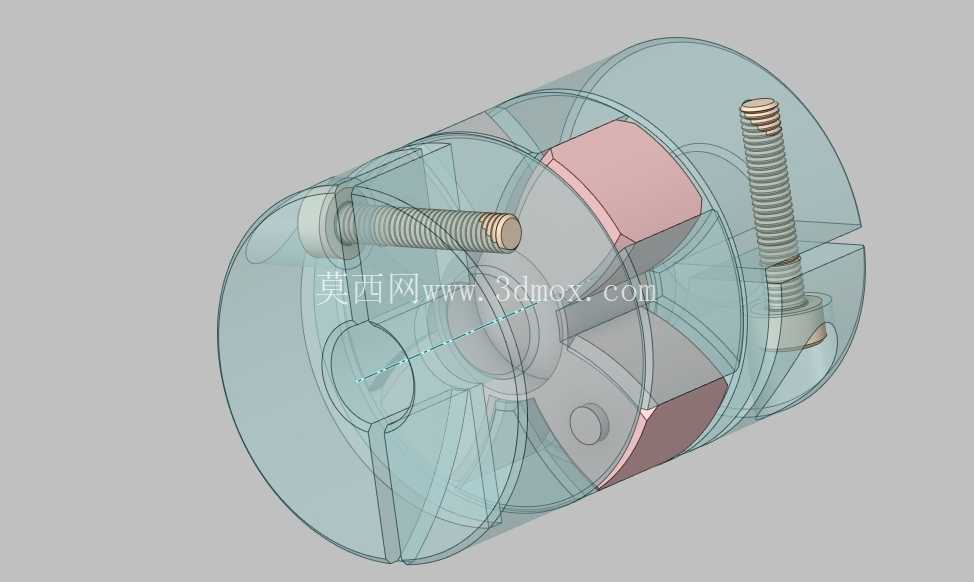

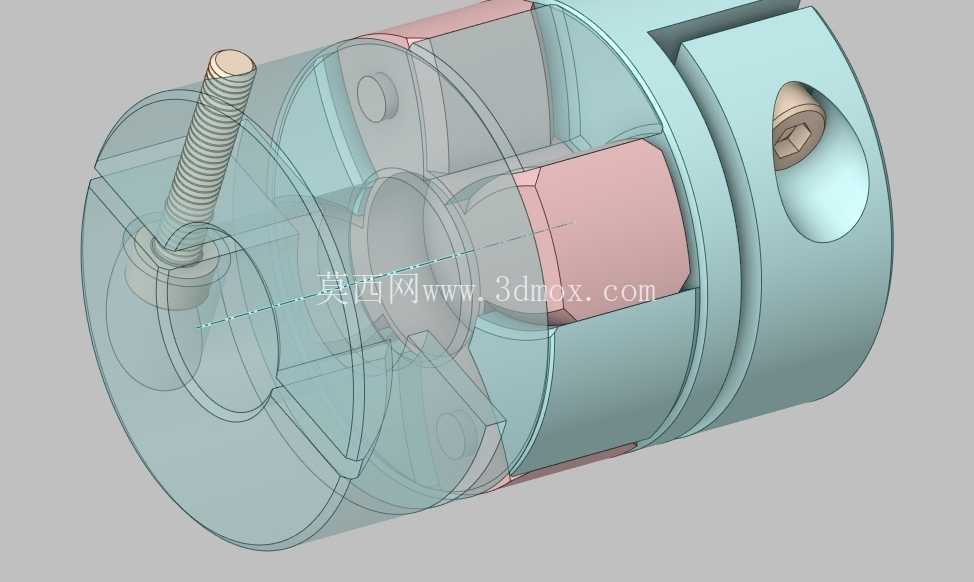

　　联轴器的轮毂部分采用铝合金材质加工，整体重量轻，转动惯量小，在高速启停的传动场景下不会带来过大的惯量负载，不会影响小型伺服电机或者步进电机的响应速度，这一点对于需要快速定位的小型传动模组来说尤为重要，很多工程师在选型时容易忽略联轴器的转动惯量，导致电机选型时需要预留过大的扭矩余量，反而增加了设备成本，这款轻量化的铝合金轮毂设计刚好规避了这个问题。设计这款联轴器的三维结构时，首先要确定夹紧缝的位置与宽度，夹紧缝通常设计为1毫米左右的窄缝，从轮毂外圆贯通到轴孔，同时在夹紧缝的一侧加工锁紧螺纹孔，另一侧加工对应的过孔，通过内六角螺丝锁紧时，夹紧缝收缩产生足够的抱紧力，这里需要注意螺纹孔的位置不能过于靠近轮毂端面，避免锁紧时轮毂出现开裂的问题，同时要保证轴孔的圆柱度公差，避免抱紧时轴孔出现椭圆变形导致轴无法顺利插入。

　　中间弹性体的瓣状结构需要和两端轮毂的卡槽完全贴合，建模时要保证每个瓣的尺寸一致性，避免装配后出现弹性体受力不均的问题，导致部分瓣过早磨损。另外，轮毂上的观察孔设计也很实用，安装时可以通过观察孔确认轴是否插入到了联轴器的指定深度，避免轴插入过浅导致抱紧力不足，或者插入过深导致两轴端面顶死，无法补偿轴向偏差。在实际应用场景里，这类小尺寸梅花联轴器除了用在通讯设备的内部调谐机构，还广泛用在小型自动化检测设备的传动模组、桌面型点胶机的进给轴、小型雕刻机的传动结构、办公自动化设备的走纸机构里，这些场景的共同特点是传动扭矩不大，安装空间紧凑，对传动的平稳性有一定要求，同时希望装配调试简单，维护成本低。很多刚入行的结构工程师在选这类联轴器时，容易只看扭矩参数而忽略偏差补偿能力和安装尺寸，实际上在小功率传动场景里，扭矩往往是过剩的，真正影响使用寿命的是联轴器对安装偏差的补偿能力，以及固定方式的可靠性，这款夹紧式梅花联轴器的结构设计刚好平衡了这几点：夹紧式固定保证了连接的可靠性，梅花弹性体提供了足够的偏差补偿能力，30毫米的外径尺寸适配绝大多数小型传动场景的安装空间，铝合金材质兼顾了轻量化和结构强度，聚氨酯弹性体兼顾了减振和耐磨性能。

　　建模过程中还要注意细节的处理，比如夹紧螺丝的沉头孔设计，要保证螺丝锁紧后头部不会突出轮毂外圆，避免转动时和周边结构产生干涉；轴孔的端部要做小角度的倒角，方便轴的插入，也避免安装时轴孔边缘刮伤轴表面；弹性体和轮毂卡槽的配合要选用小间隙配合，既方便装配更换弹性体，又不会因为间隙过大导致传动时出现回程间隙，影响传动精度。对于需要做有限元分析的场景，可以重点校核锁紧螺丝的锁紧力对应的抱紧力是否满足扭矩传递的需求，避免抱紧力不足导致轴和轮毂之间出现打滑，同时校核弹性体在最大扭矩下的形变是否在材料允许的范围内，避免长期大扭矩运行下弹性体出现永久变形。整体来看，这款直径30毫米的夹紧式梅花联轴器结构，是小型传动场景里非常通用的轴连接部件，结构成熟，可靠性高，安装维护方便，三维建模时把各个配合尺寸、安装边界、细节特征都做了完整还原，可以直接用于设备的装配干涉检查、选型模拟，也可以作为同类联轴器设计的参考模板，帮助结构工程师快速完成轴系连接部分的设计工作，减少重复建模的工作量，把更多精力放在整体设备的结构优化上。
