螺钉固定式爪型弹性同轴传动联轴器

这类爪式联轴器在中小功率传动场景里的适配性非常广，从桌面级自动化输送线的动力传递，到小型机床进给轴的扭矩传输，再到3D打印设备、包装机械的辊筒驱动端，都能看到它的应用身影。和刚性联轴器不同，爪式结构自带的间隙配合特性，可以抵消两轴安装时存在的微小径向、角向偏差，避免轴系因强行对中产生额外的弯曲应力，延长配套轴承和电机输出轴的使用寿命。

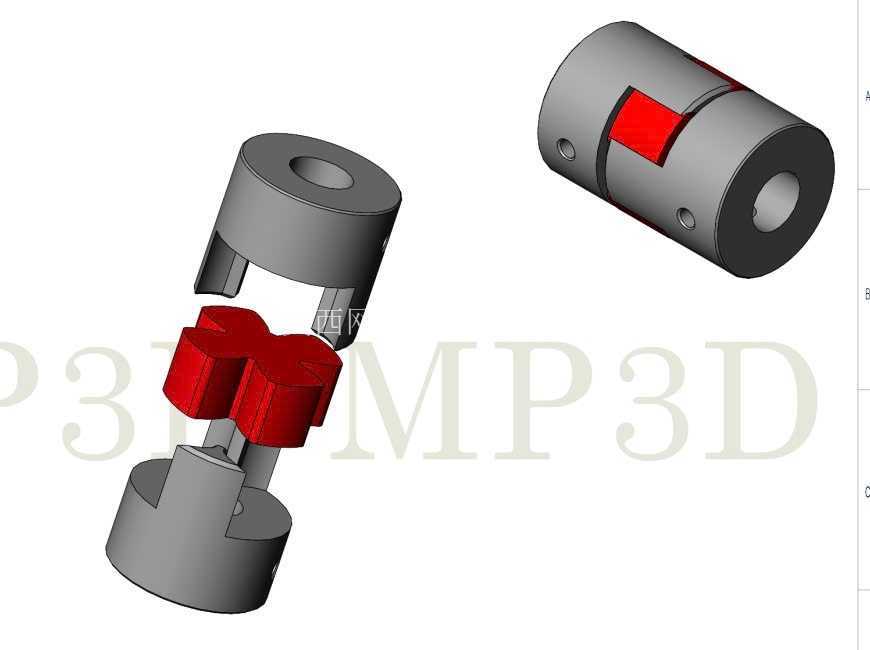

从结构设计逻辑来看，这款联轴器采用对称分体式爪型咬合结构，两个半联轴器的凸爪交错嵌入，中间预留的弹性体安装槽可以适配不同硬度的聚氨酯弹性垫，既可以通过弹性垫吸收传动过程中的冲击振动，也能在设备出现过载时通过弹性垫的剪切破坏保护后端传动部件，避免电机、减速器等核心动力件因过载损坏。固定方式选用径向顶丝锁紧，安装时不需要额外的轴向装配空间，只需要将两个待连接轴分别插入两端轴孔，拧紧径向的紧定螺钉即可完成固定，对于安装空间局促、轴系轴向位置无法调整的场景非常友好，相比键连接的固定方式，顶丝固定的装配效率更高，适合小扭矩、转速中等的传动场合。

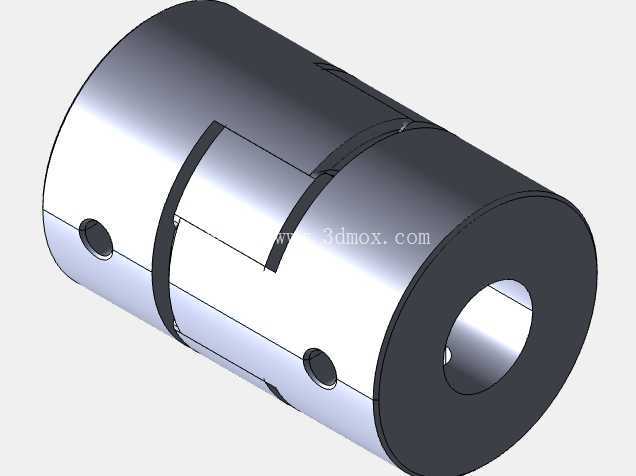

从安装边界来看，这款联轴器为圆柱形整体外形，外圆无突出结构，安装时只需要预留大于联轴器外径的径向空间即可，不需要额外考虑凸台、键槽的避让空间，轴孔的同轴度由两端一体加工的内孔保证，加工时一次装夹完成两端轴孔的镗削工序，从加工工艺层面保证了两轴安装后的同轴度误差控制在极小范围内。径向紧定螺钉的位置沿圆周方向对称分布，拧紧后螺钉端面与轴表面紧密贴合，依靠螺钉的顶紧力传递扭矩，对于表面硬度不高于HRC40的光轴都能实现可靠锁紧，不需要在轴上加工额外的定位槽，降低了配套轴件的加工成本。

在实际选型应用中，这类联轴器通常用于传递额定扭矩范围内的回转运动，不适合大扭矩、重载冲击的传动场景，比如重型输送机、破碎机这类负载波动极大的设备就不适用，但在轻工机械、电子制造设备、小型实验装置这类负载平稳、安装精度有限的场景下，它的综合使用成本远低于膜片联轴器、波纹管联轴器这类高精度联轴器。设计建模时，需要重点保证爪部的结构强度，凸爪的根部做圆角过渡处理，避免应力集中导致传动过程中爪部断裂，轴孔与外圆的同轴度公差需要控制在IT7级以内，紧定螺钉的螺纹孔与轴孔垂直，保证螺钉拧紧后可以垂直顶在轴表面，避免打滑。另外，联轴器两端的轴孔深度需要匹配常用的电机轴、减速器输出轴长度，避免轴插入过深顶到联轴器内部的挡边，或者插入过浅导致锁紧力不足。

日常设备维护时，只需要定期检查紧定螺钉是否松动，观察中间弹性垫的磨损情况即可，如果发现弹性垫出现开裂、压溃的情况，及时更换同规格的弹性垫就能恢复联轴器的传动性能，不需要整体更换联轴器，后期维护成本极低。建模过程中，所有的安装尺寸都遵循通用机械传动件的设计规范，轴孔直径、紧定螺钉规格、联轴器外径、长度参数都和市面常用的同规格联轴器尺寸兼容，方便设计人员直接选型调用，不需要重新绘制安装孔位、调整配合尺寸，能有效缩短设备开发阶段的结构设计周期。
