星型排布活塞连杆径向动力机构

　　这类径向排布的活塞连杆动力结构，最早在航空活塞动力装置上得到大规模应用，凭借紧凑的轴向尺寸优势，在早期轻型螺旋桨飞机、小型通航飞行器的动力单元设计中占据了很长时间的主流位置，后续也逐步延伸到小型固定式发电机组、特种作业小型动力设备、部分老式摩托赛车的动力单元场景中使用。和直列、V型排布的活塞动力结构不同，这种围绕中心曲柄做圆周均布的活塞布局，能在更小的轴向安装空间内实现更多气缸的布置，不需要额外加长曲轴的轴向跨度，整套动力单元的径向轮廓虽然更大，但轴向厚度可以压缩到同排量直列结构的三分之一左右，对于安装空间轴向受限、径向有充足布置余量的设备场景来说，这种结构的适配性优势非常明显。

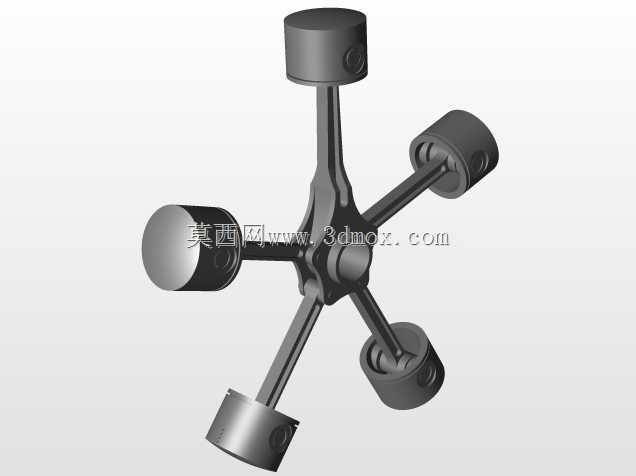

　　从实际功能逻辑来看，这套结构的核心动力传递路径是，五个活塞分别在各自的气缸套内做往复直线运动，通过连杆将活塞的燃气推力传递到中心的曲柄销位置，将多个活塞的往复直线运动转化为中心曲轴的旋转运动，最终向外输出旋转扭矩。因为活塞是围绕中心曲柄做圆周均布，不同活塞的做功冲程可以在曲轴旋转一周的过程中均匀错开，相比同缸数的直列结构，动力输出的平顺性有明显提升，曲轴运转时的扭矩波动更小，不需要额外加装大质量的飞轮来稳定转速，整套动力单元的旋转惯量控制更优，对于需要快速响应油门变化的轻型动力场景来说，这种特性能大幅提升动力的跟随性。

　　在结构设计的思路上，这套径向动力机构首先要解决的是多连杆与单一曲柄销的配合问题，和常规直列发动机每个连杆对应一个独立曲柄销的设计不同，径向结构的所有连杆都需要铰接在同一个中心曲柄销上，这就对连杆小头与活塞销的配合间隙、连杆大头与曲柄销的配合公差提出了更高的要求，需要保证不同角度布置的连杆在摆动过程中不会出现运动干涉，同时还要保证各个活塞到达上止点的位置精度一致，避免因为各缸压缩比偏差导致的运转抖动、动力输出不均问题。建模过程中需要先确定中心曲柄的回转半径，这个参数直接决定了活塞的行程长度，再根据预设的排量需求确定活塞的直径，之后以曲柄销的中心为原点，按照72度的周向间隔均匀布置五个气缸的中心轴线，逐一匹配连杆的长度，需要反复验证活塞在整个行程范围内，连杆摆动的角度不会导致活塞裙部与气缸壁出现偏磨，同时要确认各个连杆在运动到相邻位置时，杆身之间不会发生碰撞，尤其是在曲轴高速旋转的工况下，连杆的动态摆动间隙需要预留足够的安全余量，避免热膨胀后出现运动卡滞。

　　从安装边界的角度来看，这套动力单元的安装基准是中心曲轴的两个支撑轴承位，安装时需要保证曲轴的回转轴线与被驱动设备的输入轴线保持严格同轴，径向方向的安装空间需要预留出活塞往复运动的最大外轮廓尺寸，也就是以曲轴轴线为中心，半径等于曲柄回转半径加连杆长度加活塞高度的圆形空间，轴向方向只需要预留曲轴两端支撑、以及前端动力输出法兰的安装厚度即可，不需要给多缸依次排列预留轴向长度。在实际配套设计时，进气、排气歧管可以沿着径向围绕动力单元布置，不需要像直列结构那样集中在气缸盖的一侧，管路布置的灵活性更高，同时因为各个气缸的散热条件更均匀，风冷散热的效率比直列结构更好，不需要设计复杂的水冷管路，对于小型轻量化的动力设备来说，可以大幅降低附属系统的重量占比。

　　在细节结构的处理上，每个活塞的环槽位置、活塞销的安装孔位都需要保持统一的尺寸规格，这样可以提升零部件的通用化程度，降低生产制造和后续维护的成本，连杆的杆身采用工字型截面设计，在保证足够结构强度的前提下尽可能降低往复运动的质量，减少曲轴旋转时的往复惯性力，因为径向结构的多个活塞是对称布置的，往复惯性力可以在很大程度上实现自平衡，相比直列结构需要额外加装平衡轴来抵消惯性力的设计，这套结构的振动控制难度更低，运转时的整机NVH表现更优。需要注意的是，这种径向结构的润滑系统设计相比直列结构更复杂，因为部分气缸会处于倒置或者倾斜的状态，机油回流的路径不像直列结构那样可以依靠重力自然回流到油底壳，设计时需要针对性地设置机油回流通道，或者采用干式油底壳的润滑方案，避免部分气缸出现机油积存、燃烧机油的问题。
