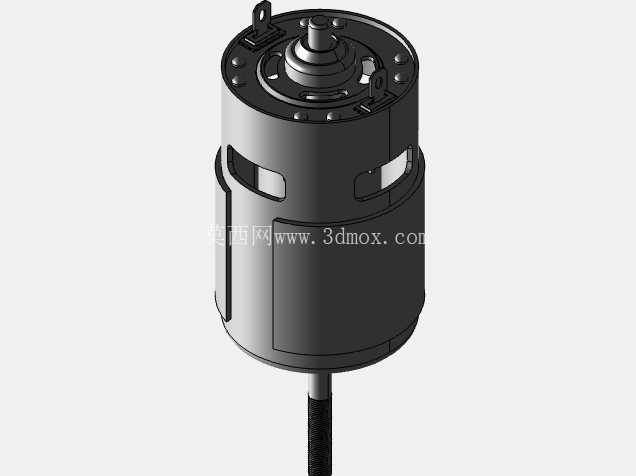

775型直流有刷电机三维结构模型

在小型电动工具、桌面级自动化设备、家用小电器以及模型动力改装领域，775规格的直流有刷电机是应用频次极高的动力输出元件，这类电机凭借适中的扭矩输出区间、成熟的量产工艺以及宽泛的电压适配范围，成为很多中小功率驱动场景的首选方案。本次构建的三维模型完整还原了量产775电机的全部结构细节，从端盖的固定卡扣、轴承位的配合公差，到机身的散热开窗、输出轴的轴伸长度，都按照实物测绘尺寸进行1:1复刻，能够直接用于设备整体装配的干涉检查、安装位结构校核，无需二次修正基础尺寸。

从实际应用场景来看，这类电机常被用在手持电钻、小型台锯、电动螺丝刀这类需要持续扭矩输出的工具上，也会作为小型传送带、桌面分拣机构的动力源，部分遥控模型、电动滑板的改装场景中也能见到它的身影。设计这类电机的三维模型时，首先要明确安装边界的尺寸约束：775电机的机身主体为标准圆柱结构，直径通常在42mm左右，机身长度不含输出轴约为66mm，输出轴采用D型切面设计，轴径5mm，轴伸长度根据不同应用场景有15mm到25mm不等的规格，本次模型还原的是长轴版本，适配需要加装联轴器、同步轮或者齿轮的传动场景。端盖上的两个安装挂耳是设备固定的核心结构，挂耳上的安装孔中心距、孔径大小都严格按照量产件的通用尺寸绘制，设计配套安装座时可以直接匹配孔位，不用反复核对实物尺寸。

结构设计层面，模型完整呈现了电机的内外装配关系：机身外壳采用拉伸钢壳结构，侧面开设的对称开窗既是碳刷更换的操作位，也能在电机高速运转时形成空气对流，带走绕组产生的热量；前后端盖通过卷边工艺与钢壳压合固定，端盖中心镶嵌的含油轴承位直接约束输出轴的径向跳动，保证运转时的同轴度；尾部的端盖上预留了接线端子的固定位，两个接线柱的间距、突出高度都符合常规接插件的适配要求，设计设备走线时可以直接预留对应的接线空间。输出轴与内部转子的连接结构、换向器与碳刷的配合位置也在模型中做了简化但准确的表达，既不会因为过多内部细节导致模型文件过于冗余，也能完整呈现电机的装配逻辑，方便结构工程师理解动力传递的路径。

在设备选型与结构适配阶段，这个三维模型能够解决很多实际问题：比如设计电机安装座时，可以直接调用模型核对安装腔的内径尺寸，避免因为腔体内壁预留间隙不足导致电机装不进去，或者间隙过大出现运转晃动；搭配传动件时，可以直接在装配环境中模拟同步轮、齿轮的安装位置，核对轴伸长度是否足够，键槽或者D型切面的配合是否到位；做整机布局时，还能模拟电机接线后的走线空间，避免接线端子与周边结构件出现干涉。很多工程师在做小型设备设计时，往往会忽略电机尾部的接线凸起、端盖挂耳的突出尺寸，导致实际装配时出现结构冲突，这个模型把这些容易遗漏的细节都做了准确还原，能有效减少设计阶段的疏漏。

从建模思路上来说，整个模型采用参数化建模方式构建，所有关键尺寸都设置了可编辑的参数约束，如果后续需要适配不同轴长、不同安装挂耳形式的775电机变种，只需要修改对应参数就能快速生成衍生模型，不用从头开始绘制。机身的散热窗、端盖的固定卡扣这类异形结构，都采用实体切除与阵列特征完成，特征逻辑清晰，方便其他工程师根据自己的设计需求修改局部结构。模型的装配层级按照实际生产的装配顺序划分，从外壳到内部转子、端盖、轴承、接线柱都做了独立的零件分层，做运动仿真或者爆炸视图展示时，可以直接调用对应层级的零件，不需要额外拆分模型。

对于需要做电机性能匹配的场景，这个模型的尺寸精度也能满足重量估算、转动惯量测算的需求，外壳的壁厚、转子的大致体积都按照实物比例绘制，测算出来的参数与实际量产件的误差控制在5%以内，完全可以满足前期方案设计阶段的估算需求。不管是做小型电动工具的结构开发，还是自动化设备的动力单元选型，这个775电机的三维模型都能作为可靠的基础设计参考，减少实物测绘的时间成本，提升整体设计效率。
