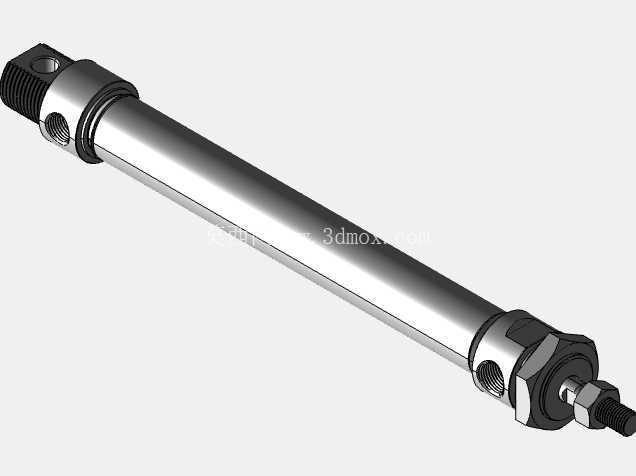

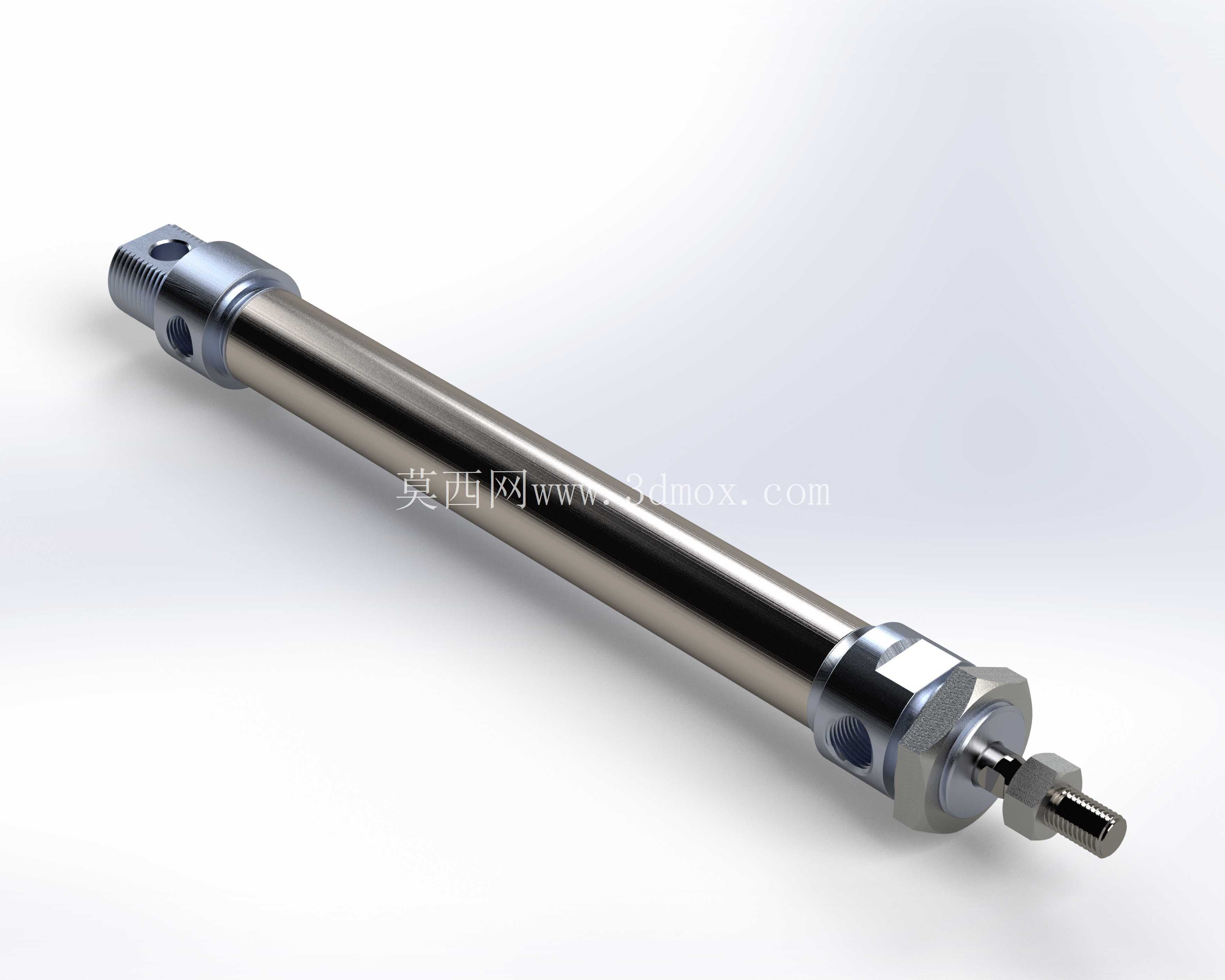

MA20X125不锈钢迷你气动气缸结构

　　从结构设计逻辑来看，这款气缸采用了不锈钢缸筒搭配硬质氧化端盖的组合，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.2以内，能最大程度降低活塞密封圈的滑动磨损，延长整套密封件的使用寿命，日常工况下无故障往复行程能达到上千公里，完全能满足单班制生产设备两到三年的使用需求。两端的端盖和缸筒之间采用了径向密封加螺纹锁紧的结构，不需要额外的拉杆固定，整体外径比同缸径的标准拉杆气缸小30%左右，特别适合安装空间局促的紧凑型设备布局。活塞杆采用了高强度不锈钢材质，表面做了镀硬铬抛光处理，硬度能达到HV600以上，既可以抵御车间环境里的水汽、切削液腐蚀，也能避免长期往复运动出现表面划伤导致密封漏气的问题。这款MA系列迷你气缸是气动系统里最常见的直线执行元件，缸径20mm、行程125mm的规格，在轻工自动化生产线、小型工装夹具、电子元件组装工位、包装线推料机构里的应用覆盖率极高，但凡需要小推力、短行程直线往复动作的工位，基本都能看到同规格产品的身影。从实际使用场景来看，这类迷你气缸的输出推力适配范围很广，在0.5MPa工作气压下，理论输出推力能达到150N左右，足够应对薄型工件的推料、定位、轻载夹紧这类工况，不会因为推力过大压损工件，也不会因为推力不足出现动作不到位的问题。

　　从安装边界来看，这款气缸的尾部采用了铰接式安装耳轴设计，前端活塞杆端预留了标准外螺纹连接接口，既可以配合尾部耳轴做小角度摆动安装，适配需要随动作轨迹微调角度的工位，也可以通过前端螺母搭配浮动接头，抵消安装过程中出现的微小同轴度误差，避免活塞杆承受径向力导致的弯曲、密封偏磨问题。整体安装长度在完全缩回状态下控制在220mm以内，完全伸出后的总长度为345mm，缸筒外径仅24mm，布局时只需要预留直径30mm的安装避让空间即可，不会占用过多的设备内部空间。气路接口设置在前后端盖的侧面，采用标准M5内螺纹接口，适配常规的气动快插接头，气路走向可以根据设备实际布局选择从左侧或者右侧接管，不需要额外改造端盖结构。

　　活塞部分采用了双向密封圈搭配耐磨导向环的结构，导向环采用了聚四氟乙烯填充材质，自润滑性能优异，即使在无给油润滑的工况下，也能保证活塞滑动顺畅，不会出现爬行、卡顿的问题，特别适合电子、食品这类不允许有油雾污染的生产场景。缓冲结构上，这款气缸在两端内置了固定式橡胶缓冲垫，活塞运动到行程末端时，会先接触缓冲垫吸收剩余动能，避免活塞直接撞击端盖产生噪音和结构冲击，对于125mm行程的气缸来说，橡胶缓冲的行程足够抵消活塞运动的末段动能，不需要额外配置可调气缓冲结构，既简化了整体结构，也降低了后期维护的复杂度。

　　在实际选型适配的时候，需要注意这款气缸的工作环境温度范围在-10℃到80℃之间，如果是在低温环境下使用，需要更换耐低温的密封圈材质，如果是在有焊接飞溅、多粉尘的工况下使用，需要在活塞杆前端加装防尘护套，避免杂质进入缸筒内部划伤密封面。和同类型的铝合金缸筒迷你气缸相比，不锈钢缸筒的抗腐蚀能力更强，在有弱酸碱腐蚀、高湿度的工况下使用寿命更长，不需要额外做表面防腐处理，后期维护只需要定期更换活塞和活塞杆的密封圈即可，维护成本极低。从建模细节来看，这款模型还原了气缸所有的装配细节，包括端盖的锁紧螺纹、活塞杆的连接螺纹、气口的内螺纹结构、密封槽的尺寸位置，在做设备整体装配仿真的时候，可以直接用来做干涉检查，验证安装空间是否足够，气路布局是否和周边结构产生冲突，也可以用来生成工程图，直接提取安装尺寸做设备布局设计，不需要再重新测绘建模，能大幅缩短前期设计的周期。
