十六针重载工业连接器结构设计

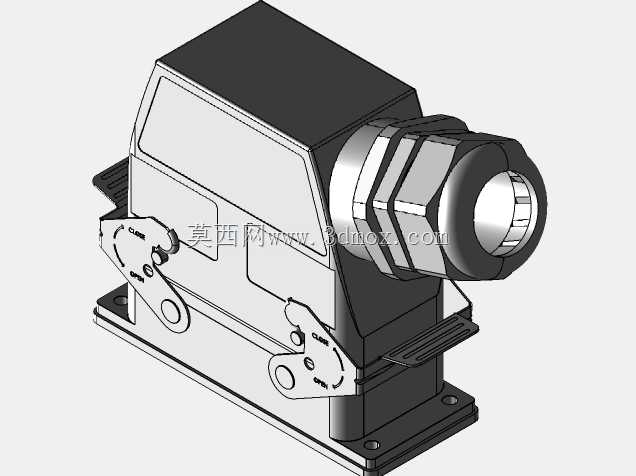

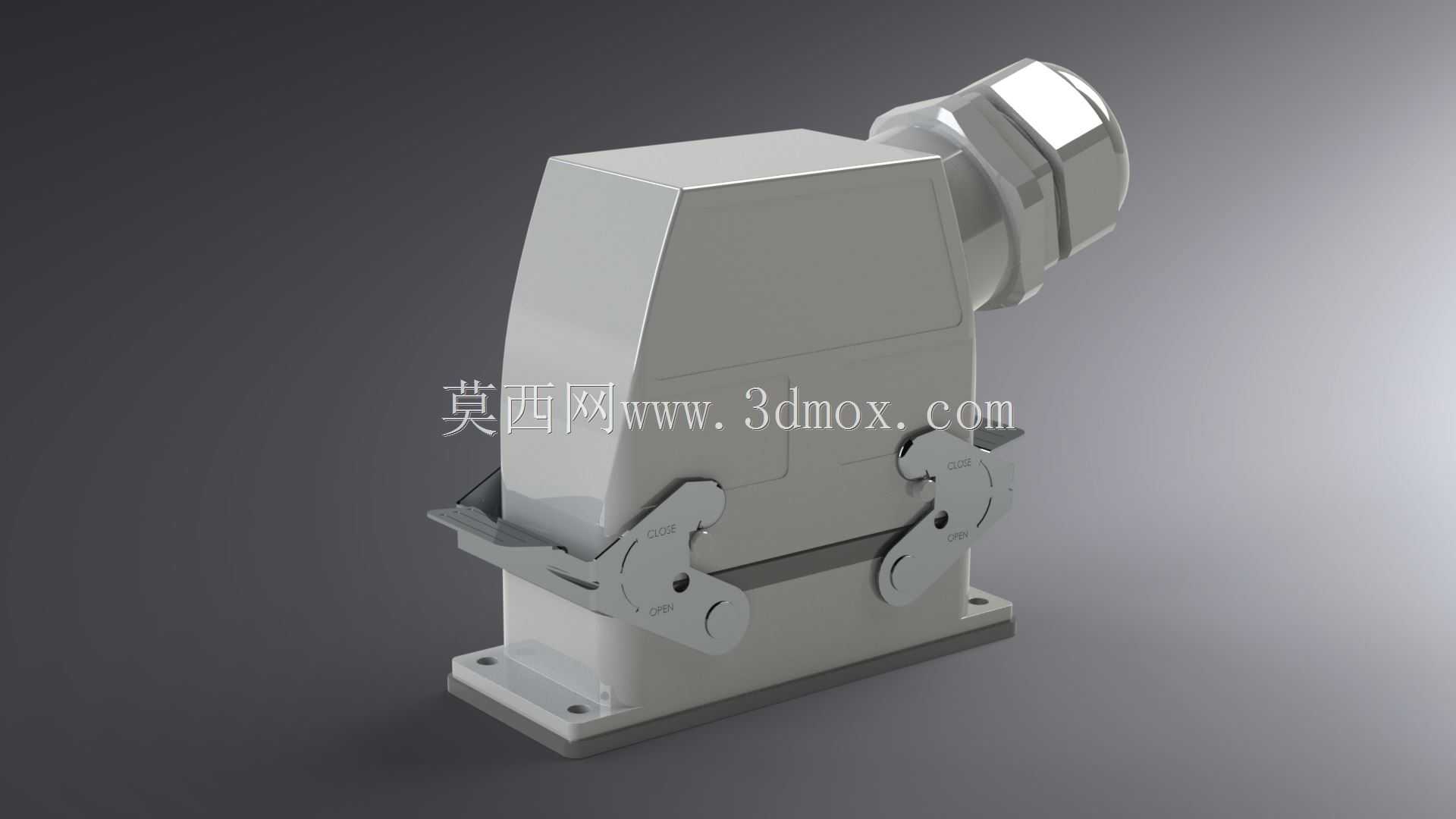

　　在工业自动化生产线、大型机床电控系统、户外工程配电、轨道交通车载电气回路这类工况复杂的应用场景里，普通弱电接插件根本扛不住现场的振动拉扯、粉尘侵入、温湿度剧烈波动，重载连接器就是为这类高可靠性电气连接需求设计的核心部件，这款16针规格的产品，刚好覆盖中小功率控制回路与信号回路混合传输的常用需求，是设备电气布线里最常用的连接部件之一。从实际使用的角度看，这类连接器的核心作用是实现设备模块化的快速拆接，不用在设备维护、转场组装的时候逐根拆线接线，把公母端对插锁紧就能完成整组回路的连通，大幅减少现场接线的出错概率，也能缩短设备拆装的停机时间，比如大型风电塔筒内的电气分段连接、自动化生产线的模组快换、工程机械的外挂电气附件连接，都能看到这类结构的连接器身影。这款16针重载连接器的结构设计，完全围绕工业现场的恶劣使用条件展开，壳体采用带加强筋的压铸结构，底部带一体化的安装法兰，法兰上预留了两个长圆形安装孔，安装时可以根据现场的固定孔位做小范围的位置调整，不用在安装板上反复扩孔调整，安装法兰的平面度控制在合理公差范围内，锁紧后能保证壳体和安装面贴合紧密，避免缝隙进水进尘。侧面的电缆进线端采用了阶梯式的电缆锁紧格兰头结构，格兰头带多道密封筋和防松卡扣，穿入电缆后拧紧锁紧螺母，就能把电缆外护套牢牢压紧，既可以防止电缆被拉扯时线芯和插针脱开，也能在进线位置实现IP65级别的密封，阻挡现场的切削液、粉尘、雨水从进线位置进入连接器内部。

　　连接器的锁紧机构采用双侧搭扣设计，两个搭扣对称分布在壳体两侧，搭扣上带自锁卡位，公母端对插到位后，把两侧搭扣压下就能自动锁死，不会因为设备运行的持续振动出现松脱，需要拆开的时候只要扳动搭扣的解锁位就能轻松脱开，不需要额外借助工具，搭扣的铰接位置做了耐磨衬套设计，反复插拔扣合也不会出现铰接孔磨损松旷的问题。插针部分采用16针等间距排布，针脚的载流量按照工业控制回路的常用负载设计，既可以传输24V直流控制信号，也能承载小功率的交流供电回路，针脚之间的绝缘间距满足电气安全规范要求，不同电位的针脚之间不会出现爬电击穿的问题，插针的接触端采用弹性冠簧结构，插合后接触电阻小，大电流通过时不会出现局部过热的问题。

　　从建模设计的细节来看，整个壳体的棱角位置都做了合理的工艺圆角，既避免压铸成型时出现应力开裂，也能防止安装维护时锋利的边角划伤操作人员，壳体外部的加强筋沿着受力方向排布，在不增加壳体壁厚的前提下提升整体结构强度，让连接器在受到侧向冲击的时候不会出现壳体开裂的问题。安装边界方面，这款连接器的底部安装孔间距、壳体突出安装面的高度、格兰头的最大外径都符合行业通用的安装尺寸规范，可以直接替换同规格的其他品牌产品，不用重新在设备面板上开孔改尺寸，做设备改型的时候可以直接选用，减少结构设计的重复工作量。进线端的格兰头适配常规外径的多芯控制电缆，不需要额外定制特殊规格的密封接头，现场布线时可以直接采购常规电缆配套使用。

　　在实际选型应用的时候，要注意这款16针连接器的针脚定义可以根据实际回路需求做调整，既可以全部走信号回路，也可以混合布置动力针和信号针，只要单针载流量满足负载要求即可，壳体的防护等级在搭扣锁紧、格兰头拧紧的状态下，可以适应户外无遮挡的安装场景，也能用在有切削液飞溅的机床设备内部，不需要额外做防护遮罩。建模的时候所有配合面都预留了合理的公差间隙，公母端对插的导向槽做了导入斜角，现场对插的时候不需要反复对准位置，顺着导向槽就能顺利插合，不会出现针脚顶歪的问题，搭扣的锁紧行程也做了运动仿真验证，扣合过程中不会和壳体、电缆出现干涉，解锁的时候扳动角度合理，不会出现搭扣掰到极限位置还脱不开的问题。
