小型爪式柔性联轴器结构三维设计

做传动结构设计快十二年，经手的联轴器选型少说也有上百种，这次做的这款小型爪式柔性联轴器，最早是给桌面级3D打印机送料轴、小型检测设备传动模组做配套适配的，这类场景的共性痛点很明确：安装空间被压到极限，两轴对中精度没法做到工业级设备的丝级公差，传动过程中还会有频繁的启停冲击，普通刚性联轴器装上去，要么因为对中偏差憋坏轴承，要么冲击载荷直接把轴端键槽崩裂，之前试过几款市面现成的微型联轴器，要么是外径太大塞不进安装腔，要么是弹性体寿命不够，连续跑三个月就出现蠕变松弛，传动间隙直接超差。

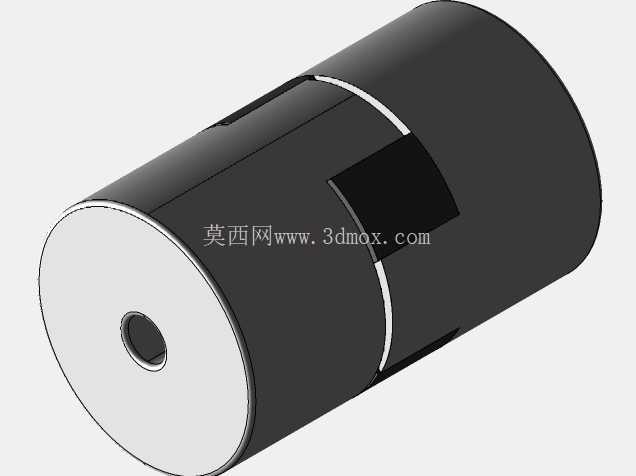

这款联轴器的整体结构走的是极简紧凑路线，主体采用两段式金属毂体加中间弹性嵌件的组合，没有多余的外露紧固件，整体外轮廓做了全圆柱修型，没有突出的锁紧螺丝头，安装的时候可以直接顺着安装腔的内孔推到位，不用额外预留螺丝避让空间，这一点对空间受限的小型设备来说特别实用——之前做一款便携光谱仪的传动结构时，就是因为选的联轴器锁紧螺丝突出1.2mm，整个腔体要额外加厚2mm，整机重量多了18克，对便携设备来说这个增量已经很影响手持手感了。

从功能特性上看，这款联轴器的爪式咬合结构做了弧度优化，不是传统的直齿爪型，每个爪的啮合面做了1.5度的倾角，弹性嵌件卡进去之后不会因为正反转冲击出现轴向窜动，同时能补偿0.3mm以内的径向偏差、1度以内的角向偏差，还有0.2mm的轴向伸缩余量，完全能覆盖小型设备加工、装配带来的公差累积，不用在装配的时候反复打表调对中，一线装配的师傅反馈装这个件比装刚性联轴器省一半的时间，对中小批量生产的设备来说，装配效率的提升其实比零件本身的成本更影响整体产能。

设计的时候特意把两端的轴孔做了统一基准，两端轴孔的同轴度公差控制在0.02mm以内，不管是配3mm的微型电机轴还是5mm的负载轴，锁紧之后的传动跳动都能控制在0.05mm以内，满足小型编码器、精密送料辊这类对传动跳动有要求的场景。毂体的材质选的是高强度铝合金，表面做了硬质阳极氧化处理，耐磨性能比普通铝件高3倍以上，中间的弹性嵌件用的是高阻尼聚氨酯，既能吸收传动过程中的振动，又不会因为长期受压出现永久变形，之前做过连续800小时的满载启停测试，弹性嵌件的压缩永久变形率不到3%，完全能满足小型设备3年以上的使用寿命要求。

安装边界这块我在建模的时候特意留了足够的适配余量，整体外径控制在18mm，总长度25mm，两端轴孔的锁紧方式用的是顶丝锁紧，顶丝的位置做了沉孔处理，锁紧之后顶丝端面和毂体外圆齐平，不会有突出部分，安装的时候相邻的零件只要预留0.5mm的径向间隙就不会出现运动干涉。轴向安装尺寸上，两端轴孔的插入深度都是8mm，只要轴端插入深度不小于6mm就能保证足够的锁紧力，不会出现运转过程中轴松脱的问题，不管是水平安装还是垂直安装的场景都能适配，之前给一款小型垂直送料的检测设备用这款结构，连续跑了半年多没有出现过松脱打滑的问题。

很多刚入行的结构工程师选联轴器的时候只会看扭矩参数，其实小型传动场景里，安装空间、公差补偿能力、装配便利性往往比额定扭矩更重要，这款联轴器的额定扭矩虽然只有0.5N·m，但刚好覆盖了微型直流电机、步进电机这类小型动力源的输出扭矩范围，不会出现选型冗余带来的成本和空间浪费，建模的时候所有配合面都做了公差标注，不管是拿去做机加工打样还是开模量产，都能直接导出工程图使用，不用再二次调整尺寸。另外整个模型的装配关系做了全约束，动效模拟的时候可以直观看到爪部和弹性体的咬合状态，做传动干涉检查的时候能直接调用，不用重新做装配约束，对做小型设备结构设计的同行来说，拿来改改轴孔尺寸就能直接用到自己的项目里，能省不少建模的时间。
