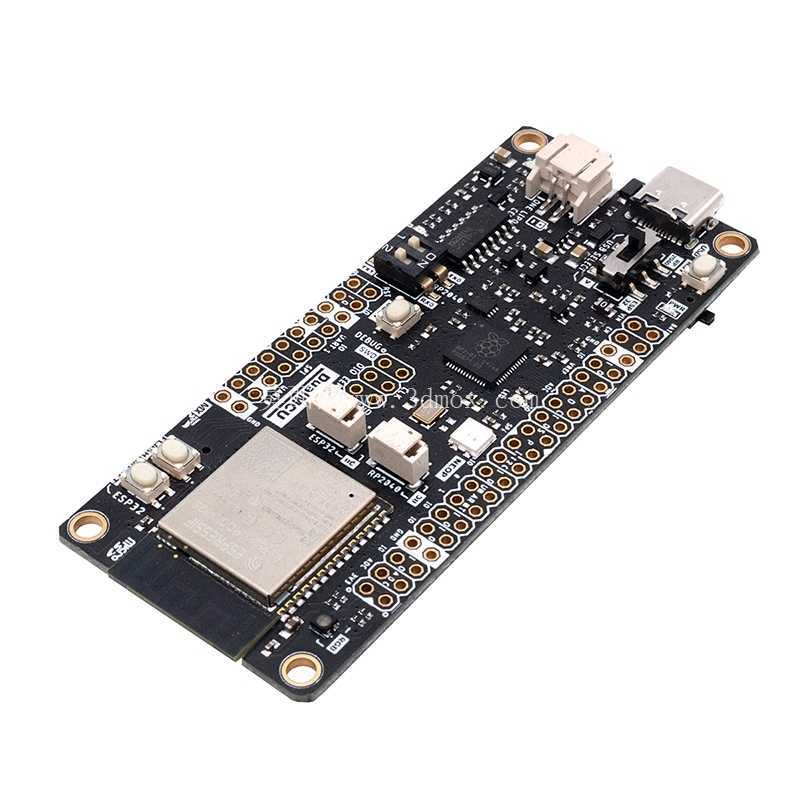

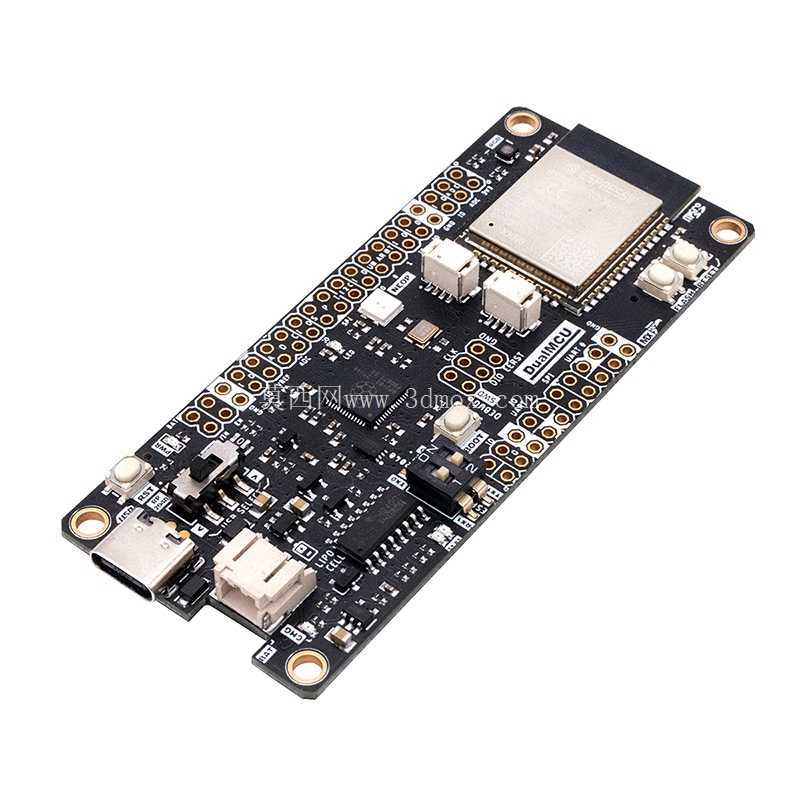

这款双控核心板在结构设计阶段,优先考虑了嵌入式开发场景下的外设扩展兼容性,板载两颗核心控制器分别承担实时控制与无线联网功能,可直接嵌入小型物联网终端、桌面级智能设备、教学实验装置中使用,无需额外搭配核心转接模块。从布局来看,Type-C供电与数据接口布置在板边短侧,配套的CH340C串口转换芯片紧邻接口放置,缩短高速差分信号走线长度,减少信号干扰风险;标准USB-A接口布置在Type-C接口同侧下方,可直接外接USB外设或作为主机接口输出,适配多数嵌入式项目的外接设备连接需求。板载两颗功能按键分别承担复位与启动模式切换功能,按键触发行程适配常规调试操作的按压手感,周边预留0.8mm安全间隙,避免焊接或组装过程中与周边阻容件产生干涉。

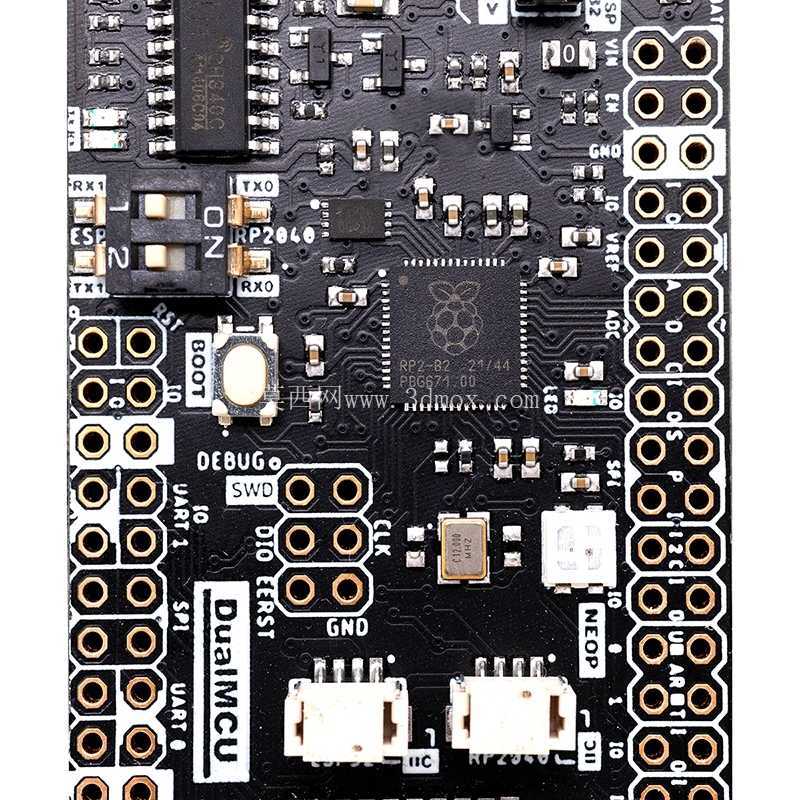

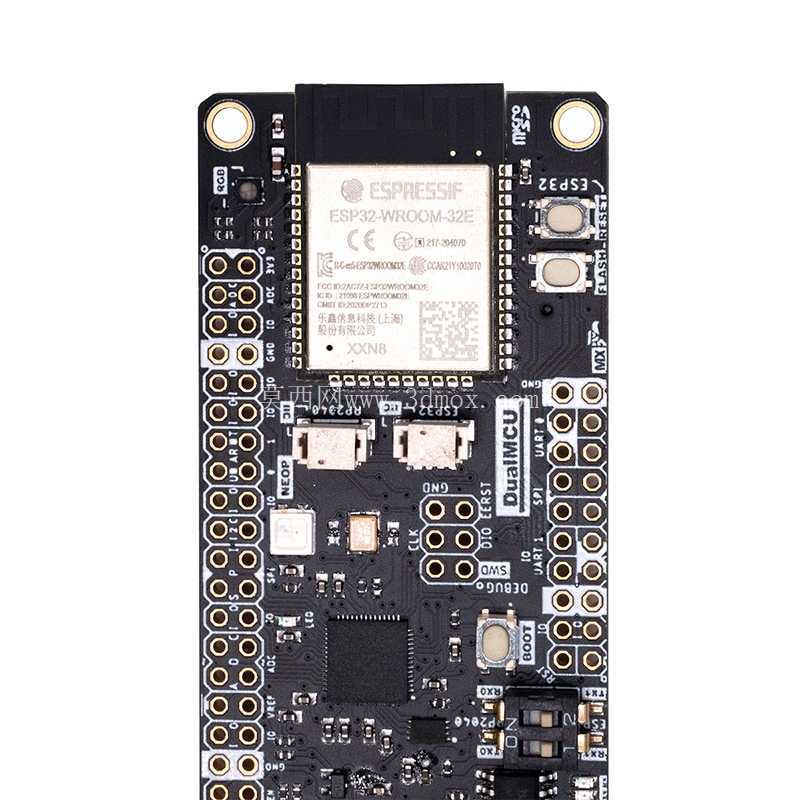

核心主控区域,RP2040芯片布置在板身中部偏左位置,周边预留足够的覆铜散热区域,可满足持续运行IO控制、电机驱动逻辑时的散热需求;ESP32模块布置在板身右侧区域,模块天线区域净空处理,避开周边金属接插件与高器件的信号遮挡,保证WiFi与蓝牙信号的传输稳定性。板边两侧统一布置2.54mm间距排针焊盘,所有IO口全部引出,排针焊盘位置与常见的单片机开发板孔位兼容,可直接插接在面包板上使用,也可通过铜柱固定在项目外壳内,安装孔位布置在板身四个角位置,孔径适配M2规格固定螺丝,安装时板底预留2mm间隙,避免焊盘与安装面直接接触造成短路。
从实际应用角度,这款双控板可同时承担两类任务:RP2040负责实时性要求较高的电机闭环控制、传感器数据采集、IO逻辑输出,其可编程IO特性可灵活模拟各类通信协议,适配不同类型的外接传感器;ESP32负责WiFi、蓝牙无线联网,实现数据上传云端、远程指令接收、蓝牙配网等功能,两颗核心通过串口实现内部数据交互,无需开发者额外搭建双板通信的硬件线路。设计过程中对板上器件高度做了统一管控,最高器件为USB-A接口,整体高度控制在12mm以内,可适配多数薄型嵌入式项目的外壳内部空间,板上电源回路做了独立分区,模拟地与数字地单点连接,减少电机驱动等大电流回路对无线通信模块的信号干扰。

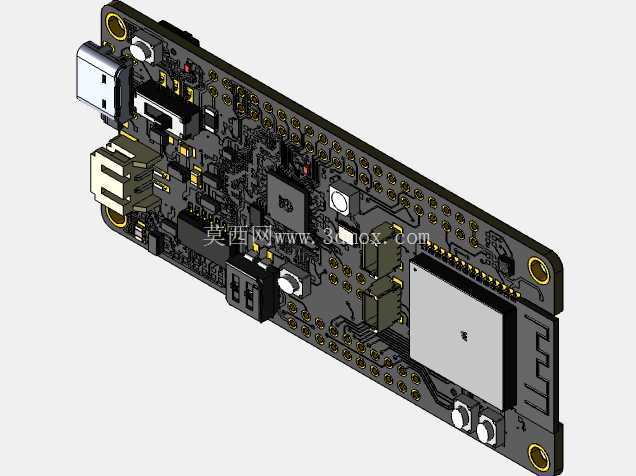

电源输入支持Type-C 5V供电,也可通过排针引脚接入3.3V外部电源,板载稳压芯片布置在电源入口附近,散热焊盘充分连接覆铜,可提供最大1A的3.3V稳定输出,满足外接传感器、小型执行器的供电需求。板载状态指示灯分别对应电源、运行、无线连接状态,指示灯布置在板边易观察位置,调试时无需外接额外显示设备即可判断板卡运行状态。对于结构设计从业者而言,这款板卡的三维模型可直接用于嵌入式项目的外壳设计、安装布局校核,导入装配后可直接核对接口位置、器件高度与安装孔位,避免外壳开模后出现接口对位偏差、器件顶壳等问题;对于设备选型人员,可通过模型直观评估板卡的外设接口位置是否适配项目内部走线布局,提前规划线路走向与固定方式,减少样机打样阶段的反复修改成本。
- 全部评论(0)
- 模板大小: 74.99 MB
- 售价:5金币
- 下载次数: 230
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通讯工具类
