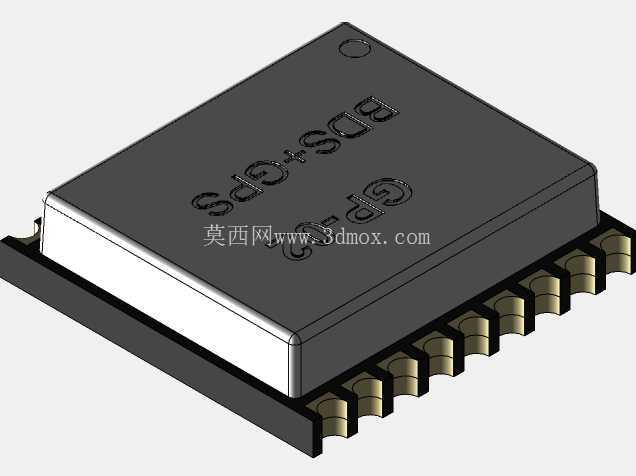

安信可GP-02多星导航SMD接收模块

在车载定位终端、户外测绘手持设备、共享出行车辆定位单元、工业资产追踪终端这类需要卫星定位能力的硬件开发场景中，选型合适的GNSS接收模块是结构设计与硬件适配阶段的核心环节之一，GP-02作为表贴式多模卫星导航接收SoC模块，在小体积定位终端的设计中有着较高的适配性。从实际功能落地角度看，这款模块集成了射频前端、数字基带处理器、32位RISC架构CPU、电源管理单元，同时自带源天线检测与保护功能，不需要额外搭配过多外围射频电路，就能实现对中国北斗卫星导航系统、美国GPS、俄罗斯GLONASS三套卫星导航系统的信号接收，支持多系统联合定位，相比单GPS系统的接收模块，在城市楼宇遮挡、林下作业这类信号易受遮挡的场景下，能捕获更多可用卫星信号，有效提升定位成功率与位置数据更新的稳定性，减少定位漂移的出现概率。

从结构设计维度考量，这款模块采用标准SMD表贴封装形式，引脚沿模块两侧排布，在PCB布局阶段可以直接按照表贴器件的回流焊工艺要求设置焊盘，不需要额外设计插件过孔，能有效压缩定位功能单元在主板上的占用面积，适配便携设备、小型追踪器这类对内部空间有严格限制的产品设计需求。做封装建模时需要严格把控模块的外形尺寸边界，模块本体的高度公差、引脚共面度参数都要贴合实际焊接工艺要求，避免出现三维建模阶段预留的安装间隙不足，导致SMT贴片时出现器件顶壳、焊接虚焊的问题；同时模块周边需要预留合理的净空区域，一方面避免周边高频电路对卫星信号接收造成干扰，另一方面也给焊接过程中的器件对位、返修时的热风枪操作留出操作空间。

在设计思路上，这类高集成度导航模块的三维建模需要兼顾两个核心维度：一是器件本体的外形还原度，包括顶面的标识丝印、引脚的金属弧度、封装边角的成型细节都要准确还原，方便在结构评审阶段直观确认器件与周边壳体、屏蔽罩、相邻元器件的干涉情况；二是安装基准的准确性，模块的定位基准点要与 datasheet 中的第一引脚标识对应，确保PCB封装导入装配时，器件的坐标位置与实际焊接位置完全匹配，不会出现三维装配验证无问题、实际生产时出现位置偏移的情况。实际选型适配时还要注意，这类卫星接收模块的安装位置要尽量远离主板上的DC-DC开关电源、高速数字信号走线，三维建模阶段可以同步模拟模块上方的壳体材质，若壳体采用金属材质需要在对应位置预留天线开窗，避免金属屏蔽导致卫星信号无法正常接收；若采用塑料壳体则要确认壳体与模块顶面的间隙，避免装配压力直接作用在模块封装本体上，长期使用导致封装开裂或引脚脱焊。

从实际应用的适配场景来看，这款模块除了常规的车载、手持设备应用，还可以适配电动两轮车的防盗定位单元、宠物追踪器、农业机械的作业轨迹采集终端、智慧物流的货件定位标签这类对功耗、体积都有较高要求的产品，高集成度的SoC设计能减少外围BOM的器件数量，既降低了硬件成本，也减少了主板上的器件点位，给结构设计留出更多的堆叠调整空间。做三维模型搭建时，需要准确还原模块侧面引脚的伸出长度、引脚间距，以及模块顶面的定位标记点，方便硬件工程师在PCB布局时快速核对封装尺寸，也方便结构工程师在整机装配阶段检查模块与周边结构件的安全距离，尤其是在带屏蔽罩的设计中，要准确计算屏蔽罩内壁与模块顶面、引脚的安全距离，既要保证屏蔽效果，也要避免屏蔽罩压触模块引脚造成短路。
