双通道32A电机驱动板PCB结构设计

在移动机器人、小型AGV、大功率模型载具这类需要双路直流电机独立调速的设备开发中，电机驱动模块的结构适配往往是结构设计环节容易踩坑的点——很多工程师选型时只关注电气参数，忽略了驱动板的实际安装尺寸、散热结构凸起高度、接线端子的排布方向，等到打样完装机才发现干涉、接线空间不足、散热鳍片与周边结构距离不够影响对流等问题，这类问题在紧凑结构的小型设备里尤为常见。这款Sabertooth双32A电机驱动器的比例PCB模型，核心就是为结构设计阶段的空间校核提供参照，避免因缺乏精准结构数据导致的装机返工。

从实际功能层面看，这类双通道大电流电机驱动器，主要承担两路直流有刷电机的正反转、调速控制，单路持续输出电流可达32A，峰值电流冗余更高，足够支撑100kg级以内的移动平台双轮驱动、或者小型机械臂关节的大扭矩电机驱动需求，在教育机器人、竞赛机器人、小型工业巡检AGV、重载模型设备里应用非常广泛。不同于小电流驱动模块可以直接贴装在主控板上，32A级别的驱动模块因为大电流通断的发热问题，必须配备独立的大面积散热结构，这也是结构设计时需要重点考量的部分。

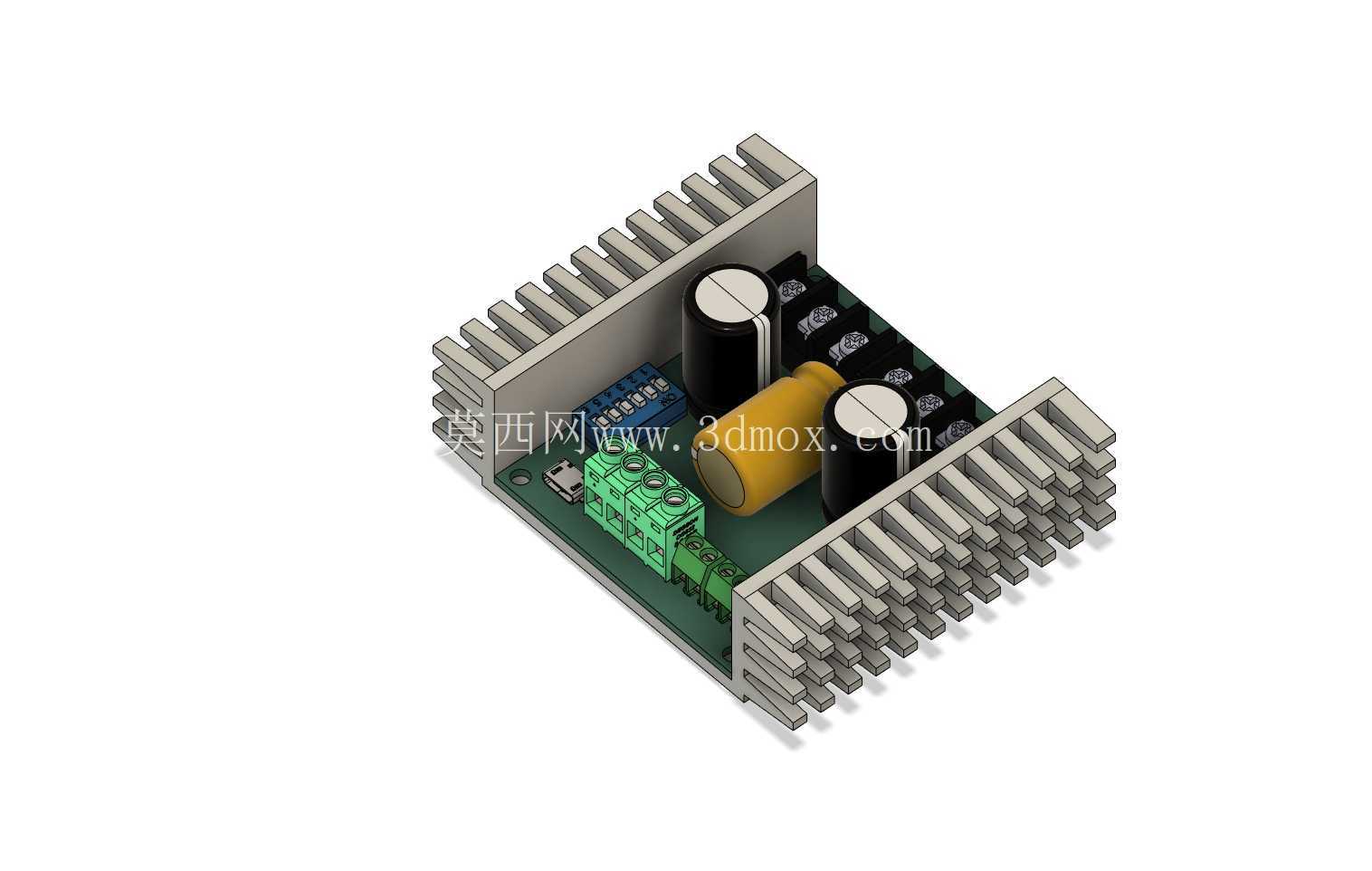

这款模型的设计思路完全围绕结构校核的实用需求出发，没有做过度精细的内部晶圆级建模，而是把所有影响安装和空间占用的外部结构、元件高度都做了等比例还原。首先是两侧的梳状散热鳍片，这部分是整个模块高度最高的结构，鳍片采用平行排布的铝挤散热结构，鳍片间距预留了足够的自然对流空间，建模时准确还原了鳍片的总高度、每一片鳍片的厚度与间距，以及散热底座与PCB板的贴合高度，设计人员在做整机结构排布时，可以直接参照这个模型预留散热空间，避免出现鳍片被外壳或者其他结构件贴死、导致散热效率骤降引发过流保护的问题。

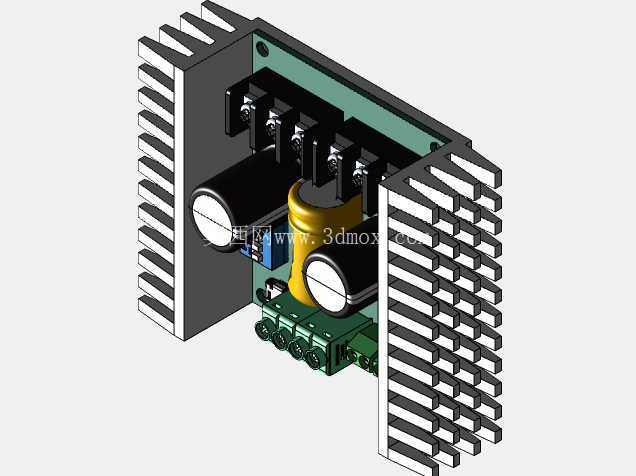

PCB本体的尺寸边界做了精准还原，板上所有高出板面的元件都按照实际手工测量的尺寸做了建模：板载的大容量电解电容，是板上除了散热鳍片之外高度最高的圆柱元件，两个大电解的位置、直径、高度都准确还原，避免结构设计时电容顶部与上层板或者外壳干涉；黄色的功率电感、接线端子排、拨码开关、状态指示灯这些元件的位置和高度也都做了对应，其中绿色的接线端子排位于板载一侧，建模时还原了端子的接线口朝向、螺丝固定位的高度，设计人员可以直接参照这个模型预留接线的操作空间，不用等实物到手才发现端子朝向设备内壁、没有空间拧线或者插插头。

安装边界方面，模型还原了PCB板的四个安装孔位的相对位置、孔径大小，结构设计时可以直接参照孔位设计支撑柱或者安装凸台，不用反复核对实物的安装尺寸。需要注意的是，因为这是用于空间校核的比例模型，板上的部分小型阻容元件做了简化处理，用近似的方块或者圆柱替代，不会影响整体的空间占用判断，但如果需要做精细化的EMC结构设计，还是需要结合官方的规格书做进一步的细节核对。

在实际的设备结构设计流程里，这类驱动板的排布通常需要考虑几个工程细节：一是散热鳍片的朝向要顺着设备内部的风道方向，如果设备有强制风冷风扇，要让气流顺着鳍片的间隙流过，提升散热效率；二是大电流的接线端子要尽量靠近设备的穿线孔位置，减少动力线在设备内部的走线长度，降低大电流线路对主控信号的干扰；三是驱动板要尽量远离无线接收模块、陀螺仪这类对电磁干扰敏感的元件，或者在中间预留金属屏蔽板的安装空间，这些排布要求都可以依托这个精准的比例模型在三维设计阶段完成验证，不用等到实物装机才发现布局不合理。

很多刚接触移动设备结构设计的工程师，容易忽略驱动模块的散热空间预留，把驱动板塞在设备的密闭角落，结果大负载运行时驱动板过热触发保护，导致设备停机，这类问题在前期三维设计阶段如果有准确的模型参照，完全可以提前规避。另外，接线端子的空间预留也是常见的问题点，很多人设计时只留了PCB板的平面尺寸，没考虑端子接线后插头或者线鼻子的突出长度，导致外壳盖不上，或者接线后线材弯折半径过小存在断线隐患，这个模型把端子的突出长度、接线方向都做了还原，设计时可以直接把接线后的线材弯折空间也一并考虑进去，让整体结构设计更合理。

从结构设计的实用性角度看，这类比例模型不需要做到生产级的精细度，只要把所有影响空间排布、安装干涉的外部特征、元件高度、安装孔位做准确还原，就足够支撑前期的方案设计和结构校核，能大幅减少实物选型后的结构调整工作量，缩短设备开发的迭代周期。尤其是在做紧凑结构的小型移动设备时，每一寸内部空间都需要精准利用，有准确的元件模型做参照，才能在有限的空间里把各个模块的排布做到最合理，兼顾散热、接线、维护的多重需求。
