食品行业用全自动双面贴标设备结构设计

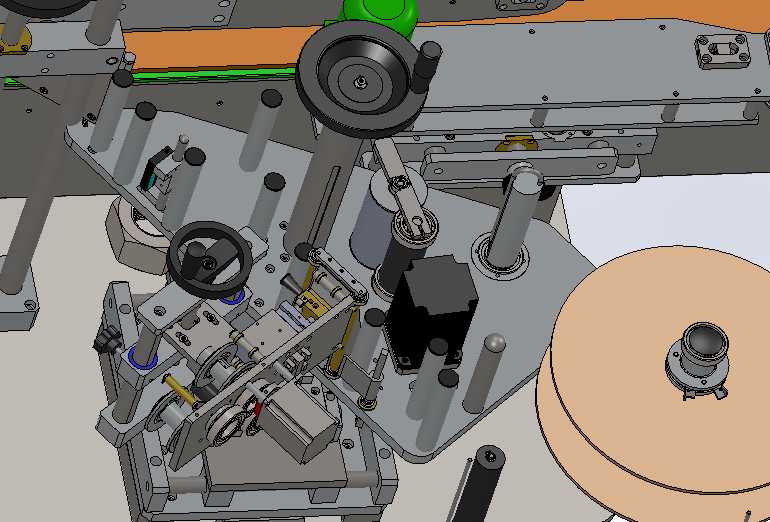

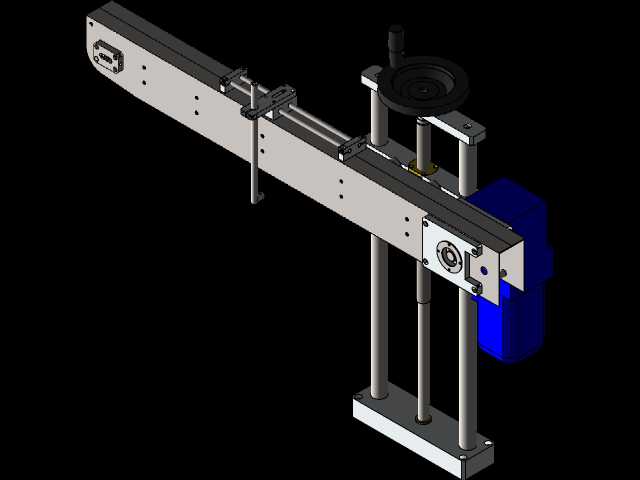

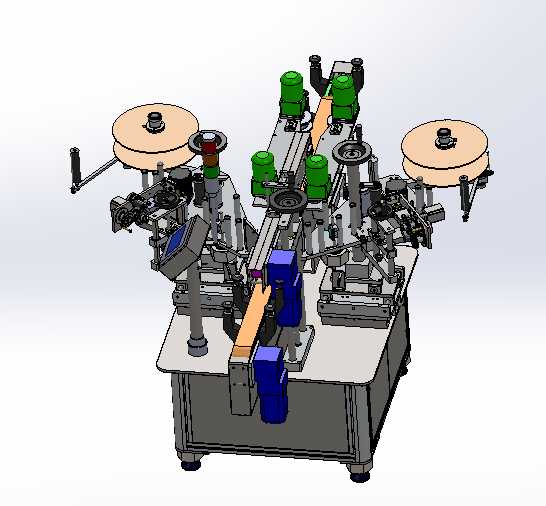

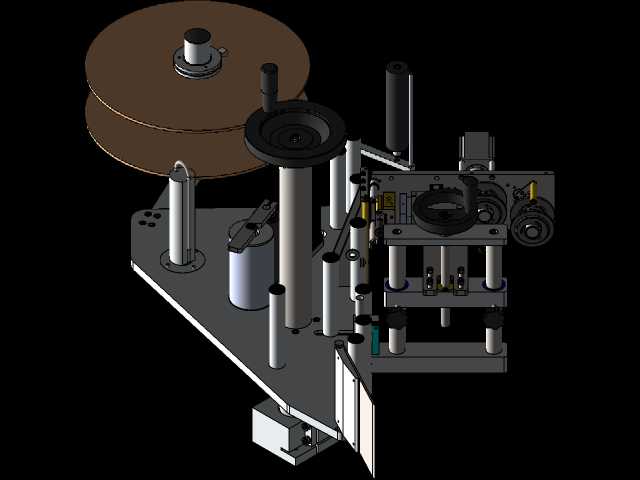

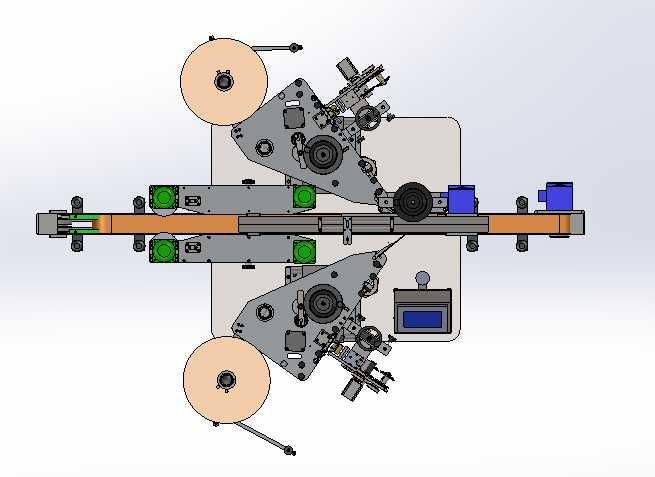

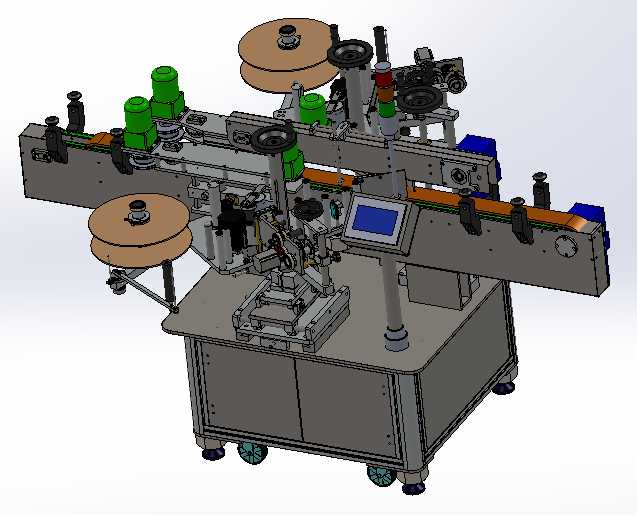

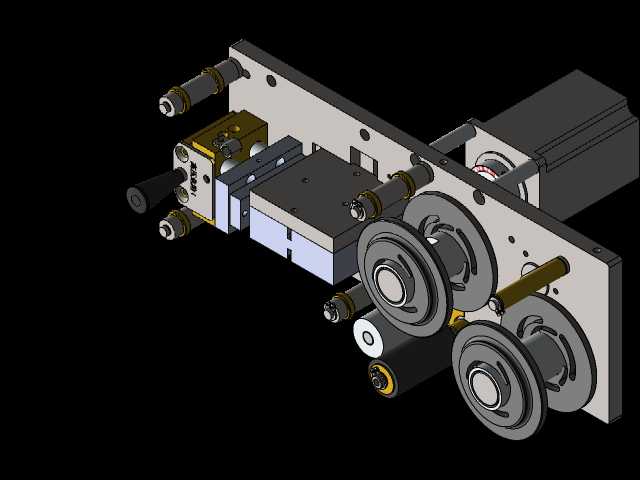

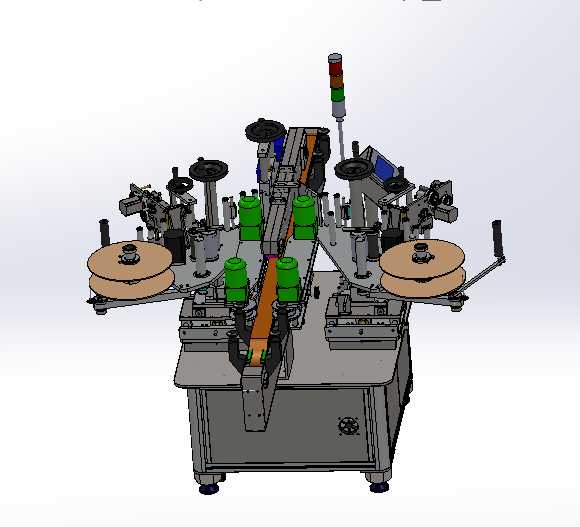

本模型为面向食品行业瓶类产品的全自动双面贴标设备，采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块进行独立装配约束，完整还原设备实际运行的机械逻辑。模型整体分为底部机柜支撑模块、中部输送定位模块、双侧贴标执行模块、顶部标带供收模块以及人机交互控制模块，各模块间的装配关系完全匹配实际设备的安装公差要求，可直接用于结构验证与方案展示。渲染阶段采用工业设备常用的金属哑光材质搭配工程塑料亮色区分功能部件，输送皮带采用橙色橡胶材质还原真实产线视觉效果，机柜部分采用磨砂金属材质体现设备厚重稳定的工业质感，操作显示屏采用玻璃面板加塑料边框的材质组合，标带卷采用纸质卷料搭配黑色张紧轮的材质区分，整体渲染效果层次分明，各部件辨识度高，可清晰展示设备的结构布局。结构设计上，设备采用长条形输送线贯穿整体机身，输送线上配置多组可调式定位夹具，可适配方瓶、油瓶等不同规格的食品行业常用容器，输送线两侧对称布置贴标执行机构，每组机构包含标带供料盘、收料盘、张紧辊组、抚标压轮组件，可同步完成容器双侧的贴标作业，贴标位置可通过调节手轮进行横向、纵向的参数调整，适配不同高度、不同宽度的瓶型贴标需求。设备机身集成打码机构，可在贴标过程中同步完成产品编号、生产日期的喷印作业，无需额外配置后置打码工位，有效缩减产线占用空间。底部机柜采用带脚轮的落地式结构，脚轮带刹车锁定功能，方便设备移位与工位固定，机柜内部预留电气元件安装空间，机身立柱上安装触控式人机交互屏，可直接设置贴标参数、输送速度、打码内容，操作逻辑清晰。设计过程中充分考虑设备的运行稳定性，各传动辊组均配置独立的调节结构，可对标带张紧度进行精细调整，避免贴标过程中出现标带偏移、贴标褶皱的问题，贴标工位配置导向定位结构，可保证瓶体输送过程中姿态稳定，确保双面贴标的位置精度，双侧贴标头的独立调节设计也让设备可兼容单侧贴标、定点贴标等不同生产需求，拓展设备的适用场景。
