全自动给袋式软包装充填封口包装机

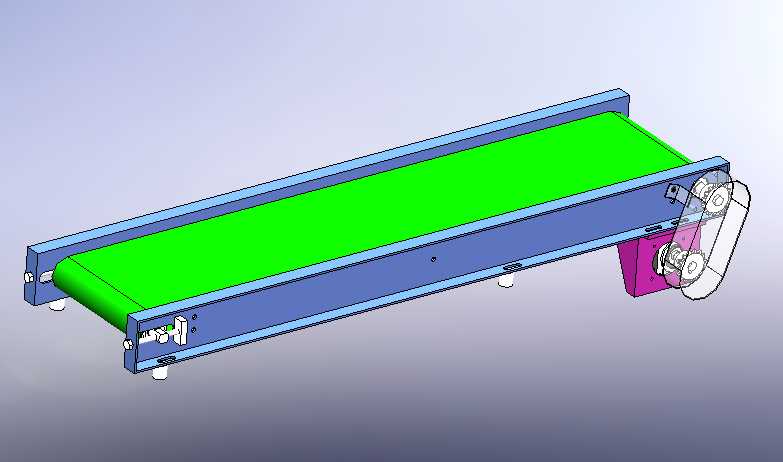

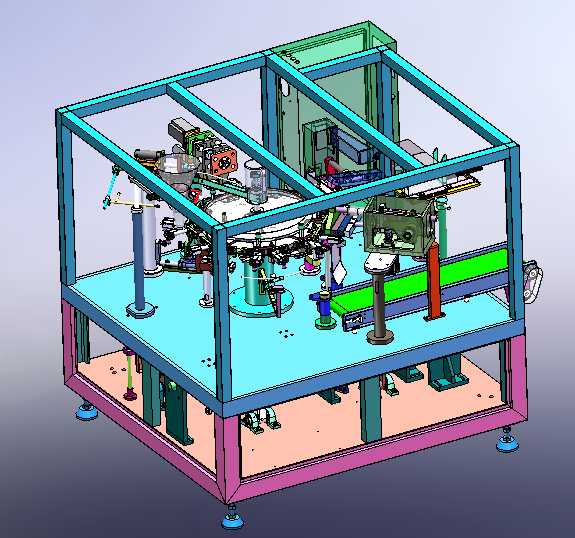

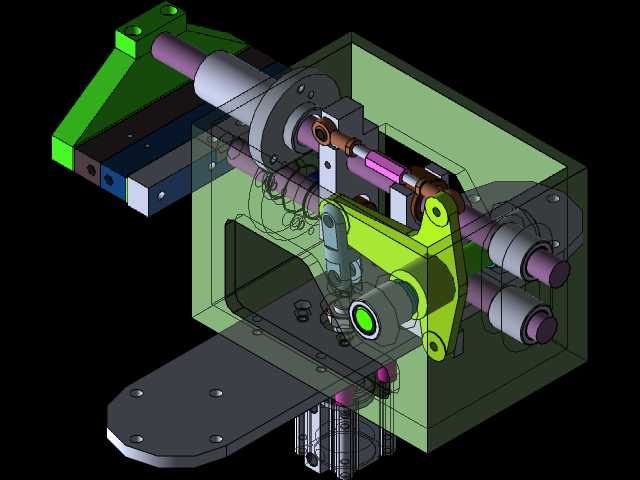

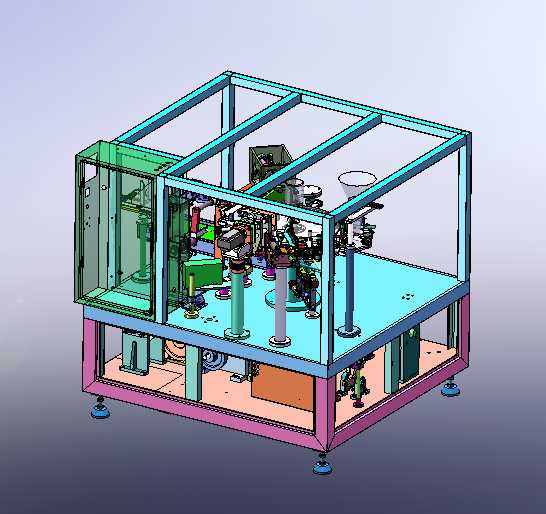

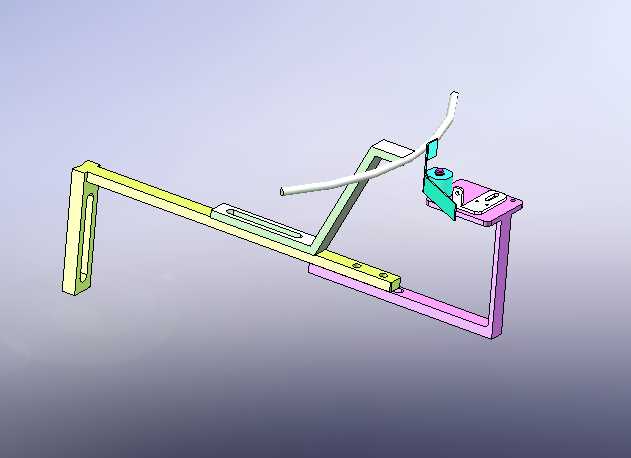

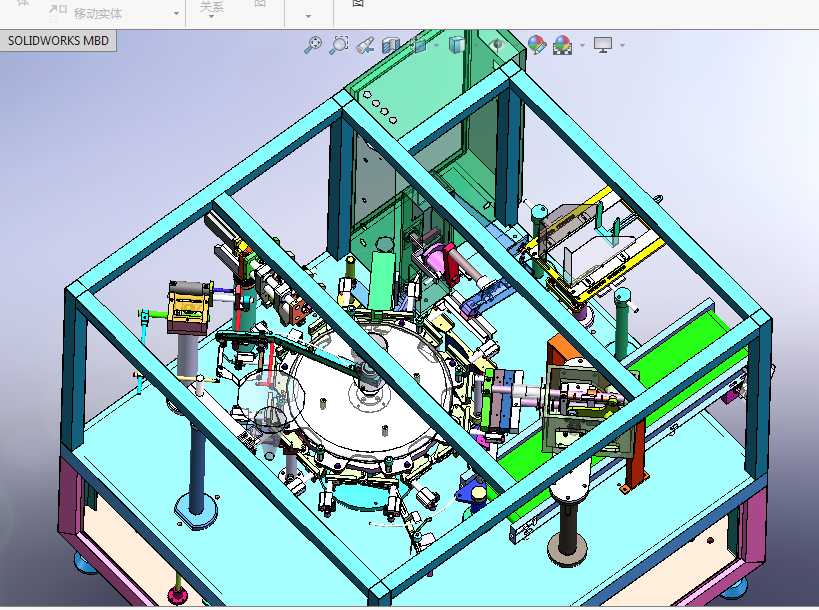

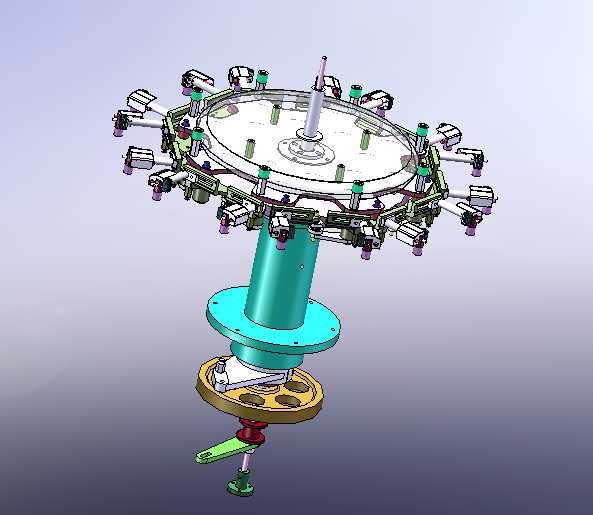

本模型为全自动送袋包装机三维设计成果，采用SolidWorks完成全参数化建模与装配校验，整体结构按照软包装生产的工艺流程进行模块化布局设计，可直观呈现设备从取袋、开袋、物料充填到封口输出的全流程作业逻辑。建模过程中对设备各功能模块进行了精细化的结构还原：底部采用方通焊接成型的机架基座，搭配可调式减震脚杯，可适配不同平整度的车间安装地面，基座内部预留了传动系统、气动元件及电控组件的安装空间，将动力与控制元件集中布置在下层区域，既方便后期维护检修，也能降低上层作业区域的噪音与振动干扰。上层作业区域采用透明防护围板与铝型材框架搭建的安全防护结构，既可以清晰观察内部机构的运行状态，也能避免生产过程中人员误入作业区间引发安全隐患。内部核心作业机构包含回转式多工位转盘组件，依次设置取袋工位、开袋工位、物料装填工位、热封口工位、成品输出工位，各工位配套对应的真空吸盘取袋机构、气动撑袋机构、计量下料组件、恒温热封压合机构，各机构之间通过凸轮传动与气动驱动实现精准的动作时序配合，可自动完成包装袋的拾取、袋口撑开、定量物料充填、袋口热封、成品输出的连续化作业。建模阶段对所有运动部件进行了装配干涉检查，确保各机构在运行过程中无碰撞卡滞问题，同时对不同部件赋予了差异化的材质外观：机架部分采用金属烤漆材质，防护围板采用半透明亚克力材质，传动部件采用金属加工件材质，气动管路采用对应颜色的工程塑料材质，通过渲染处理可清晰区分不同功能的组件，直观呈现设备的结构层次与装配关系。该设备的设计围绕软包装产品的自动化生产需求展开，可适配多种规格的预制包装袋，通过更换少量配套工装即可适配不同物料的包装作业，整体结构紧凑，工位布局合理，可有效提升软包装生产的自动化水平，降低人工操作的劳动强度，保障包装成品的质量一致性。
