双轮导向缆绳滑轮传动结构

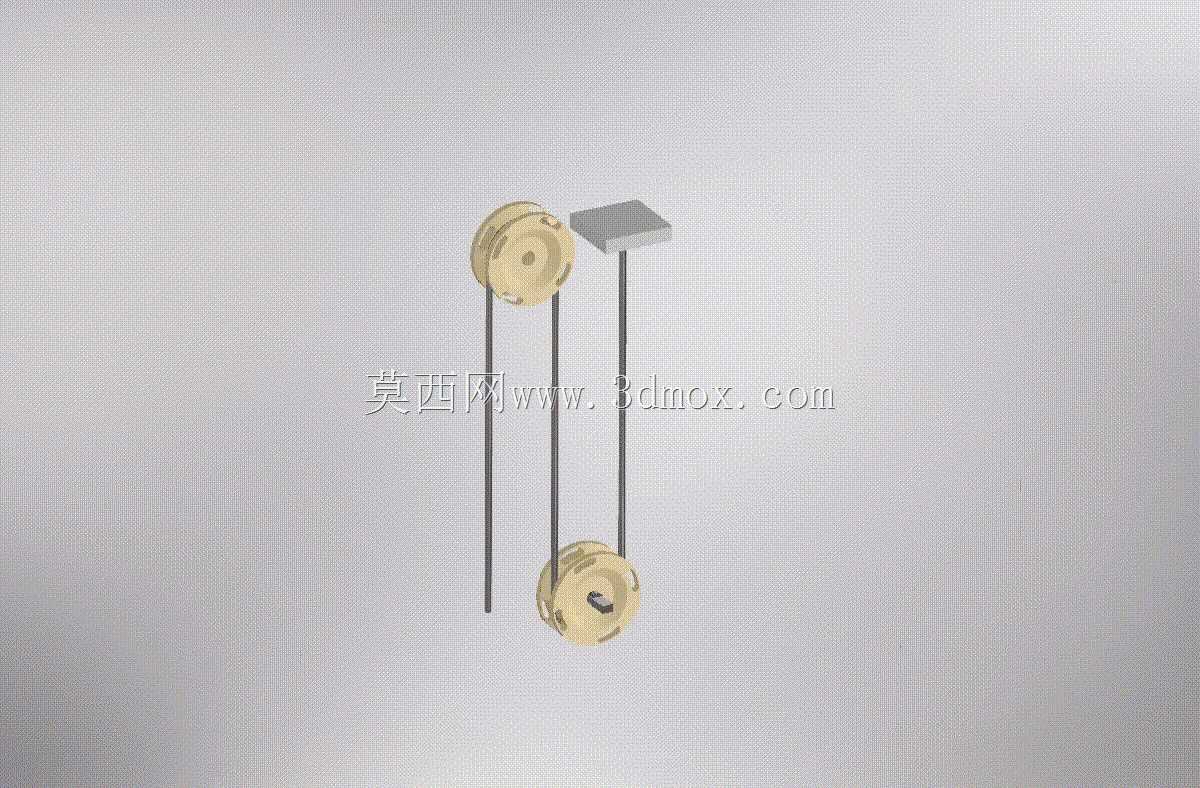

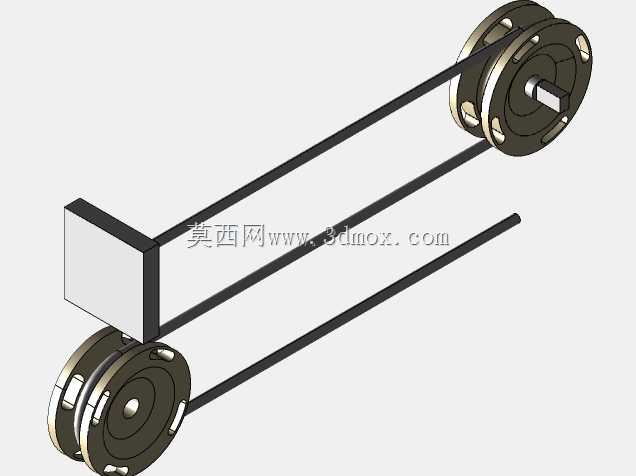

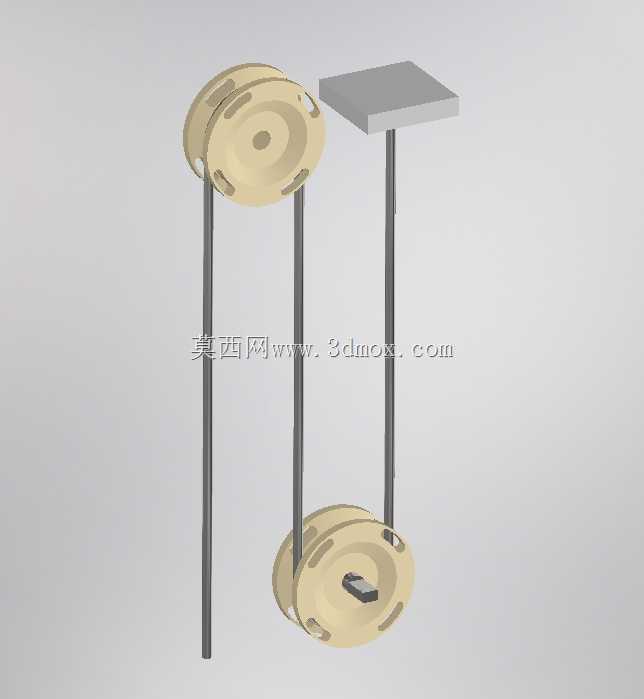

　　这套缆绳滑轮结构常应用在需要长距离柔性传动的场景里，比如小型起重设备的导向段、自动化仓储的货位牵引机构、户外检测设备的升降拉线结构，甚至舞台幕布的牵引排布也能见到同原理的结构变体。设计之初首先要考虑的是缆绳的走线弯折半径，两个滑轮的轮槽弧度完全匹配常用直径的编织缆绳，避免缆绳在轮槽内出现挤压变形、局部应力集中的问题，从根源上降低缆绳长期往复运动的磨损速率。上下两组滑轮通过三根平行的金属导向杆完成定位，杆体本身既承担滑轮组的支撑载荷，也作为安装时的定位基准，安装端预留的方形安装板可以直接通过螺栓固定在设备的机架平面上，不需要额外加工复杂的安装支座，能大幅降低现场装配的调整工作量。结构设计时特意做了装配约束的验证，

　　滑轮与导向杆之间预留了合理的转动间隙，既保证滑轮转动时无卡滞，也不会出现轴向窜动导致缆绳脱槽的问题；轮体采用中间带减重空腔的结构，在保证轮槽侧壁强度足够承受缆绳侧向拉力的前提下，尽可能降低转动件的自重，减少往复牵引时的惯性冲击。实际使用中，这套结构可以根据走线需求调整上下滑轮的间距，导向杆上预留的多个安装位能适配不同行程的牵引需求，当缆绳需要转向90度或者改变牵引方向时，只需要调整安装板的固定角度即可完成导向方向的调整，不需要额外更换结构件。轮槽的表面做了圆滑过渡处理，没有尖锐棱角，不会刮伤缆绳的外层编织保护层，长期运行时能有效延长缆绳的更换周期；三根导向杆呈三角形排布，相比双杆支撑的结构抗扭性能更强，即使缆绳牵引时存在偏载力，

　　也不会出现杆体弯曲变形、滑轮卡滞的故障。安装边界上，方形安装板的四个固定孔位间距符合通用型材的安装孔距标准，不管是焊接在钢制机架上，还是通过T型螺栓固定在铝型材框架上，都能直接对位安装，不需要现场重新配打孔位；滑轮的外径尺寸经过核算，保证缆绳弯折时的曲率半径在缆绳厂家推荐的安全范围内，避免小半径弯折导致缆绳内部纤维断裂，引发牵引失效的安全隐患。
