电动车辆用永磁同步直流驱动电机结构

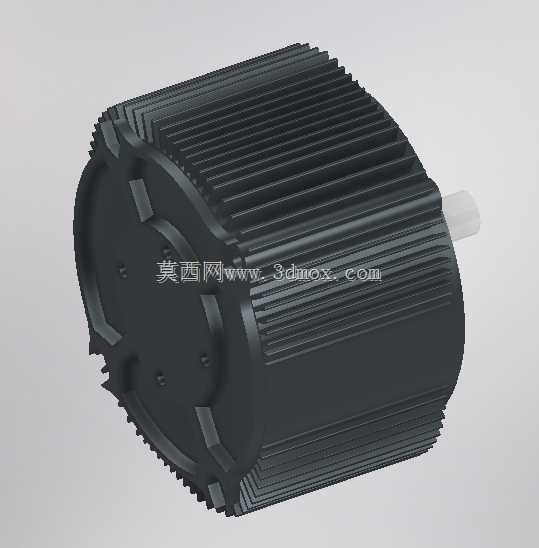

　　这款驱动电机的设计初衷是匹配低压电动车辆的动力输出需求，适配100VDC及以下电压等级的车载电池组供电场景，可直接搭载于轻型电动摩托、小型电动改装车、低速场地作业车辆的动力系统中，作为整车核心动力输出单元，替代传统有刷直流电机，提升动力转换效率与运行可靠性。从结构设计来看，整机采用内置永磁转子的IPM结构，区别于表贴式磁钢结构，内置式布局能在高转速工况下更好地固定磁钢，避免高速离心力导致磁钢脱落的风险，同时优化磁路分布，提升弱磁调速区间的性能表现，适配车辆行驶过程中宽转速范围的动力输出需求。定子部分采用带密集散热筋的一体式机壳设计，机壳表面的轴向散热筋直接与外界空气接触，在车辆行驶过程中可借助迎面气流实现自然风冷，

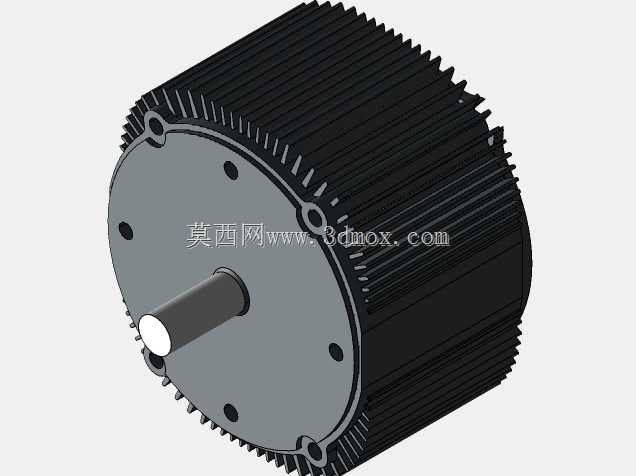

　　无需额外加装散热风扇与水冷管路，简化整车动力系统的配套结构，降低整体布置的空间占用与配套成本。输出端采用单出轴结构，轴伸尺寸可适配常规的链轮、同步带轮连接接口，能直接对接车辆的传动链系统，无需额外定制转接法兰，降低整车改装与装配的适配难度。从性能边界来看，该电机可支持最高6000转/分的转子转速，连续运行工况下可承载160安培均方根电流输入，持续输出功率可达14.5千瓦，整机重量控制在44磅，在同功率等级的低压直流电机中，功率密度处于较高水平，能在有限的车载安装空间内提供充足的动力储备。设计过程中充分考虑了车载工况的振动耐受需求，机壳两端的端盖采用多点螺栓紧固结构，配合高精度轴承位加工公差，可承受车辆行驶过程中来自路面的颠簸振动，

　　降低轴承窜动、结构松动的故障概率。整机的安装边界预留了常规的电机安装孔位，可适配多数轻型电动车辆的原有电机安装位，在进行动力升级替换时，无需对车架安装结构进行大规模切割、焊接改造，大幅降低改装作业的工作量。内部绕组采用耐高温绝缘漆包线绕制，配合绝缘槽楔与端部绑扎工艺，可承受大电流工况下的温升，避免长期高负载运行时出现绝缘老化、绕组击穿的问题，延长电机的实际使用寿命。
