20x4字符型HD44780驱动STN液晶显示模块

　　这款字符型液晶显示模块在工业控制、嵌入式开发领域的应用覆盖面极广，从小型工控板的参数显示、简易人机交互界面，到教学实验平台的指令反馈、消费类电子的状态提示，都能看到同结构产品的身影。不同于点阵图形屏可自定义像素显示的特性，这类字符屏内置固化的字符库，仅需发送对应字符的ASCII码即可完成内容输出，对主控资源的占用极低，非常适合算力有限的8位、16位单片机系统使用，无需额外编写字模提取与刷新逻辑，能大幅缩短底层驱动的开发周期。

　　模块采用HD44780作为主控驱动芯片，这是行业内沿用多年的成熟驱动方案，接口时序公开统一，市面上绝大多数单片机都有现成的驱动例程可参考，硬件连接上仅需8位或4位并行接口即可完成通信，部分改版方案还兼容串行I2C接口，能进一步减少主控IO口的占用，适配引脚资源紧张的小型控制板。显示层面采用STN液晶材质，搭配红色显示文字与蓝色背光的组合，在室内工业场景的光照条件下，字符对比度足够，可视角度能满足常规设备操作的观察需求，不会出现侧视时字符发虚、辨识困难的问题；背光采用侧入式LED导光结构，光线经过导光板匀化后覆盖整个显示区域，不会出现局部亮斑或者边角暗区，长时间工作下背光的发热控制在合理区间，不会因为持续点亮导致液晶层温度过高出现显示异常。

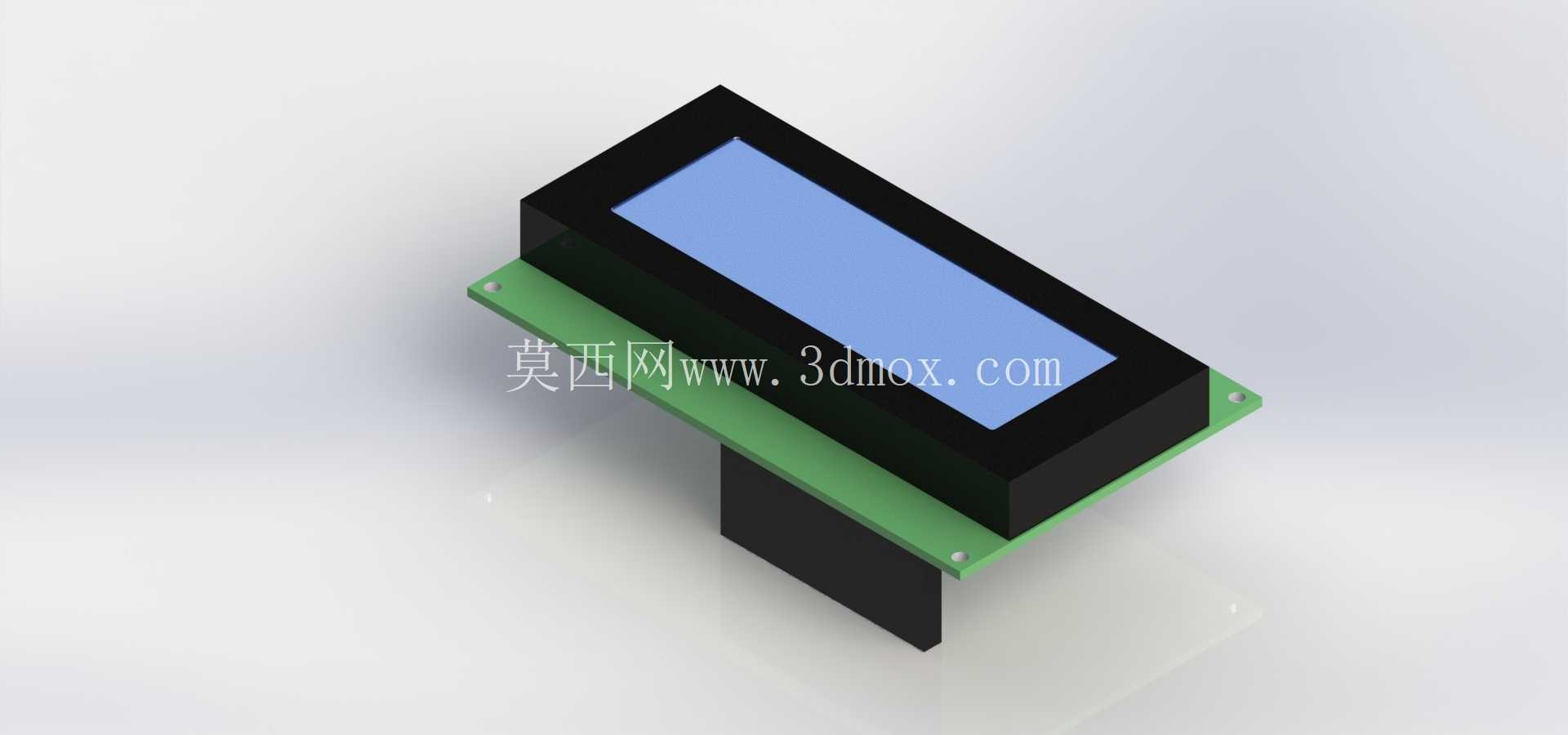

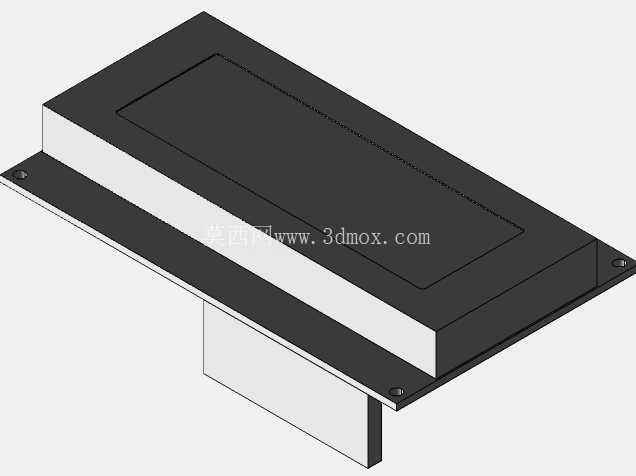

　　结构设计上，模块采用分层堆叠的装配方式，最上层是黑色的液晶保护胶框，将液晶玻璃与导电斑马条压紧固定在下方的PCB基板上，胶框边缘做了微小的倒角处理，避免装配时刮伤操作人员或者周边线材；PCB基板采用常规FR-4玻纤板材，四个角预留了标准安装孔位，孔位间距符合行业通用的20x4字符屏安装规范，可直接适配市面上现成的液晶固定支架、面板开孔，无需重新设计安装结构。PCB下方伸出的排针引脚采用标准2.54mm间距排针，可直接插在面包板或者对应间距的插座上，方便前期原型验证时的快速拆装，排针的焊接位置做了丝印标识，区分电源、地、数据、控制引脚，避免接线时出现引脚定义混淆导致的模块烧毁。设计建模过程中，重点还原了模块各层的装配间隙，胶框与PCB的卡合位置做了对应的卡扣结构特征，斑马条的压缩量控制在合理范围，既保证导电连接的可靠性，又不会因为压缩量过大导致斑马条变形影响接触寿命；显示区域的边界尺寸严格按照实物比例还原，建模时区分了液晶显示区、胶框遮挡区、PCB外延区的尺寸边界，安装孔的孔径、孔位到板边的距离都参考了实际量产产品的参数，确保模型导入装配体后，能直接用于面板开孔、安装位避让的结构校验。

　　实际选型使用时，这类模块的工作电压通常分为5V与3.3V两个版本，建模时未做电路部分的细化，仅还原了机械结构外形，结构工程师在做整机布局时，可直接调用该模型完成显示窗口的位置排布、安装柱的高度设计，预留出排针接线的操作空间，避免后续结构打样时出现显示屏与外壳干涉、接线空间不足的问题。不同于大尺寸的TFT彩屏，这类字符屏的整体厚度较薄，PCB下方的排针突出长度也在可控范围，对设备内部的空间占用很小，非常适合对体积有严格要求的小型手持设备、桌面式控制终端使用；胶框的黑色哑光表面处理也还原了实物的质感，在做产品渲染效果时，能直观呈现出模块装配到面板后的实际视觉效果，方便工业设计人员评估整机外观的协调性。
