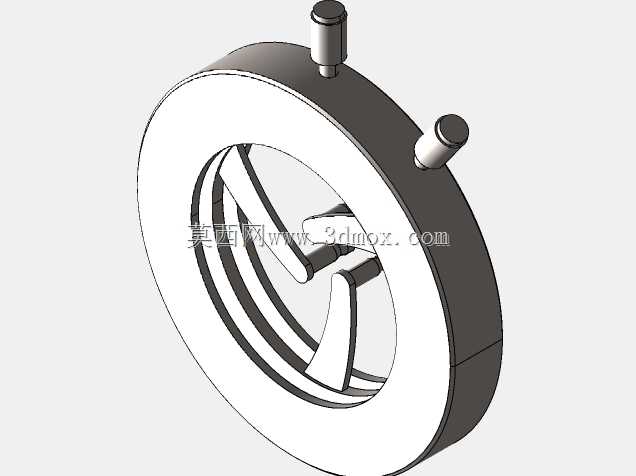

自定心光学透镜夹持调节支架结构

在光学实验平台搭建、激光加工设备光路校准、光学检测系统装调场景中，透镜的同轴度装夹一直是影响光路精度的核心环节，这款自定心透镜支架正是针对这类场景设计的精密装夹构件。日常光路搭建过程中，更换不同直径的透镜时，传统三爪卡盘式支架需要反复调整夹爪位置找正光轴，不仅耗时久，还容易因为夹爪进给不同心导致透镜光轴偏移，直接影响后续光路的聚焦精度、准直效果，尤其是在多镜片组合的光学系统中，单镜片的装夹偏心会被后续光路逐级放大，最终导致实验数据偏差或者加工精度不达标。这款支架采用三个均布的弹簧加载指状夹爪结构，夹爪沿支架内圈呈120度均匀分布，按压侧方的压杆时，三个夹爪会同步沿径向向外均匀张开，此时可以直接将透镜放入夹爪中心区域，松开压杆后，弹簧的复位弹力会驱动三个夹爪同步向中心收拢，依靠三个接触点的均匀施力自动将透镜定心，不需要反复调整找正，就能保证透镜的光轴与支架的安装基准轴重合。从结构设计逻辑来看，三个夹爪的同步运动依靠内部的联动滑槽实现，每个夹爪的滑动行程经过精确计算，收拢状态下最小夹持直径对应0.5英寸光学元件，完全张开时最大夹持直径可达2英寸，覆盖了常规光学实验、工业激光设备中绝大多数常用规格的圆形透镜、滤光片、波片等元件的装夹需求。支架主体采用环形分体式结构，外圈为安装基准环，两个侧方伸出的压杆操作位置经过人机工程优化，操作人员在光路平台上可以单手完成压杆按压、透镜放置的操作，不需要双手配合调整，在密集排布的光路组件中也能快速完成镜片更换。安装边界方面，支架的外圈基准面可以直接适配标准光学接杆的安装接口，环形的主体结构不会遮挡透镜的通光区域，夹爪与透镜的接触位置设计在透镜边缘的非通光区域，避免夹爪遮挡光路影响通光效率。夹爪的接触端面做了圆弧钝化处理，不会划伤透镜的镀膜表面，弹簧的预紧力经过匹配调校，既可以保证夹持状态下透镜不会因为设备振动发生偏移，又不会因为夹持力过大导致薄透镜产生应力形变，避免应力双折射影响光学性能。在实际设备集成场景中，这类自定心支架可以直接安装在光学调整架上，配合俯仰、偏转调节机构完成透镜的角度校准，也可以多个串联安装在光路套筒内，快速搭建共轴的多镜片光学系统，相比传统的顶丝式透镜装夹结构，装夹效率提升明显，同时定心精度的一致性更好，不会因为操作人员的操作差异带来装夹误差。
