磁屏蔽结构环形功率电感器三维设计

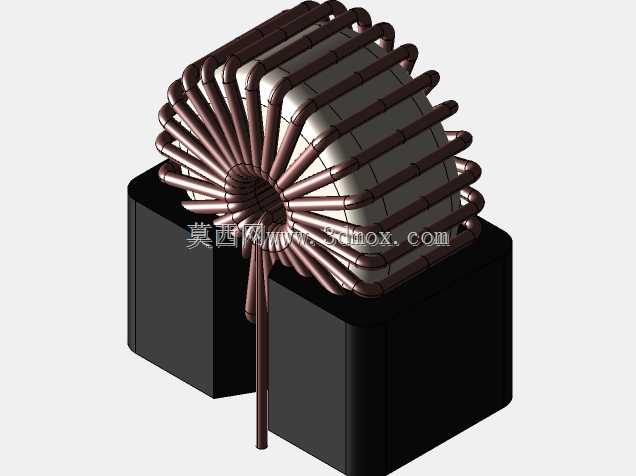

这款环形功率电感器的设计，核心围绕开关电源类电路的大电流工况展开，在消费类电源、工业控制板卡、车载辅助供电回路中都有广泛适配场景，主要承担回路储能、差模噪声滤波、电流纹波抑制的作用，能在高频开关动作下维持稳定的电感量，避免磁饱和导致的电路失效。从结构设计逻辑来看，采用扁平漆包线多层密绕的环形绕组结构，相比传统圆线绕制的同规格电感，扁平线的窗口利用率更高，同等磁芯尺寸下能承载更大的工作电流，绕组的交流电阻也更低，能有效降低大电流工况下的绕组铜损，减少器件工作时的发热。绕组下方的分体式黑色磁屏蔽底座，采用高导磁率铁氧体材质拼接设计，既可以将绕组产生的漏磁约束在屏蔽结构内部，避免漏磁干扰周边PCB上的敏感信号走线，也能辅助提升整体磁路的有效导磁面积，在不增加环形磁芯尺寸的前提下提升额定电感量。设计过程中需要重点把控绕组的绕制张力，每一圈漆包线都要紧密贴合环形磁芯的弧面，避免绕制松散导致的绕组分布电容增大，影响高频段的滤波效果；引脚部分采用直插式出线设计，出线端的漆包线做了脱漆搪锡处理，安装时可以直接插入PCB对应的过孔进行波峰焊接，引脚的伸出长度做了统一管控，既保证焊接时的焊锡爬升高度符合IPC焊接标准，也不会因为引脚过长导致焊接后与周边器件产生安全间距问题。安装边界方面，屏蔽底座的底部做了平整化处理，两个磁芯拼接块的接缝处公差控制在0.1mm以内，保证器件贴装在PCB上时不会出现倾斜，底座的外形尺寸适配常规功率器件的焊盘布局，周边预留的安全爬电距离满足安规认证要求，不需要额外增加绝缘垫片就可以直接在常规FR-4板材上安装使用。实际选型适配时，这款电感的直流电阻参数可以有效降低回路导通损耗，±20%的电感量公差覆盖了绝大多数开关电源回路的设计裕量，3A的额定工作电流可以适配多数小功率AC-DC、DC-DC转换回路的需求，在负载动态波动时，磁屏蔽结构可以避免电感漏磁引发的周边采样信号失真，提升整个电源回路的工作稳定性。建模过程中对绕组的每一圈走线都做了曲率连续处理，还原了实际绕制时漆包线的弯折弧度，屏蔽底座的拼接卡扣结构也做了细节还原，能直接用于PCB装配的干涉检查，也可以作为结构设计时器件布局的精准参考。
