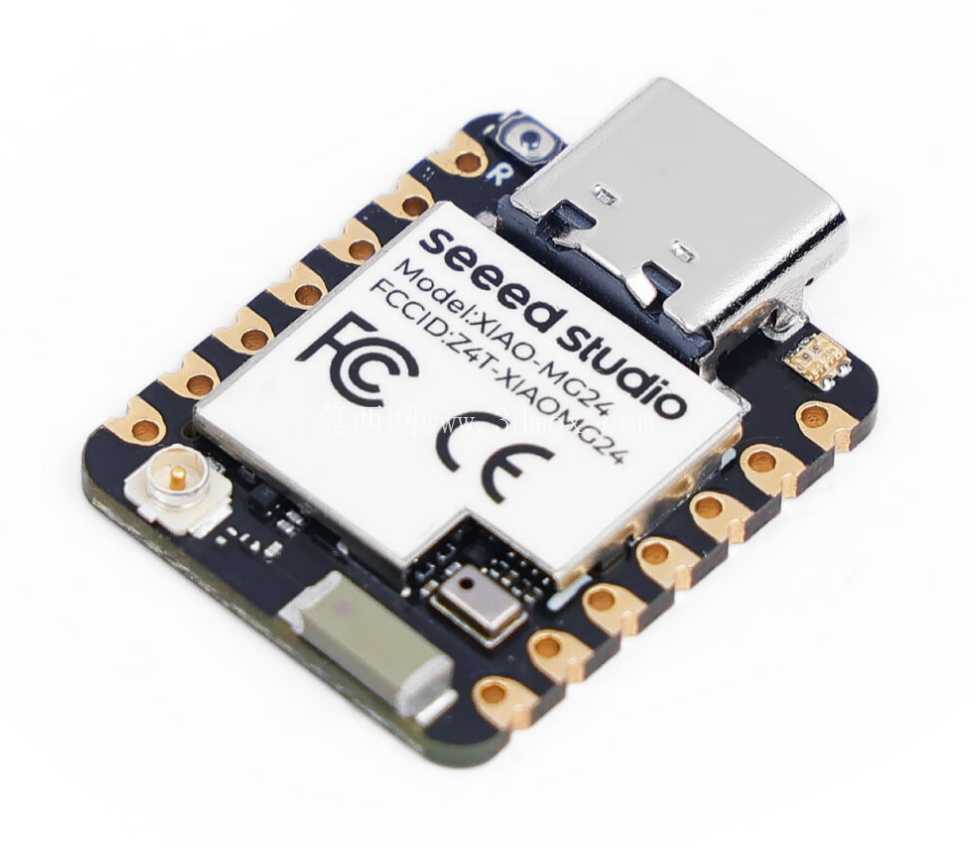

Seeed Studio XIAO MG24 Sense开发板

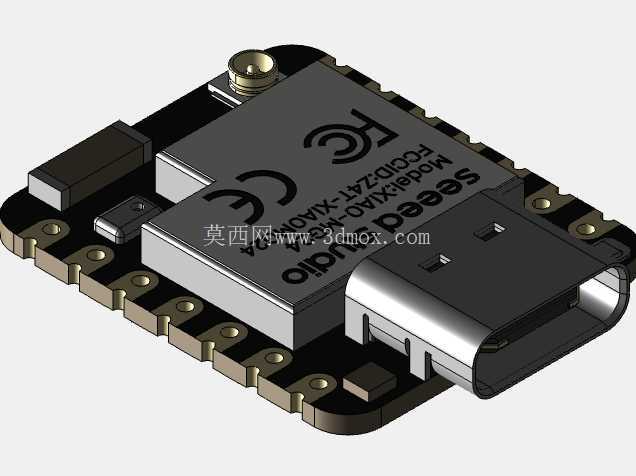

这款超小型无线开发板的三维建模过程，需要优先考虑嵌入式项目的实际集成需求，从结构设计层面匹配便携、低功耗物联网终端的装配逻辑。板载核心采用78MHz ARM Cortex-M33内核，原生支持Matter over Thread与低功耗蓝牙5.3协议，板载4MB Flash存储，引出19个GPIO引脚，同时集成充电管理电路、状态LED，能够直接适配电池供电的便携物联网节点开发，无需额外扩展过多外围电路即可完成基础功能搭建。

从外形结构来看，开发板采用邮票孔+半孔焊盘的边缘设计，整体尺寸控制在极小的范围内，能够直接嵌入可穿戴设备、小型环境监测终端、智能家居传感节点这类对安装空间有严苛要求的场景中，板端预留的Type-C接口位于板边一侧，既可以满足固件烧录、串口调试的连接需求，也不会占用过多板上布局空间，接口周边做了结构补强设计，避免反复插拔导致的焊盘脱落问题。板载的模拟麦克风与六轴IMU传感器布局经过优化，避开了高频信号走线区域，减少信号干扰对传感数据采集精度的影响，天线区域预留了净空区，保证无线信号的收发性能，同时预留了IPEX天线座的安装位置，可根据项目需求更换外置天线提升信号覆盖范围。

在实际项目选型中，这款开发板的结构设计能够覆盖多类场景的集成需求：面向智能家居领域，可作为Matter协议的终端传感节点，直接嵌入开关、传感器、小型执行器内部，依托低功耗运行模式实现纽扣电池长期供电；面向工业场景，可作为小型无线数据采集终端，挂载在旋转设备、移动工装表面采集振动、姿态数据，依托六轴IMU实现设备运行状态的边缘检测；面向TinyML应用场景，板载的算力与传感单元可直接实现本地姿态识别、声纹触发等边缘推理功能，无需将原始数据上传至云端，降低数据传输带来的功耗与延迟问题。

建模过程中需要重点关注几个结构边界：一是板边焊盘的尺寸公差，邮票孔的孔径、焊盘伸出长度需要严格匹配量产焊接工艺要求，保证回流焊过程中的上锡可靠性；二是板上元件的高度差，Type-C接口、天线座、IMU传感器、麦克风的最高高度需要统一标注，方便外壳设计时预留足够的装配间隙，避免外壳压合过程中损坏板上元件；三是固定孔位的布局，板角预留的安装孔位置需要与常见的小型外壳固定柱位置匹配，同时避开板上走线与元件布置区域，保证安装时不会对电路板造成应力损伤。充电电路部分的元件布局靠近板边电源输入区域，减少大电流走线的长度，降低走线阻抗带来的压降问题，LED指示灯位置对应外壳预留的透光孔位，方便用户直观查看设备运行状态。

从结构集成的角度来看，这款开发板的设计充分考虑了原型开发到小批量量产的过渡需求，所有板上元件均采用标准封装，三维模型中完整还原了每个元件的外形尺寸与安装位置，结构工程师在做配套外壳、载板设计时，可以直接调用模型进行干涉检查，无需反复测量实物尺寸，大幅缩短项目的结构开发周期。针对电池供电场景，板上充电电路的元件高度做了统一控制，可直接在板背贴合薄型锂电池，进一步压缩整体装配厚度，适配可穿戴设备这类对厚度敏感的应用场景。无线性能相关的结构设计上，天线区域的净空范围在模型中做了明确标注，设计外壳时需要避免在该区域使用金属材质，防止屏蔽无线信号影响通信距离。
