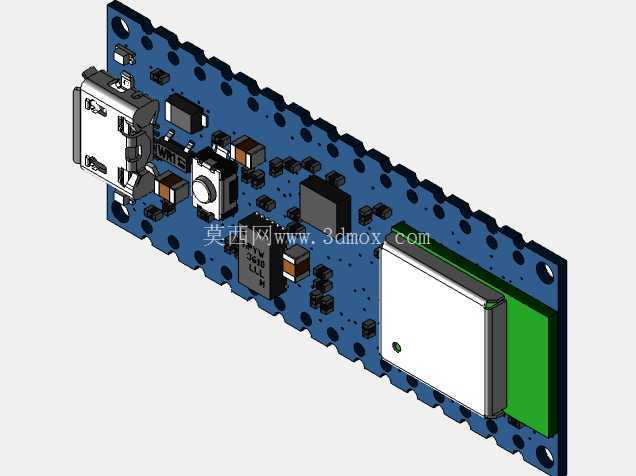

Arduino Nano 33 BLE开发板结构设计

这款嵌入式开发板的结构设计完全围绕便携嵌入式场景的安装需求展开，整体采用窄长条形PCB布局，板身两侧均匀排布标准2.54mm间距排针焊盘，可直接适配面包板插接、定制载板焊接两种主流安装方式，板身总宽度控制在18mm范围内，长度不超过45mm，能够嵌入到可穿戴设备、小型传感节点、微型机器人控制舱这类空间极度受限的安装腔体内部，不会额外占用过多设备内部的结构空间，也不需要为适配板卡额外修改原有设备的壳体轮廓。

从功能布局来看，板载元件的排布充分考虑了实际使用中的信号干扰与操作便利性：Micro USB接口布置在板身短边一端，既方便调试阶段插拔数据线，也不会在板卡嵌入设备后被周边结构件遮挡接口；蓝牙天线模块布置在板身另一端的边缘位置，远离板上的DC-DC电源芯片、主控MCU这类会产生电磁干扰的元件，最大程度降低射频信号的衰减，保证蓝牙通信的传输稳定性；板载的用户按键、状态指示灯都布置在板身侧边的可视可触区域，调试阶段无需外接其他元件就能完成基础功能验证，复位按键的凸起高度控制在1.2mm，既保证按压手感，也不会因为凸起过高在安装时被壳体误触发。

设计过程中对所有板载元件的高度做了统一管控：最高的USB接口金属屏蔽罩高度不超过3.5mm，蓝牙模块的金属屏蔽罩高度控制在2.8mm，其余阻容元件、LDO芯片、IMU传感器全部采用贴片封装，整体板卡的最大元件高度差不超过2mm，安装时只需要预留4mm的垂直净空就能完成整板装配，不需要针对不同高度的元件做单独的避让槽设计。PCB板的四个角都做了R1mm的圆角处理，同时预留了直径2.2mm的安装固定孔，可以通过M2铜柱或者螺丝直接固定在设备内部的安装柱上，避免仅靠排针固定时出现的板身晃动、接触不良问题。

在实际应用场景中，这款板卡常被用于小型物联网终端的原型开发、可穿戴健康设备的主控单元、教育类机器人的核心控制板，结构设计上充分考虑了原型迭代阶段的反复拆装需求：所有焊盘都做了沉金处理，多次焊接排针也不会出现焊盘脱落的问题；板身的布线区域全部做了阻焊覆盖，日常调试中手持接触也不会造成短路；电源输入端做了防反接保护电路的布局预留，即使外接电源接反也不会烧毁主控元件。

从建模细节来看，所有元件的外形尺寸都按照实际物料的规格书1:1还原，包括USB接口的金属弹片位置、按键的按压行程空间、蓝牙模块的屏蔽罩轮廓、排针的引脚长度，在做设备整体的结构装配校验时，可以直接导入这个模型完成干涉检查，不需要再单独对每个元件做简化建模，能够有效缩短嵌入式设备的结构设计周期。板卡上的每个元件位置都预留了维修拆焊的操作空间，比如USB接口周边1mm范围内没有布置过高的元件，更换接口时不会因为周边元件遮挡影响烙铁操作；IMU传感器布置在板身中心位置，远离安装固定孔，减少装配应力对传感器测量精度的影响。

考虑到低功耗场景的使用需求，板上的电源管理元件布局做了分区处理，模拟电源、数字电源、射频电源的区域做了清晰的分隔，对应的结构屏蔽罩安装位也在模型中做了预留，如果有高电磁兼容性要求的场景，可以直接在对应位置加装金属屏蔽罩，不需要重新调整PCB布局。整个板卡的外形没有异形突出结构，批量生产时可以直接做拼板加工，提高PCB生产的材料利用率，降低加工成本。
