飞潮BE4108外转子无刷动力电机结构

　　这款外转子无刷动力部件，主要面向多旋翼航拍飞行器、小型植保无人设备、长航时固定翼航模的动力输出场景，在实际装机应用中，可适配4S规格锂聚合物供电回路，380KV的转速常数设计，能够在搭配对应规格螺旋桨时，平衡单轴拉力输出与整机续航时长，避免高KV值带来的电流过载、低KV值带来的动力冗余不足问题。从结构设计逻辑来看，采用外转子结构布局，将定子绕组固定在中心基座位置，旋转磁钢外壳直接作为桨叶安装载体，省去了传统内转子结构所需的减速传动组件，既降低了动力传递过程中的机械损耗，也减少了高速运转下的传动异响与故障点。

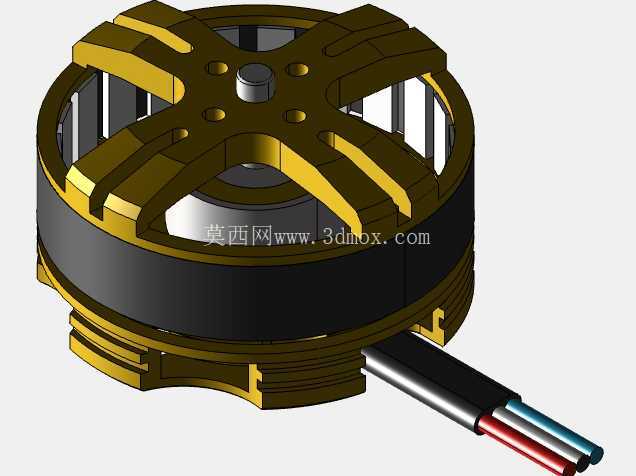

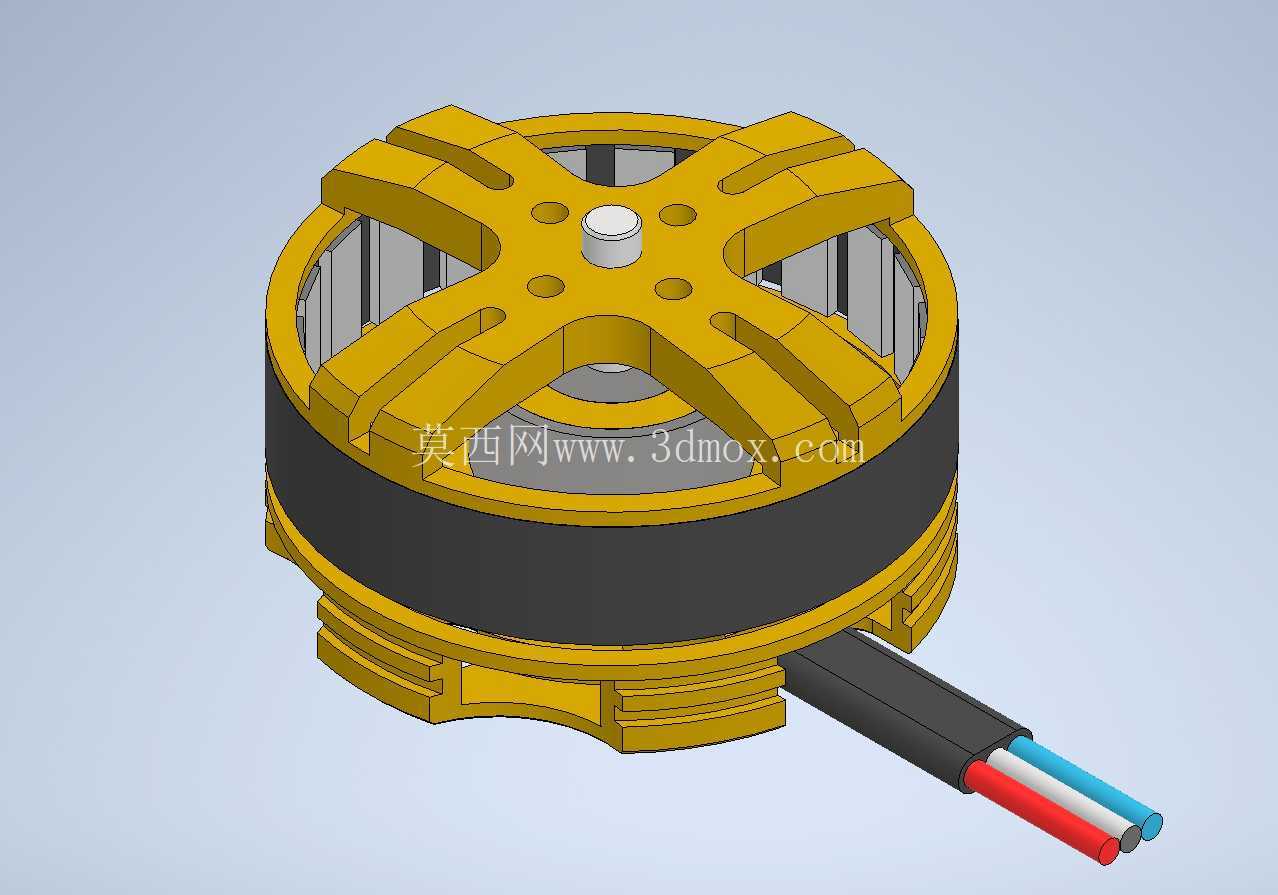

　　顶部的十字形安装端盖预留了对称分布的安装孔位，孔位间距匹配行业通用的航模电机安装标准，可直接适配市面上多数多旋翼机架的电机安装座，不需要额外设计转接结构，安装时只需将电机基座的定位凸台卡入机架安装位的对应凹槽，再通过标准紧固件穿过端盖预留孔锁紧即可，能够有效控制装机时的同轴度误差，避免高速运转时出现桨叶动平衡超标引发的整机震动问题。出线端采用三线直出的布线方式，线芯分别对应无刷电机的三相绕组接线端，外层做了加厚绝缘护套防护，护套延伸至电机外壳内部的出线位置，可避免飞行过程中反复震动导致的线芯根部断裂问题，出线长度预留了足够的布线冗余，能够适配不同厚度机臂的走线需求，不需要额外延长接线即可完成电调与电机的回路连接。

　　定子与转子之间的气隙控制在合理公差范围内，既保证磁钢与定子绕组的磁耦合效率，也避免加工公差累积导致的运转扫膛问题，外壳表面的加强筋结构沿径向均匀分布，在不额外增加整体重量的前提下，提升了转子外壳的结构强度，能够承受飞行过程中可能出现的轻微磕碰、桨叶失衡带来的径向冲击力，降低外壳形变的概率。中心轴位置采用高精度轴承支撑，上下双轴承的布局方式可承受螺旋桨旋转时产生的轴向拉力与径向扭力，长时间运转下的轴向窜动量控制在极小范围内，可保证桨叶安装面的平面度，减少动平衡调试的工作量。

　　从安装边界来看，整体径向尺寸适配常规16寸至18寸螺旋桨的安装范围，轴向高度不会超出多数机臂的安装空间限制，底部基座的出线槽做了圆角过渡处理，布线时不会划伤线材绝缘层，端盖中心的定位凸台尺寸匹配通用桨座的安装孔径，可直接适配市面上主流的快拆桨座、自锁桨帽配件，不需要额外加工适配。在实际选型应用中，这款动力部件可满足单轴1.5kg至2.2kg区间的拉力输出需求，搭配对应规格的电调参数设置，可实现平稳的转速线性输出，在航拍作业场景下能够减少动力输出的顿挫感，保证拍摄画面的稳定性，在小型植保作业场景下，足够的拉力冗余可搭载一定重量的作业载荷，同时稳定的运转特性可降低整机的震动水平，延长飞控、传感器等机载设备的使用寿命。建模过程中对绕组排布、磁钢贴合位置、轴承安装位的公差配合都做了还原，可直接用于机架装配的干涉检查、动力系统匹配的仿真验证，也可作为同类型外转子无刷动力部件结构设计的参考样本，帮助设计人员快速评估安装空间、接线路径、载荷匹配等实际工程问题，减少实物打样阶段的调整次数。
