航模外转子无刷动力电机结构设计

做航模动力系统选型和结构设计快十年，接触过的外转子无刷电机少说也有上百款，这款MC4230规格的动力单元，是固定翼、多旋翼航模以及小型无人动力平台里非常经典的一个尺寸段选型。先从实际应用场景说，这类630KV值的外转子电机，适配4S锂聚合物供电体系，主要用在1.2-2kg级别的固定翼航模、550-650轴距的四旋翼航拍平台，还有部分小型垂直起降固定翼的动力端，相比同尺寸内转子电机，它的扭矩输出特性更适配大直径螺旋桨直接驱动，省去了减速齿轮组的传动损耗和结构冗余，整套动力系统的重量能压得更低，对于对克重敏感的航飞平台来说，每省出1g重量都能换来更优的续航或者载荷冗余。

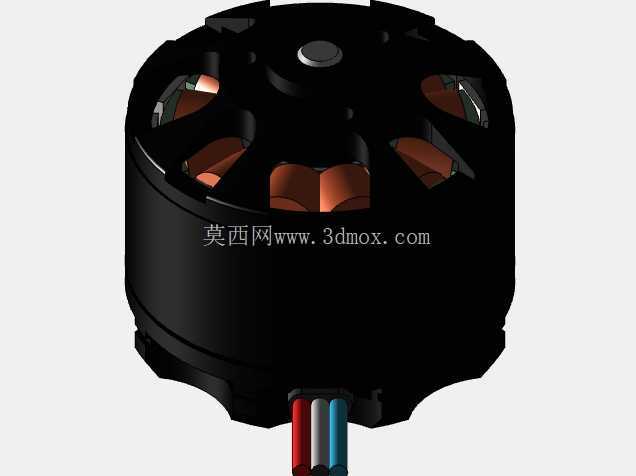

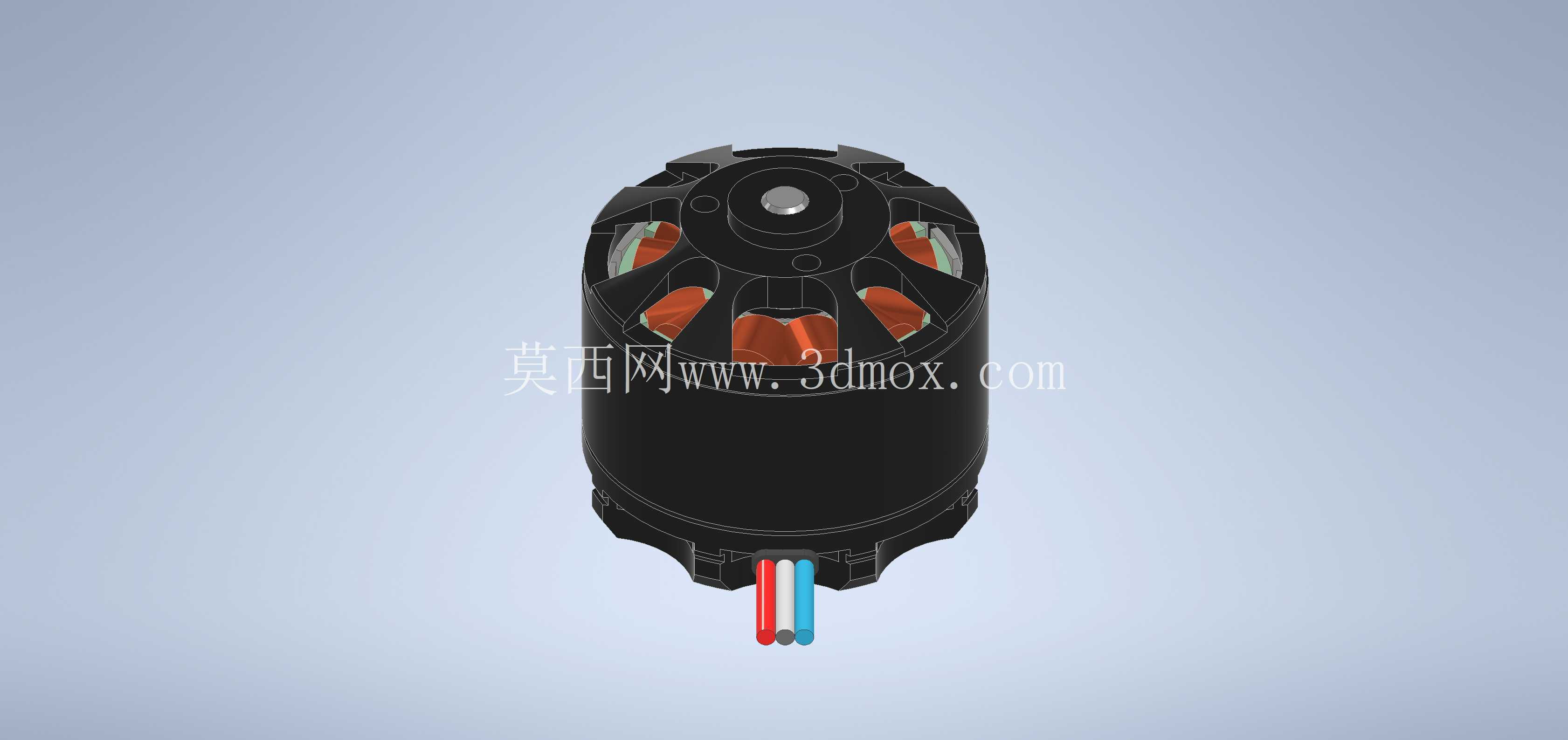

从结构设计思路来看，这款电机采用典型的外转子架构，定子绕组固定在中心基座上，转子外壳集成磁钢直接作为输出端转动，这种布局的好处是转动惯量匹配大直径桨的负载特性，低速扭矩输出更平顺，不会出现内转子电机带大桨时起步卡顿、低速扭矩不足的问题。绕组部分采用多股漆包线绕制的集中绕组方案，从端部露出的绕组结构能看出，槽满率控制在合理区间，既保证了铜线的填充率来降低铜损，又预留了足够的浸漆固化间隙，避免高速转动时绕组松动引发的动平衡问题。出线端采用三根不同色的硅胶线做相序标识，红、蓝、白三色对应三相电调的三个接线端，现场装配时不用反复核对绕组相序，能减少装机时的接线错误概率，线径的选型也匹配4S电压下的持续电流承载能力，避免长时间满油门工作时线阻过大引发的发热问题。

再说到安装边界和尺寸配合，这款42系列的电机，定子外径对应42mm规格，机身长度30mm，安装孔位采用行业通用的十字安装布局，适配市面上绝大多数同规格的电机安装座，不管是木质电机架、玻纤电机座还是3D打印的安装支架，都能直接兼容，不用额外做孔位的二次加工。输出轴采用标准直径的钢制轴，轴端的卡簧槽设计能防止螺旋桨安装座在高速转动时出现轴向窜动，轴伸长度也匹配常规的桨夹安装尺寸，装常用的10-14寸螺旋桨时，桨根和电机转子外壳之间能留出足够的间隙，不会出现转动时桨根蹭到电机端盖的问题。转子外壳采用拉伸铝壳结构，表面做了氧化发黑处理，一方面是提升外壳的散热能力，铝壳直接和磁钢接触，能把绕组和磁钢工作时产生的热量快速散到空气中，另一方面氧化层也能提升外壳的耐锈蚀能力，户外飞行时遇到草地露水或者小雨天气，也不会短时间内出现外壳锈蚀的问题。

从功能特性上看，630KV的参数搭配4S供电，空载转速能匹配大桨的高效工作区间，在搭配12寸螺旋桨时，静态拉力能达到1.5kg以上，完全满足两公斤级航模的动力冗余要求，而且外转子结构的转动惯量更大，飞行时的动力输出更线性，不会出现油门微调时动力突变的情况，对于航拍类平台来说，更平顺的动力输出能减少机身的振动，提升航拍画面的稳定性。电机两端的轴承采用深沟球轴承，径向间隙控制在很小的范围内，高速转动时的轴承噪音更低，同时能承受螺旋桨转动时产生的径向拉力，长时间飞行也不会出现轴承旷量变大的问题。端盖部分的镂空设计，一方面是减轻电机的整体自重，另一方面能让空气在电机内部形成对流，把绕组工作时产生的热量直接带出去，连续满油门工作时的绕组温度能控制在合理范围内，不会因为过热出现磁钢退磁或者绕组绝缘层老化的问题。

实际做结构建模的时候，要特别注意几个配合面的公差：定子和中心轴的配合要采用过渡配合，保证定子不会在轴上出现周向转动；转子磁钢和铝外壳的配合要涂耐高温结构胶固定，避免高速转动时磁钢甩出；轴承和端盖的配合公差要控制在合理范围，既不能太松导致轴承外圈跑圈，也不能太紧导致装配时轴承变形，影响转动顺滑度。另外出线端的线卡位置要做圆角处理，避免飞行时的振动导致线材外皮被金属外壳磨破，引发相间短路的问题。这类电机的三维建模，除了要还原外部的安装尺寸，内部的绕组、磁钢、轴承的位置也要准确还原，这样在做整机动力系统装配的时候，才能准确核对电机和电调、螺旋桨、机身结构的配合间隙，避免装机时出现干涉问题，比如电机安装座和机身侧板的距离、桨尖和机臂的安全间隙，都需要依靠准确的电机模型来做校核，要是模型尺寸有偏差，实际装机时很可能出现桨打机身、安装孔位对不上的问题，耽误整个项目的装配进度。
