2214规格1040kv外转子无刷电机结构

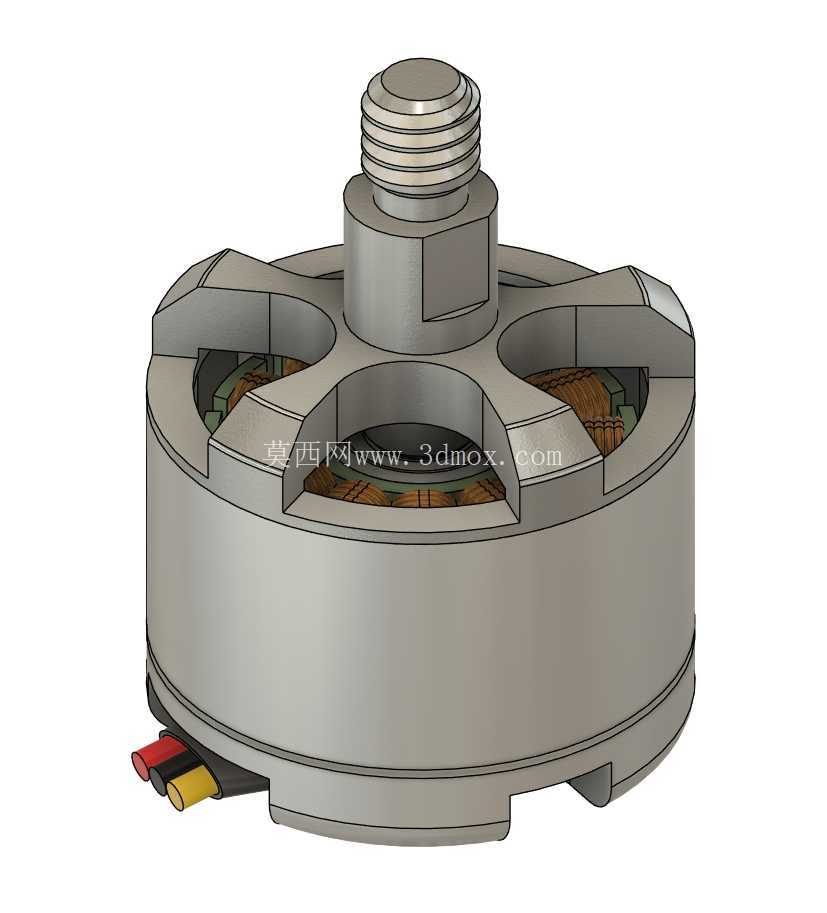

　　这款外转子无刷电机的三维结构，在小型多旋翼无人机、航模固定翼、小型无人车这类对动力重量比要求严苛的场景中适配性极强，日常选型时经常会碰到同规格不同结构细节的产品，这个模型把内部绕组、定子铁芯、外转子磁钢、顶部安装螺纹轴、底部出线端的结构都做了完整还原，能直接用来做动力总成的装配干涉校验。从实际使用的角度看，这类1040kv值的2214规格电机，通常适配10寸左右的螺旋桨，搭配4S锂聚合物电源时能输出足够的悬停拉力，同时保持较低的空载电流，在小型航拍无人机、穿越机的动力配置里属于很常见的选型区间。

　　设计上采用外转子结构，把永磁体贴装在旋转的外壳内壁，定子绕组固定在中心基座上，相比同尺寸内转子电机能获得更大的扭矩输出，不需要额外搭配大减速比的齿轮组就能直接驱动螺旋桨，减少了动力传动环节的能量损耗和机械故障点。顶部的外螺纹输出轴是直接和螺旋桨桨座配合的结构，螺纹规格、轴段长度都要和常用的桨夹安装尺寸匹配，轴根处的定位台阶能保证桨座安装后同轴度符合要求，避免高速旋转时出现动平衡偏差导致的整机震动。底部的三个出线端是三相绕组的接线端，分别对应电调的三相输出，出线位置的结构做了避让槽设计，不会在电机安装到机臂的时候压损线材，基座上的安装孔位间距符合主流航模电机的安装标准，能直接适配常见的无人机机臂安装座，不需要额外做转接件。

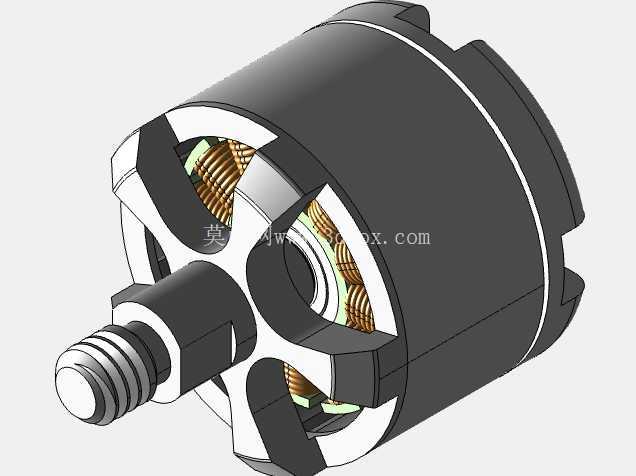

　　建模的时候把定子的硅钢片叠压结构、绕组的排布空间、外转子的磁钢安装槽都做了对应还原，能清晰看到内部的气隙间隙，这个间隙的大小直接影响电机的运转效率，间隙过大会导致磁通量损耗增加，间隙过小则可能因为加工公差或者高速运转的热胀冷缩出现定转子擦碰的问题。从安装边界来看，电机的整体外径、总高度都控制在2214规格的标准尺寸范围内，安装孔的中心距、螺纹孔深度都符合通用安装要求，在做整机结构设计的时候，可以直接调用这个模型进行装配，核对机臂的安装空间、螺旋桨的旋转范围、线材的走线空间是否存在干涉，不需要再手动测绘电机的外形尺寸。

　　这类电机的外壳通常采用轻量化的铝合金材质，既可以保证结构强度，又能通过外壳的旋转带走绕组工作产生的热量，提升持续工作的负载能力，模型上的外壳散热结构、底部的定位缺口都和实际量产产品的结构一致，能为后续的结构优化、定制化改型提供准确的参考依据。在做动力系统匹配的时候，还可以结合这个模型的结构尺寸，估算电机的重量、转动惯量，搭配对应的电调参数和螺旋桨规格，完成整个动力链路的参数匹配，避免选型时出现动力不足或者过载烧损的问题。
