意大利客户项目全自动回转式灌装机

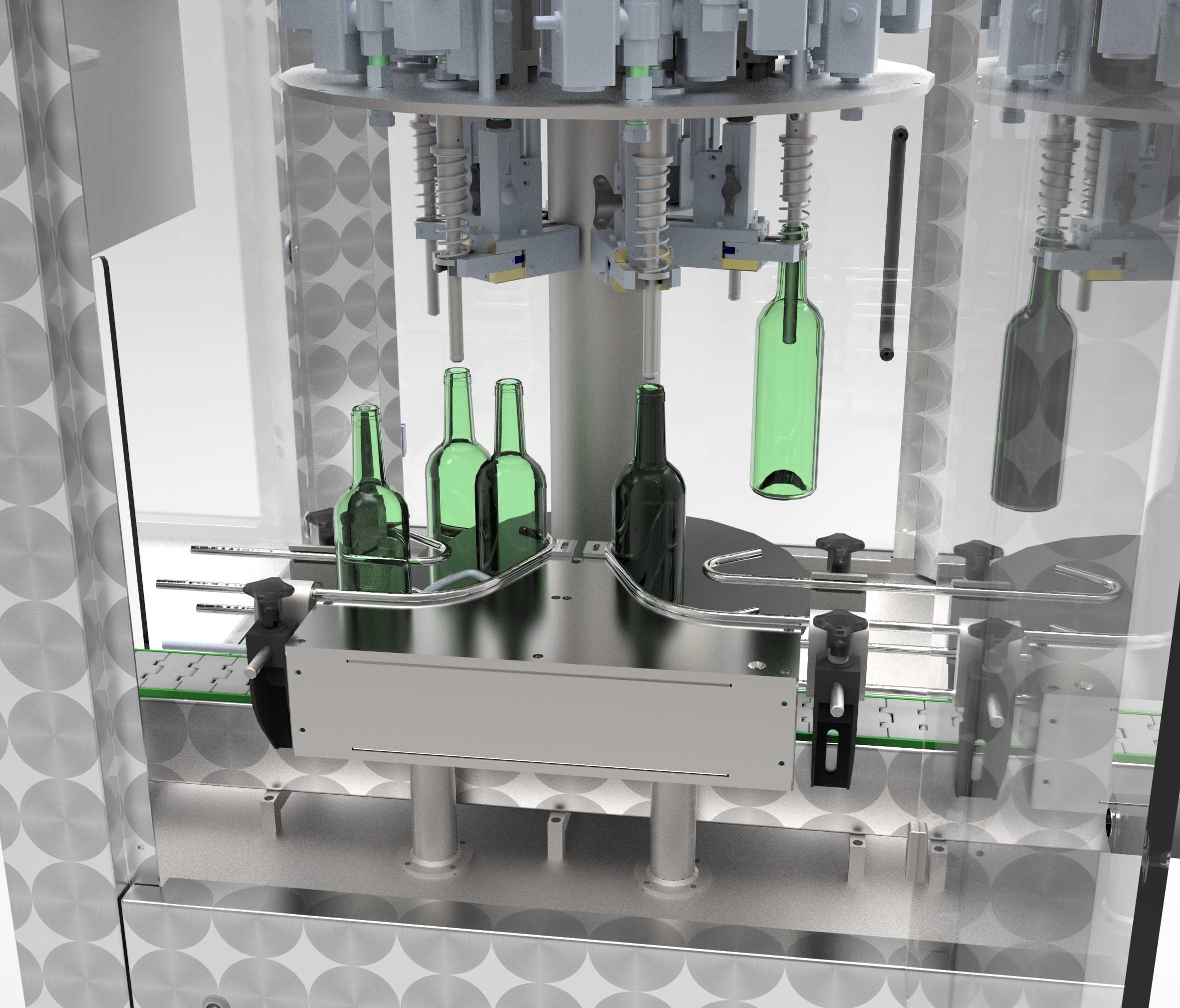

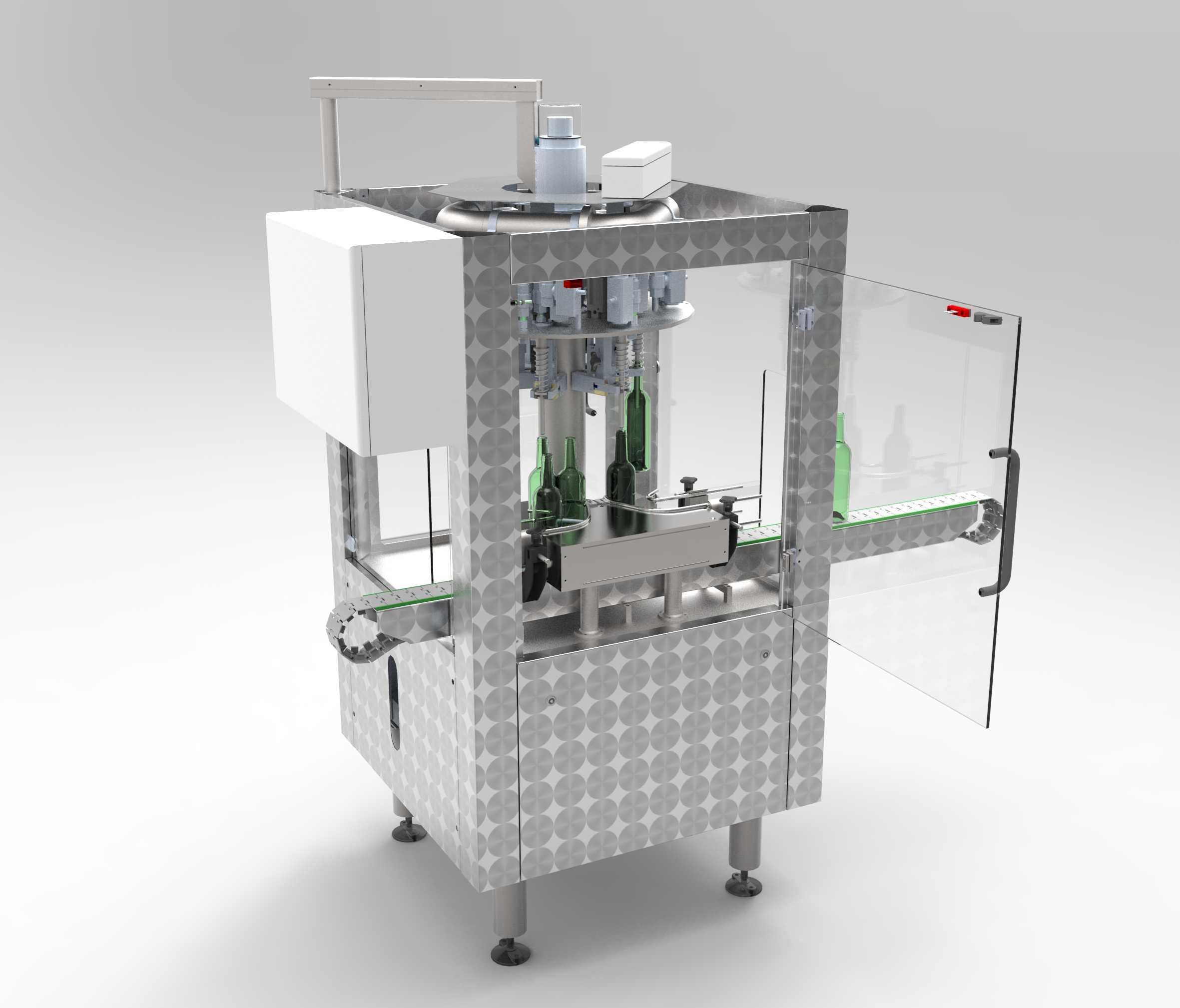

本模型为面向意大利客户定制开发的全自动回转式灌装机三维设计成果，建模阶段严格遵循出口级工业设备的设计规范，按照1:1真实比例完成整机结构搭建，完整还原了设备从进瓶输送、定位灌装到出瓶转运的全流程功能结构。建模过程中对各功能模块做了精细化拆分：底部支撑结构采用可调式防滑脚轮搭配加厚不锈钢机架，建模时精准还原了脚轮的调节螺纹结构与机架的折弯焊接工艺特征，机架外覆的防滑花纹不锈钢面板通过纹理贴图与凹凸材质模拟真实金属压花质感，兼顾视觉真实度与模型运行效率。中部核心灌装工位采用回转式多工位布局，建模时逐一还原了旋转分度盘、灌装阀组件、瓶身夹持定位机构的装配关系，每个灌装阀的升降导向结构、流体通道路径都做了符合机械原理的结构表达，确保模型可直接用于装配干涉校验与运动仿真演示。进出瓶输送模块完整搭建了链板输送带、侧边导向护栏、进瓶分瓶螺杆、出瓶拨轮结构，精准还原了设备与上下游生产线对接的接口尺寸与输送逻辑。侧开式安全防护门采用透明钢化玻璃搭配金属门框结构，建模时还原了门体的开合铰链、密封胶条、安全锁扣与观察视窗细节，防护门上的红色安全警示标识通过贴图材质精准呈现，电控箱模块还原了箱体的散热格栅、接线端口与安装固定结构。渲染阶段采用工业产品写实渲染方案，不锈钢材质区分了拉丝机架、镜面灌装头、花纹面板的不同金属质感，透明玻璃材质设置了符合物理属性的折射与反射参数，输送链板的工程塑料材质、密封件的橡胶材质都做了对应的材质参数调整，场景布光采用柔和的影棚布光方案，避免过度反光遮挡结构细节，多角度渲染图清晰呈现了设备的整体外观、内部工位布局与操作维护空间。设计过程中充分考虑了食品饮料灌装行业的卫生要求与欧洲设备安全标准，所有与物料接触的结构都做了无卫生死角的圆角处理，防护结构的安全间距符合CE认证要求，设备整体布局紧凑，可适配不同规格玻璃瓶的灌装需求，更换少量夹持配件即可完成多规格产品切换，兼顾生产效率与柔性生产需求，模型结构完整，可用于方案汇报、生产指导、虚拟调试等多个场景。
