齿轮联动式机器人夹持执行夹爪结构

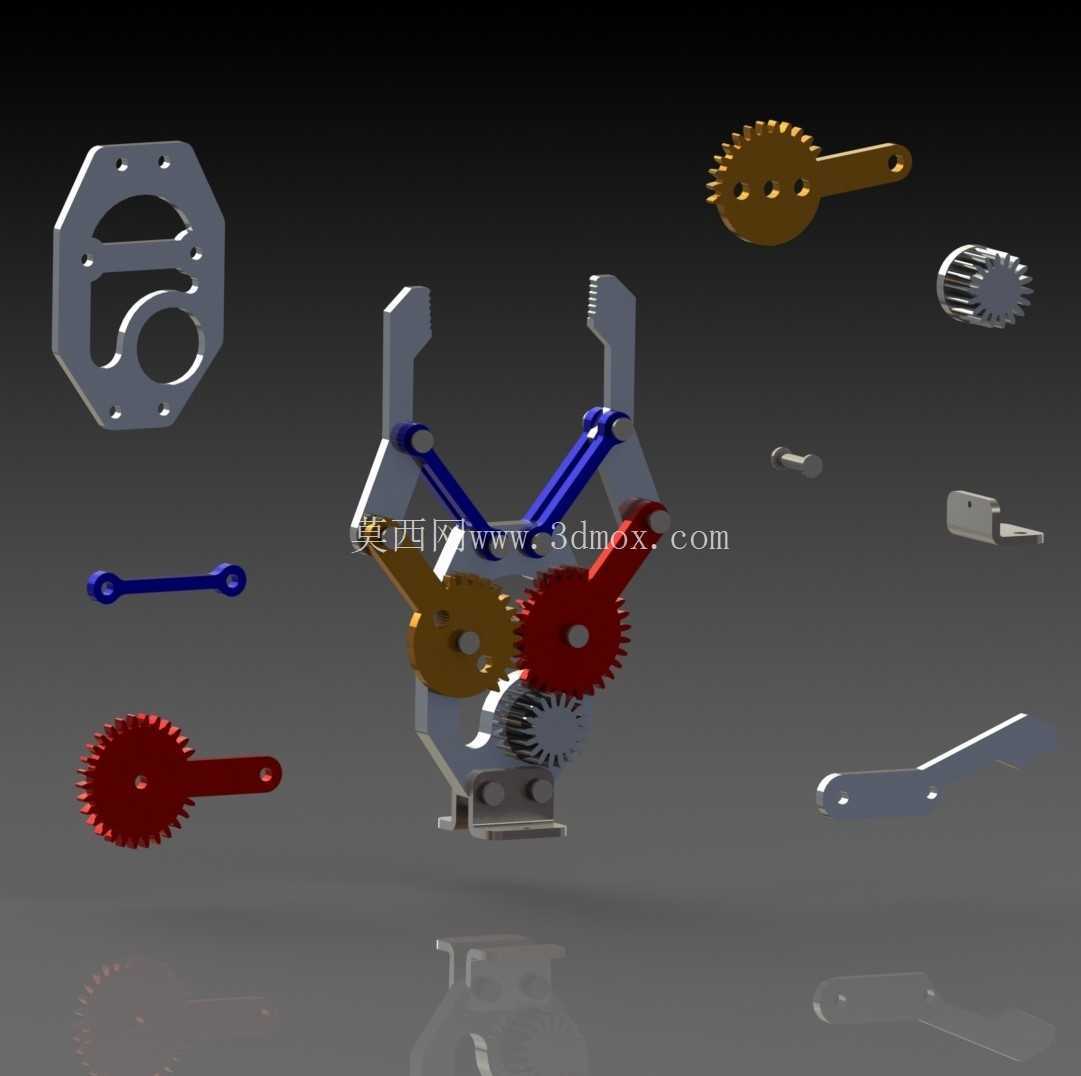

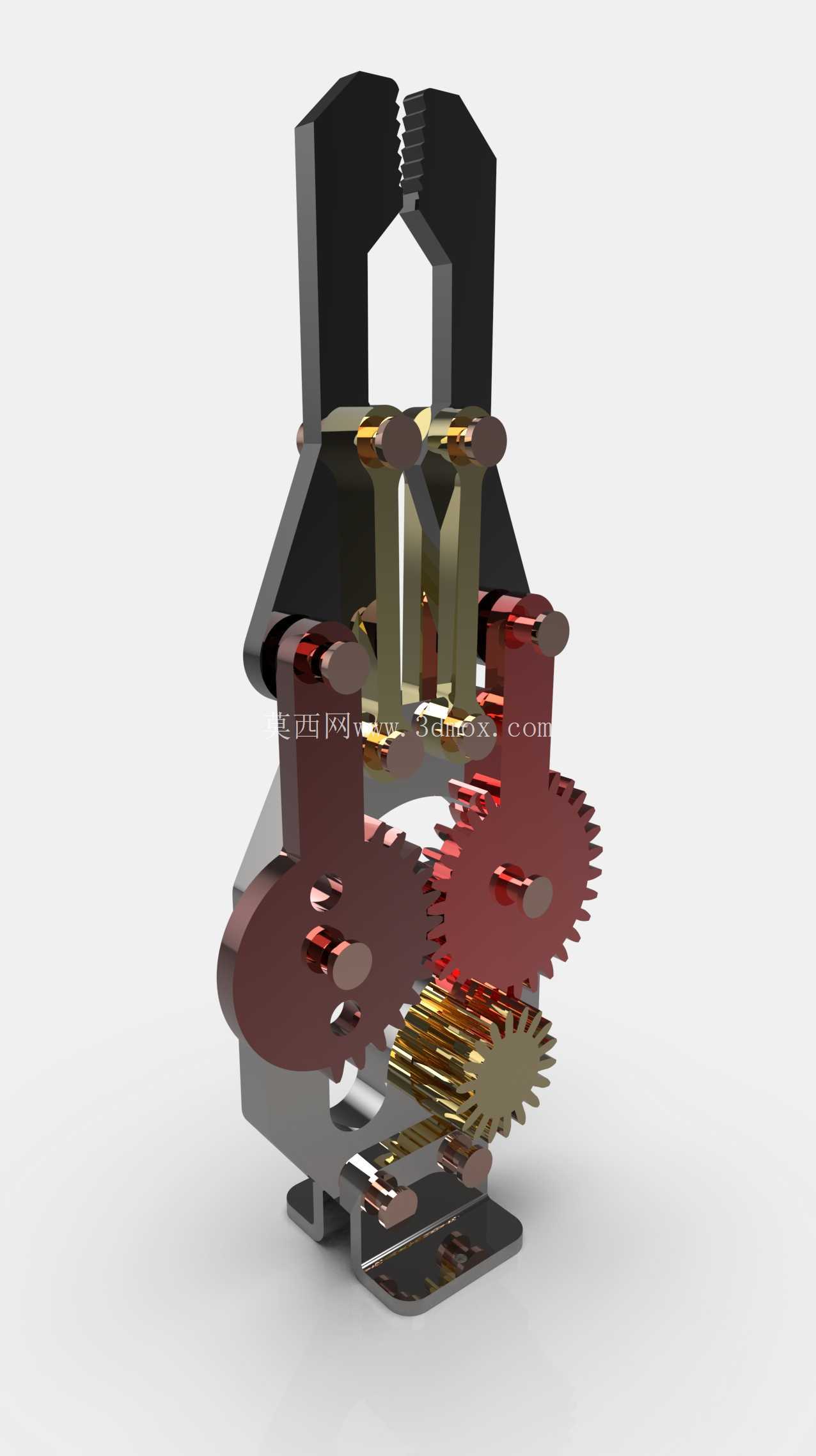

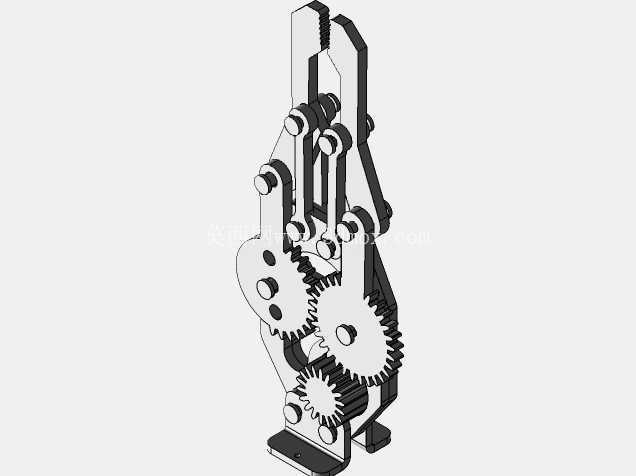

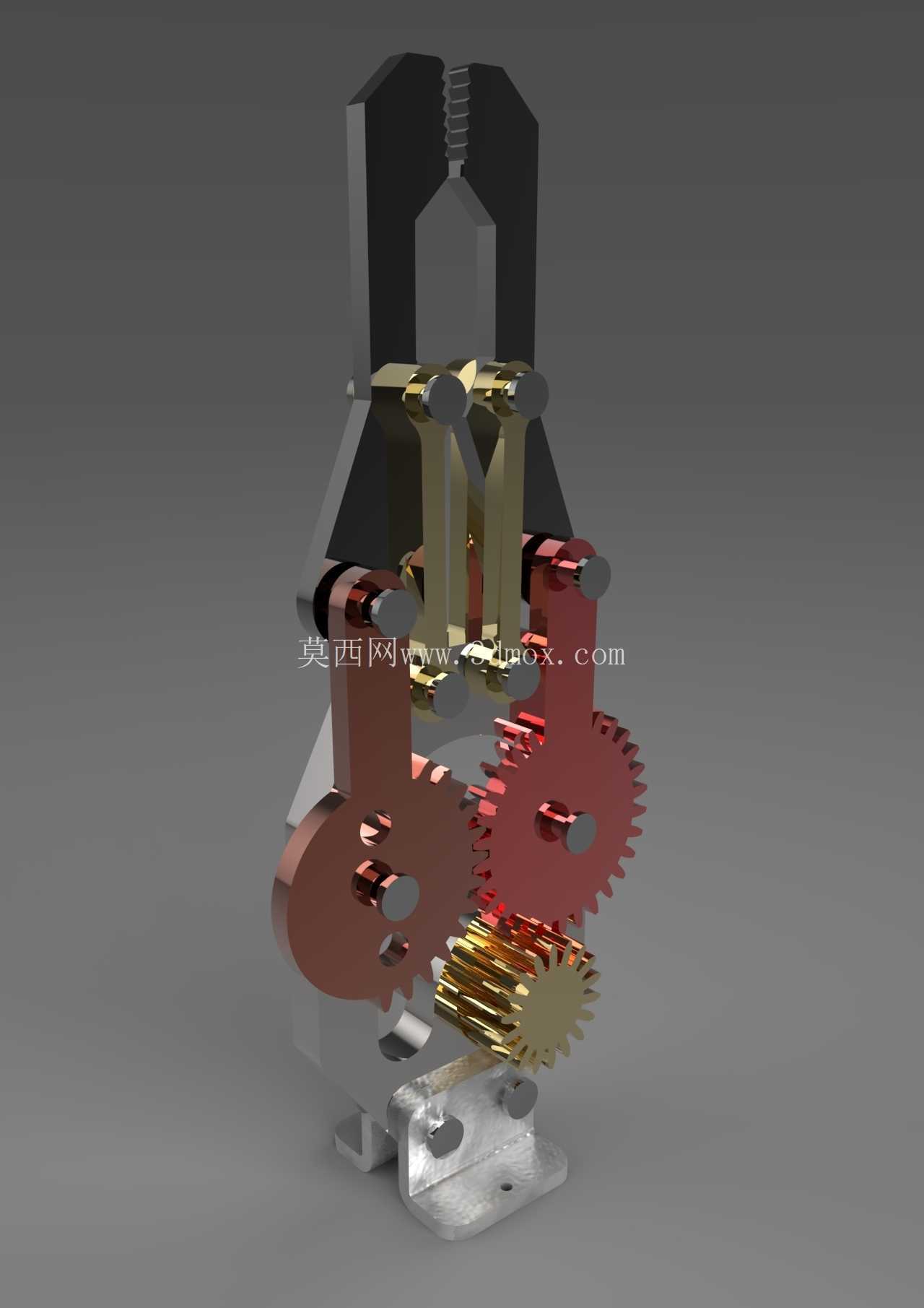

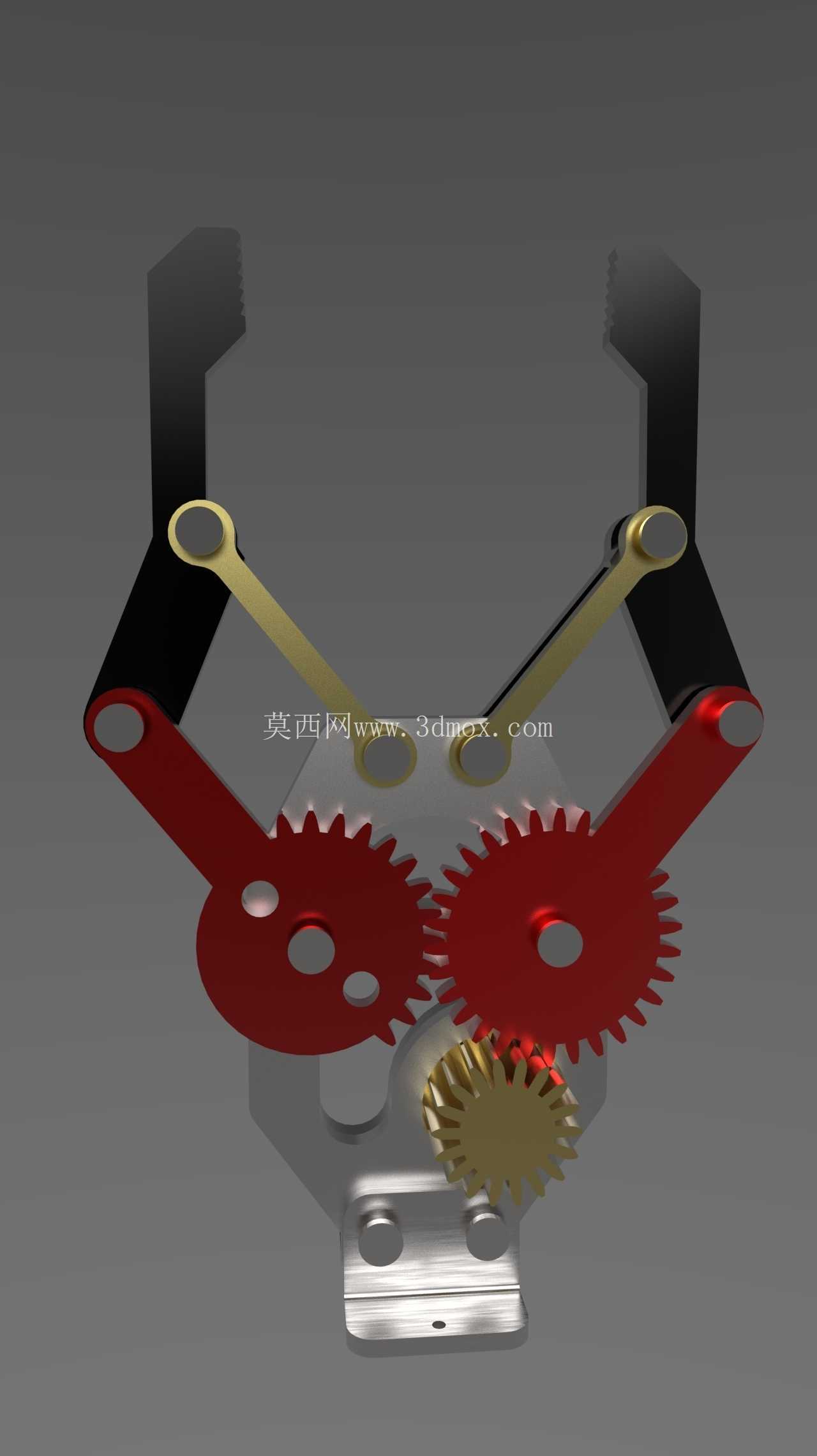

　　这套夹爪结构常部署在轻载搬运工位、教学实训平台以及小型装配产线的执行末端，适配桌面级机械臂的末端安装接口，可完成规则形状小型工件的拾取、转移、对位放置动作，面对表面硬度适中的塑料件、机加工小铝件、3D打印样件都能稳定夹持，不会出现单侧受力偏移导致的工件脱落问题。整套结构采用对称式齿轮联动布局，动力从底部输入后，经中间的小直径传动齿轮组同步驱动两侧的扇形齿轮转动，最终带动上端的两个夹指做同步开合动作，这种传动方案从根源上避免了单侧边驱动带来的夹指不同步问题，不需要额外加装同步校正结构，就能保证两个夹指的开合角度完全一致，夹持中心始终保持在安装底座的中轴线上，对位时不需要额外补偿夹持偏移量。

　　夹指部分采用V型开口设计，接触工件的内侧预留了防滑纹理安装位，现场使用时可根据工件材质粘贴橡胶垫或者聚氨酯垫，既能增大接触摩擦力，也能避免硬接触刮花工件表面；夹指的开合行程覆盖常见小型工件的尺寸范围，针对直径在适配区间内的圆柱类工件、厚度在行程内的板类工件都能可靠夹持，夹持力随输入扭矩线性变化，可通过调整输入端的动力输出来匹配不同重量工件的夹持需求，不会出现夹力过大压坏薄壁件、夹力过小抓不住工件的情况。

　　安装底座采用平板式设计，四个角预留了标准安装孔位，孔位间距匹配通用小型机械臂的末端法兰安装尺寸，不需要额外做转接板就能直接固定，底座下方预留了动力输入轴的避让空间，不管是选配舵机直驱还是加装小型减速电机驱动，都有足够的安装空间，不会出现运动干涉。整套结构的运动部件都做了限位设计，夹指开合到极限位置时会通过结构硬限位止停，不需要额外加装行程开关就能避免超行程损坏齿轮，日常维护时只需要定期在齿轮啮合面涂抹润滑脂，就能保证长时间运行的传动顺畅，不会出现卡滞、抖动的问题。从结构设计逻辑来看，这套夹爪没有采用复杂的连杆或者导轨滑块结构，所有转动副都采用轴孔配合加衬套的设计，加工难度低，普通的铣床、钻床就能完成所有金属件的加工，3D打印也能快速做出验证样件，非常适合做结构验证或者小批量自制使用；齿轮参数选择了通用模数，啮合间隙控制在合理范围，既不会因为间隙过大出现回程误差，也不会因为间隙过小导致转动卡滞，夹指闭合后的重复定位精度可以满足小型零件装配的对位要求。

　　在实际产线应用中，这类夹爪常用来做电子元器件的分拣、小零件的上下料，相比气动夹爪不需要搭配气源和气路元件，只需要供电就能工作，部署在没有气源的实训台或者桌面工作站时优势明显，整体重量控制在轻载范围内，不会给机械臂带来过大的末端负载，能适配大多数负载能力在数公斤级的桌面机械臂使用。结构上没有易损的薄壁件，所有受力部件都做了加厚处理，齿轮啮合部位的受力经过校核，正常夹持额定负载内的工件时不会出现断齿或者变形问题，夹指部分采用可更换设计，如果需要适配特殊形状的工件，只需要重新加工对应形状的夹指替换原有部件，不需要改动整套传动结构，改造成本很低。
