CA6140机床蜗轮蜗杆传动组件结构设计

　　在普通卧式车床的进给传动链中，蜗轮蜗杆副是实现交错轴动力传递、大减速比扭矩输出的核心部件，这套适配CA6140车床的蜗轮组件，直接服务于车床溜板箱的进给动力转换环节，承担着将光杆输入的旋转运动换向90度后传递给进给机构的作用，是保障车床纵向、横向进给平稳性的关键传动单元。从实际应用场景来看，这类蜗轮组件长期处于低速重载、频繁正反转切换的工况下，车床加工过程中切削负载的波动会直接作用在蜗轮齿面上，因此设计阶段首先要匹配的就是啮合副的抗冲击能力与耐磨属性，通常蜗杆采用硬质钢材经调质、齿面淬火处理，蜗轮采用铜合金材质，利用软硬材料配对的特性降低啮合磨损速率，同时减少传动过程中的齿面胶合风险。

　　从结构设计逻辑来看，这套组件的蜗杆为轴齿一体化结构，轴端预留的键槽用于和输入侧的传动套连接，轴颈位置的直径公差严格匹配溜板箱内的滑动轴承安装尺寸，安装时不需要额外做轴套适配，蜗杆的齿形采用阿基米德圆柱蜗杆齿形，加工时可以通过普通车床的车削工艺完成齿形加工，不需要专用的成型磨床，适配普通机加工车间的生产条件，降低配件的制造与替换成本。蜗轮部分采用轮缘与轮毂一体化的铜质结构？不对，实际CA6140的进给蜗轮是铜轮缘配铸铁轮毂？不，这套模型呈现的是整体式蜗轮结构，中心孔带有标准的平键键槽，键槽的位置与齿部的相对角度经过严格校核，保证安装后动力传递的同轴度，避免出现传动偏载导致的齿面局部磨损加剧问题。

　　在安装边界上，蜗杆的轴向安装尺寸需要匹配溜板箱内壁的轴承座间距，轴端的挡圈槽位置经过精准计算，装配后可以限制蜗杆的轴向窜动量，窜动量控制在0.02-0.05mm区间内，既不会因为间隙过大导致进给传动出现反向空程，也不会因为间隙过小导致轴系转动卡滞、温升过高。蜗轮的安装中心距与蜗杆严格对应，中心距偏差控制在GB/T 10089规定的7级精度范围内，保证啮合时的齿面接触斑点沿齿高、齿长方向的占比符合要求，避免出现边缘接触导致的传动噪音过大、齿面过早失效的问题。

　　从功能特性上看，这套蜗轮蜗杆副的减速比匹配CA6140车床的进给量参数，能够将光杆输入的较高转速降低到进给机构所需的输出转速，同时将输入扭矩放大数倍，满足车床切削时大进给扭矩的需求；交错轴90度的传动形式，刚好适配车床内部水平布置的光杆与垂直布置的进给输出轴的空间布局，不需要额外增加锥齿轮换向结构，简化了溜板箱内部的传动链结构，减少了故障点。设计过程中还充分考虑了润滑需求，蜗轮蜗杆啮合位置处于溜板箱的油池液面以上，依靠齿轮转动带起的润滑油实现飞溅润滑，齿面的粗糙度控制在合理区间，既可以储存少量润滑油形成油膜，又不会因为粗糙度过大导致传动效率降低、磨损加快。

　　在实际选型替换时，需要注意这套组件的中心距、蜗杆轴径、蜗轮内孔直径、键槽宽度这些安装尺寸必须和原车床的安装位完全匹配，不能出现尺寸偏差，否则装配后会出现啮合间隙异常、传动卡滞等问题；齿侧间隙需要调整到合适范围，间隙过大会导致进给反向时出现空程，影响车床的进给精度，间隙过小则会导致传动阻力增大，温升过高，严重时甚至会出现齿面抱死的情况。另外，蜗轮的齿形角、蜗杆的导程角都经过匹配设计，导程角的大小兼顾了传动效率与自锁性能，在进给传动场景下不需要完全自锁，保证传动效率维持在合理区间，减少动力损耗，同时也能避免进给机构出现窜动。

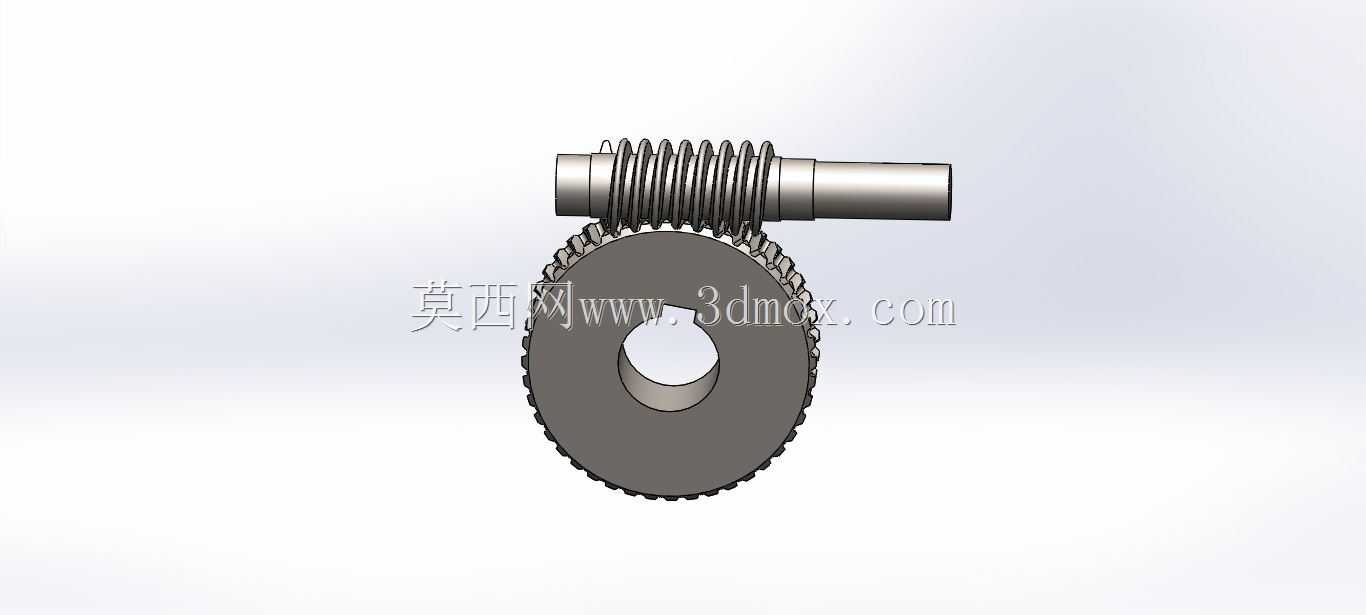

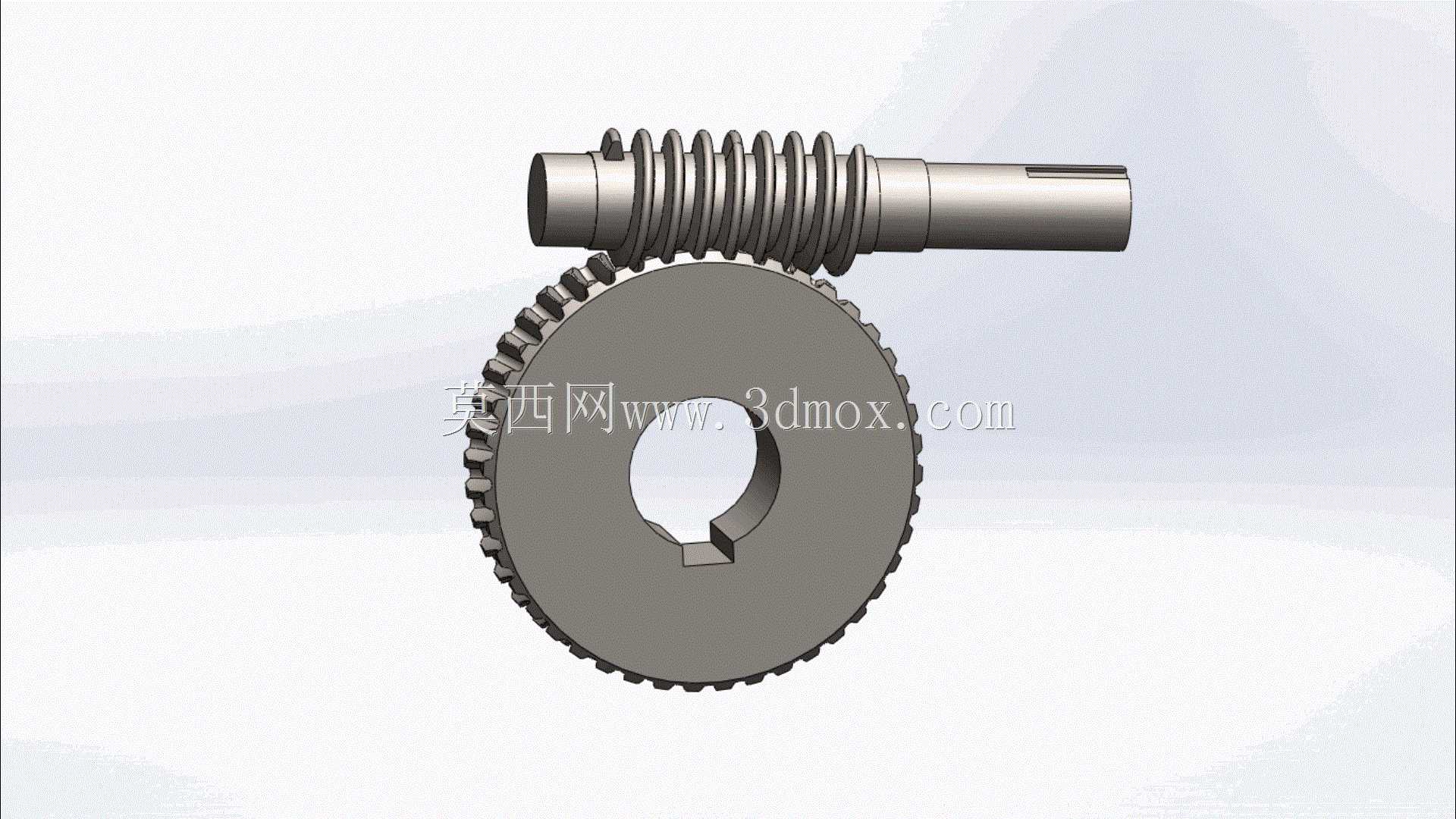

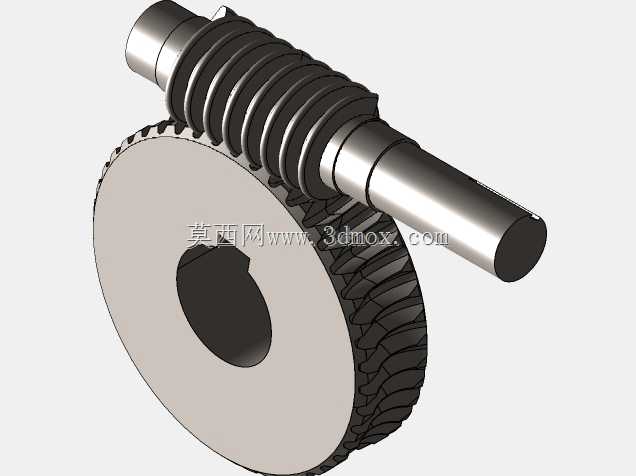

　　从建模精度来看，这套三维模型完整还原了蜗轮的齿形轮廓、键槽结构、蜗杆的轴颈、挡圈槽、轴端键槽等所有细节特征，齿部的啮合关系完全按照实际传动参数搭建，可直接用于机床维修的配件测绘参考、传动系的运动仿真验证，也可以作为机床拆装教学的演示模型，帮助维修人员、机床设计初学者理解蜗轮蜗杆副在车床进给系统中的装配关系与工作原理。在做结构校核时，可以直接基于模型导入有限元分析软件，对齿面接触应力、轮齿弯曲强度进行仿真计算，验证不同切削负载下的结构强度是否满足使用要求，减少物理样机的测试成本，缩短配件改型的设计周期。
