圆柱类工件自适应气动夹持机械手结构

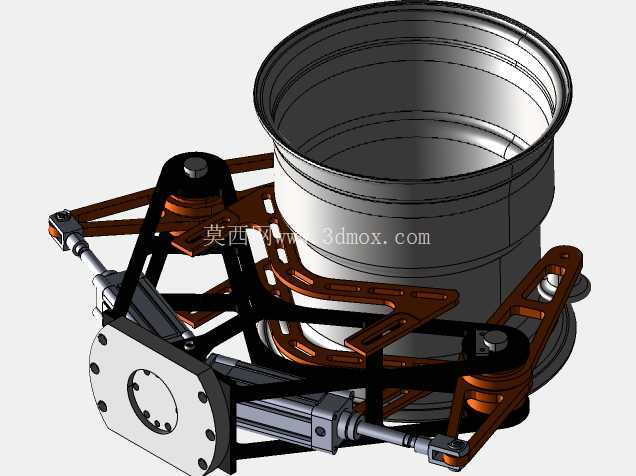

　　在自动化生产线的圆柱类工件上下料、转运、机加工装夹工位中，这类多连杆自适应夹持机构是替代人工搬运、保障装夹同轴度的核心执行部件，尤其适配大直径桶状、轮状、筒状回转体工件的夹持作业，常见于汽车轮毂加工线、金属桶体成型线、大型轴承套圈转运工位，能适配一定直径范围内的工件外圆抱紧需求，无需针对单一规格工件定制专属夹爪，可大幅缩减产线换型的夹具调整周期。从结构设计逻辑来看，该夹持机构采用对称式多连杆增力布局，驱动端采用标准气动执行元件作为动力输入，通过三组周向均布的连杆摇臂组件同步带动夹爪摆臂动作，所有铰接点均配置耐磨衬套与销轴连接，保障长期往复动作下的传动精度与使用寿命，避免铰接间隙累积导致的夹持偏心问题。

　　夹爪与工件接触的型面采用仿形圆弧设计，接触区域预留了防滑垫安装槽位，可根据被夹持工件的表面材质更换聚氨酯、丁腈橡胶或者硬质合金防滑衬层，既可以避免划伤精加工工件表面，也能在夹持重型工件时提供足够的摩擦阻力，防止转运过程中工件滑脱。安装端采用标准法兰盘接口，法兰端面加工有定位止口与均布螺栓孔，可直接匹配主流工业机器人的末端腕部安装尺寸，也可适配桁架机械手的滑台末端安装板，安装时只需保证法兰止口与设备末端的同轴度公差控制在0.02mm以内，即可保障夹持动作的回转精度，无需额外做复杂的对位调整。

　　从夹持行程设计来看，该机构的开合行程覆盖了常见大直径圆柱工件的尺寸范围，当驱动气缸伸出时，三组摆臂同步向内收拢，夹爪圆弧面贴合工件外圆，连杆机构在夹持到位时会进入接近死点的位置，可在气源压力出现小幅波动时依然保持足够的夹持力，避免工件松脱；当气缸缩回时，摆臂同步向外张开，张开后的内径大于工件最大外径，可保证取放工件时不会发生刮碰。整个机构的结构件采用轻量化设计，摆臂与连杆部分采用高强度铝合金加工成型，在保证结构刚性的前提下尽可能降低末端负载重量，可适配负载等级在20kg-50kg区间的多关节工业机器人使用，不会因为夹爪自重过大挤占机器人的有效负载余量。

　　气动回路设计上预留了节流阀与磁性开关的安装位，可通过调节节流阀开度控制夹爪的开合速度，避免动作过快导致的工件撞击损伤，磁性开关可实时反馈夹爪的开合到位状态，接入设备PLC控制系统后可实现夹持动作的闭环逻辑控制，配合机器人的运动路径完成自动取料、搬运、放料的全流程作业。在实际工况适配中，该夹持机构可兼容表面存在少量尺寸公差的圆柱工件，多连杆的自适应特性可让三个夹爪始终均匀贴合工件外圆，不会出现单点接触导致的夹持歪斜问题，相比两爪卡盘类夹持机构，三点定心的夹持方式对工件的圆度公差容忍度更高，特别适合毛坯件、半精加工件的转运夹持作业，无需提前对工件做精准定位即可实现稳定抓取。结构的维护性设计上，所有铰接销轴均采用快拆结构，更换耐磨衬套或者夹爪接触垫时无需拆解整个机构主体，日常维护只需要定期在铰接点加注润滑脂，检查气缸密封件的老化情况即可，整体维护成本远低于定制化的专用夹持夹具。
