简易纸箱托盘码垛工作站结构方案

这套简易码垛方案的核心应用场景，是面向中小批量包装件的仓储出库、产线末端码垛环节，适配常规瓦楞纸箱的整托堆垛作业，可对接前端包装线、封箱机的出料端，替代人工重复搬箱码垛的高强度操作，尤其适合单班次产能在数百箱规模的中小型加工企业，无需复杂的厂区改造即可完成部署。从设备实际用途来看，整套系统完成的是从输送线来料、纸箱转位、机器人抓取堆垛到整托输出的全流程动作，其中分隔片投放结构的设计，是为了解决不同批次、不同SKU纸箱混放时的层间分隔需求，避免不同订单的货品在托盘上出现混装，也能在堆垛层数较高时，通过硬质分隔片分散上层纸箱的压力，减少下层瓦楞箱受压变形的概率。

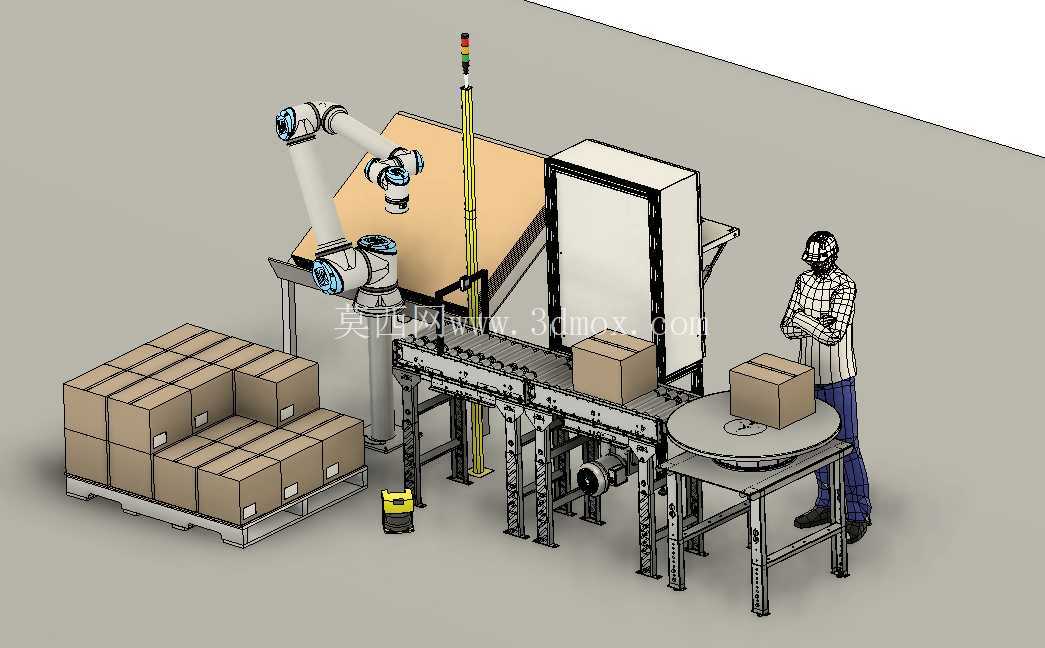

从功能模块拆分来看，整套工作站分为几个独立的功能单元：前端的辊筒输送段负责承接上游来料，输送线侧边设置的导向条可对偏斜的纸箱进行位置校正，保证纸箱到达抓取工位时的位置偏差控制在机器人抓取允许的范围内；输送线末端的转盘工位，可根据码垛层的排布需求，将纸箱旋转90度或180度，配合机器人的抓取路径完成错缝堆垛，提升整托货物的堆叠稳定性；六轴工业机器人安装在输送线与托盘工位之间的基座上，末端配置适配纸箱抓取的夹爪，可覆盖托盘工位、输送线抓取位、分隔片存放位三个作业区域，作业半径的选型刚好满足常规1200*1000mm标准托盘的全区域覆盖，不会出现半径冗余造成的成本浪费，也不会因覆盖不足导致托盘边缘位置无法堆码。

托盘放置位采用地台定位设计，无需额外的托盘输送设备，人工可使用液压叉车完成空托盘上料与满托盘下线，托盘侧边设置的定位挡块可快速完成托盘的位置校准，保证机器人堆垛时的坐标基准统一，减少托盘位置偏差带来的堆垛错位问题。设备侧边安装的三色警示灯，可实时反馈设备的运行、待机、故障状态，方便现场操作人员快速识别设备工况。整套设备的安装边界控制较为紧凑，整体占地长度约4.5米，宽度约3米，对车间的空间要求较低，地面只要满足常规的设备承重要求即可安装，无需做特殊的地基处理。

设计思路上，这套方案优先考虑的是部署成本与维护便利性，没有采用复杂的整线电控架构，各模块之间通过硬接线信号完成交互，输送线的驱动采用常规的减速电机配合辊筒传动，转盘工位采用普通的回转支承配合齿轮减速电机驱动，没有使用昂贵的伺服转台，在满足纸箱转位精度要求的前提下，大幅降低了设备的制造成本与后期维护难度。机器人的抓取路径做了简化设计，码垛时的运动轨迹尽量避开人员操作区域，在设备周边预留了足够的安全距离，现场可根据实际需求加装安全围栏或者安全光栅，满足不同厂区的安全管理要求。分隔片的存放位设置在机器人作业半径内的侧边支架上，支架可容纳数十张分隔片，操作人员可在设备运行间隙完成分隔片补料，不需要停机操作，不会影响正常的码垛作业效率。

从结构细节来看，整套设备的机架全部采用标准工业铝型材配合连接件组装，部分承重位置采用碳钢方管焊接做加强处理，既保证了机架的结构强度，也减少了焊接加工的工作量，组装调试的周期更短。输送线的支脚配置可调脚杯，可适应车间地面不平整的安装场景，调整输送线的水平度，避免纸箱在输送过程中出现跑偏。机器人的安装基座采用钢板焊接结构，安装时通过膨胀螺栓与地面固定，保证机器人高速运动时的基座稳定性，减少设备运行时的振动。整套方案没有设计冗余的复杂功能，所有结构都围绕纸箱码垛的核心需求展开，可作为中小型企业码垛工位自动化改造的参考结构，设计人员可根据实际处理的纸箱尺寸、码垛层数、产能需求，对各模块的尺寸、机器人选型、输送线速度做对应调整，快速适配不同的现场工况。
