二战登陆艇配套船用柴油动力装置

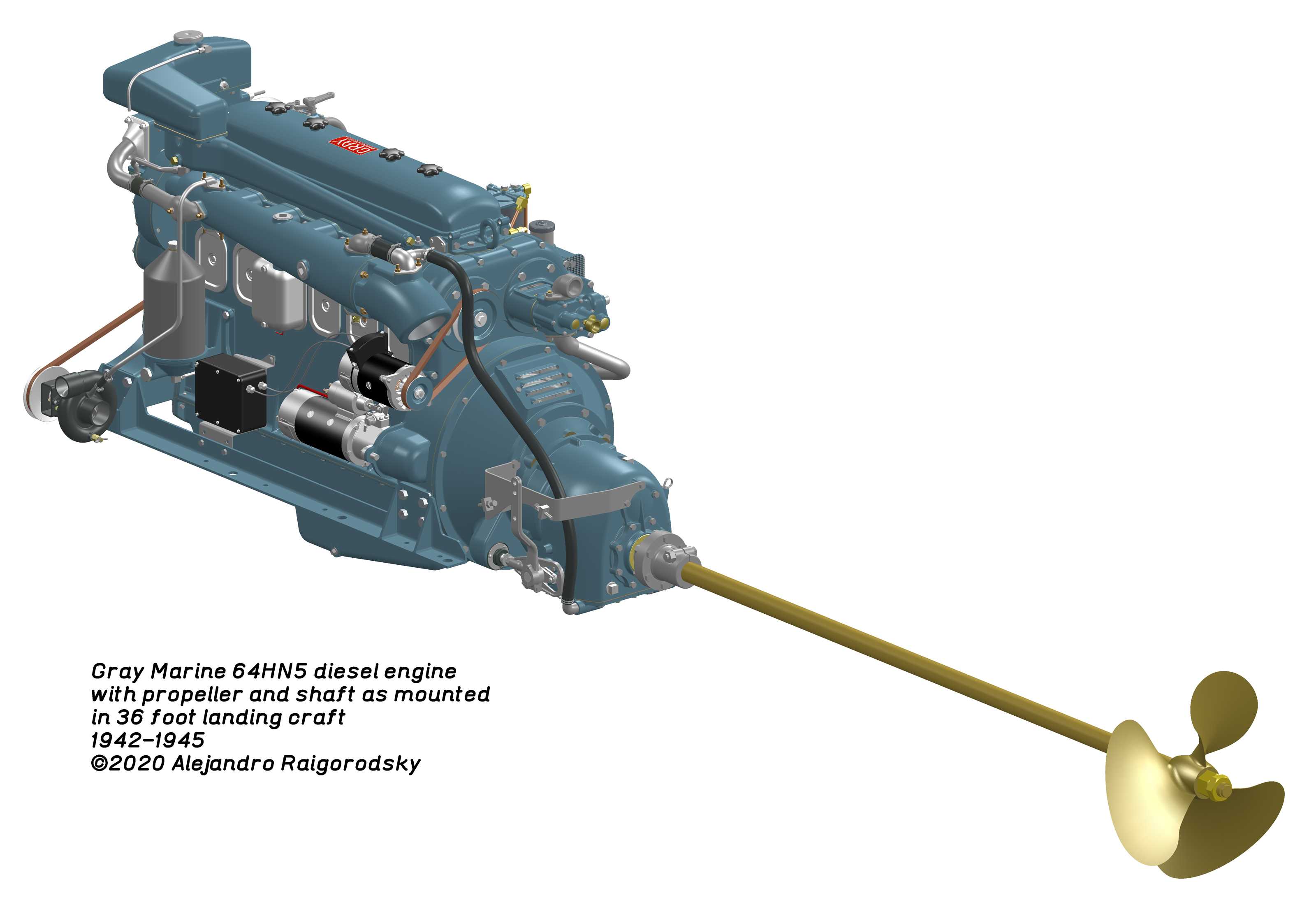

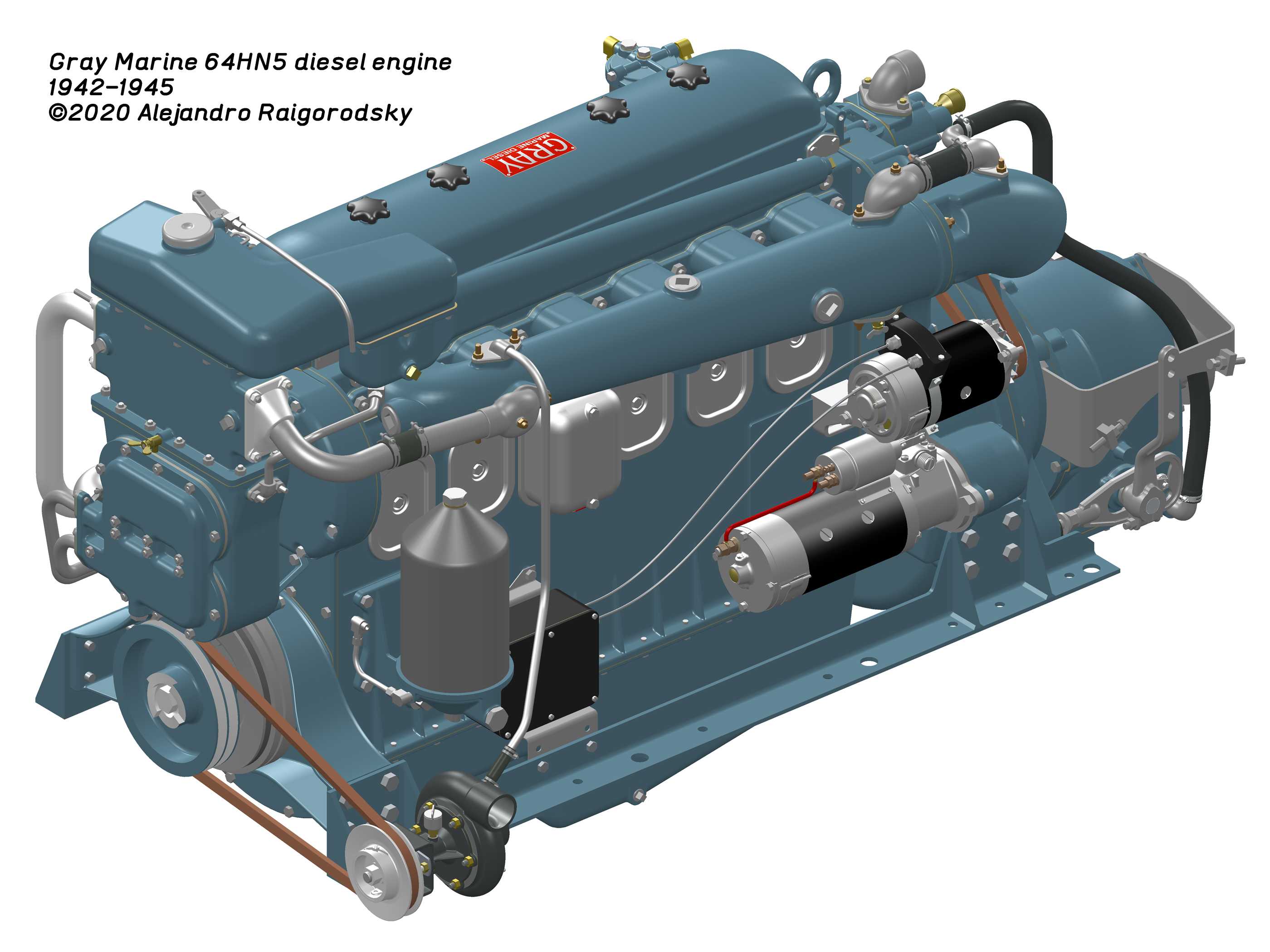

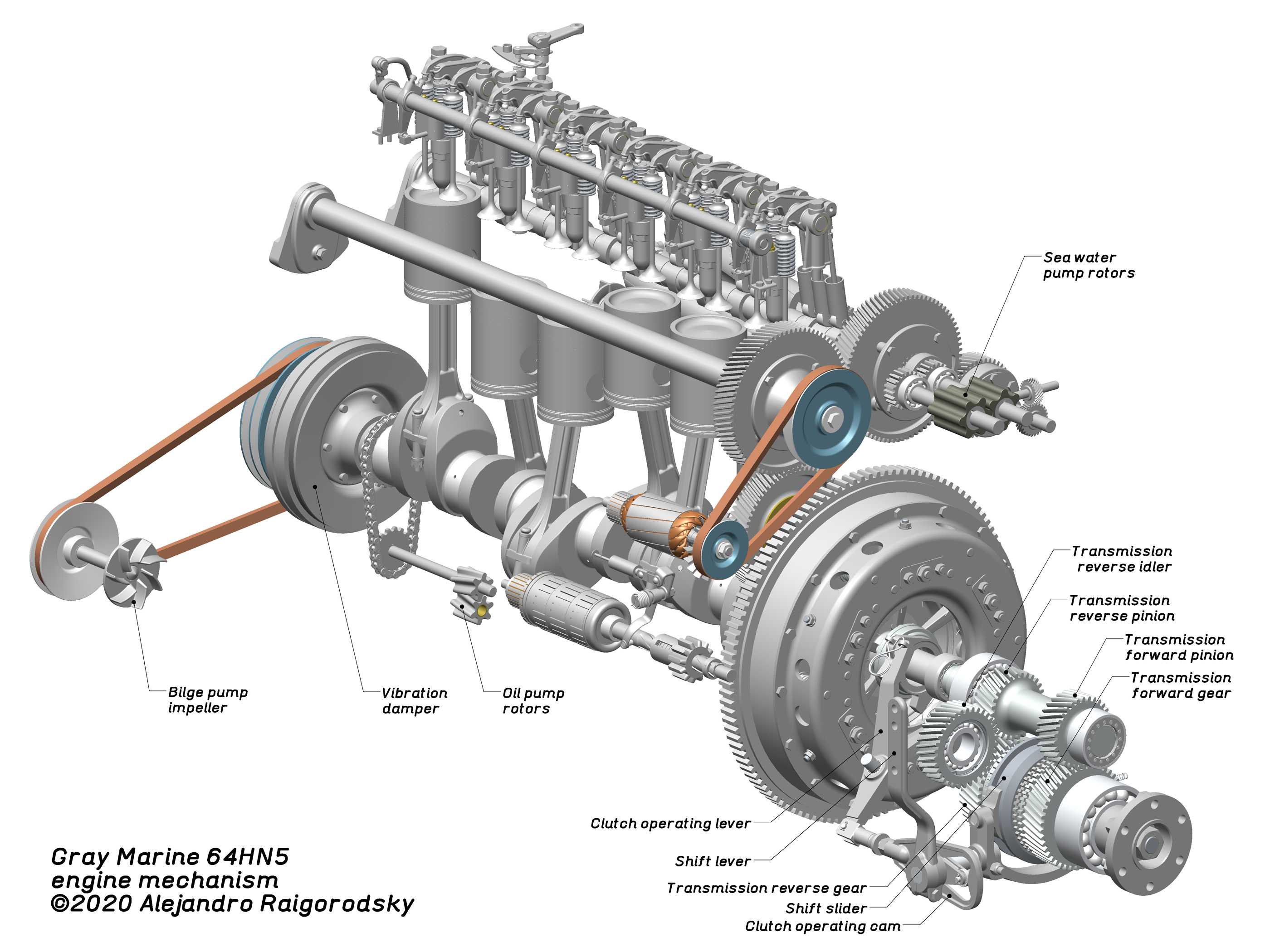

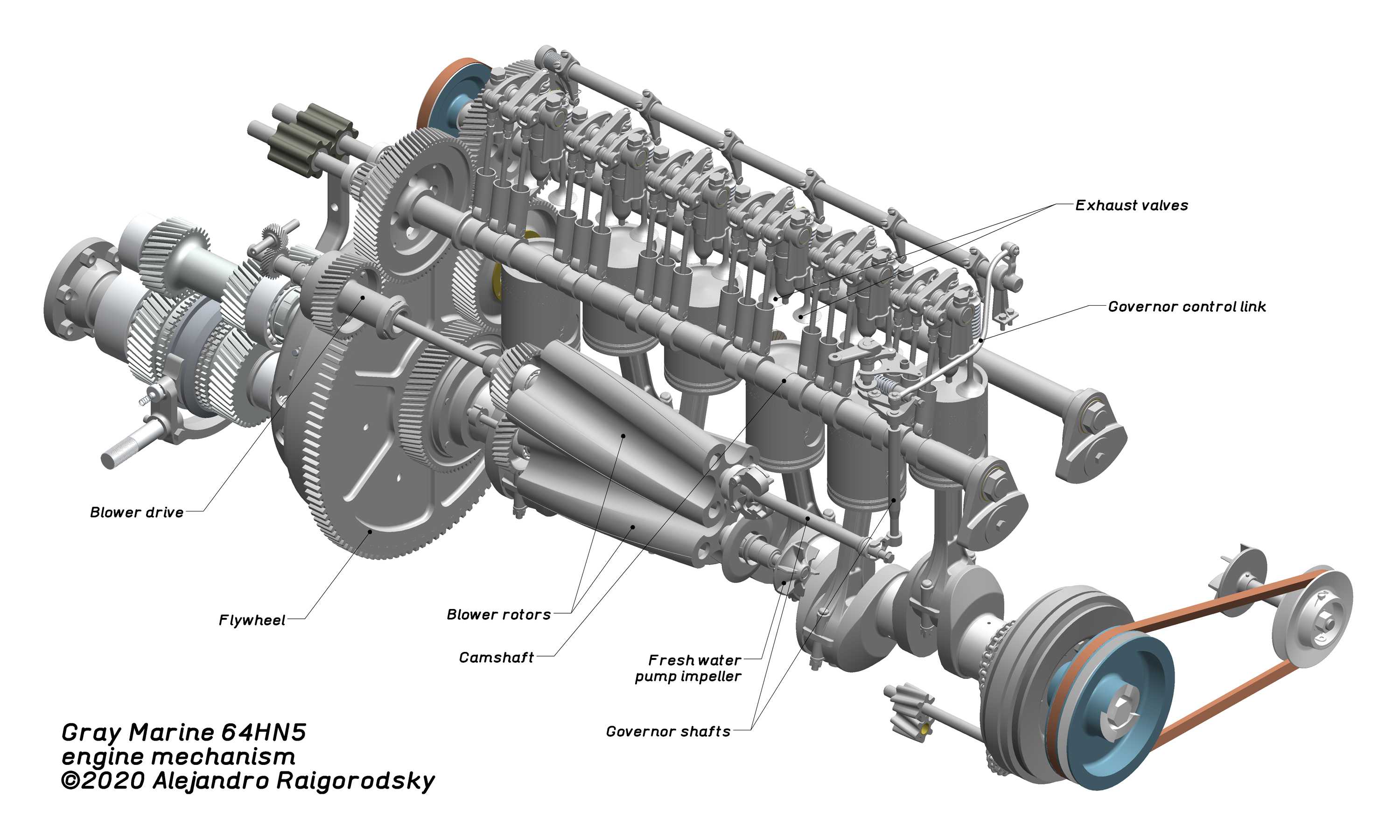

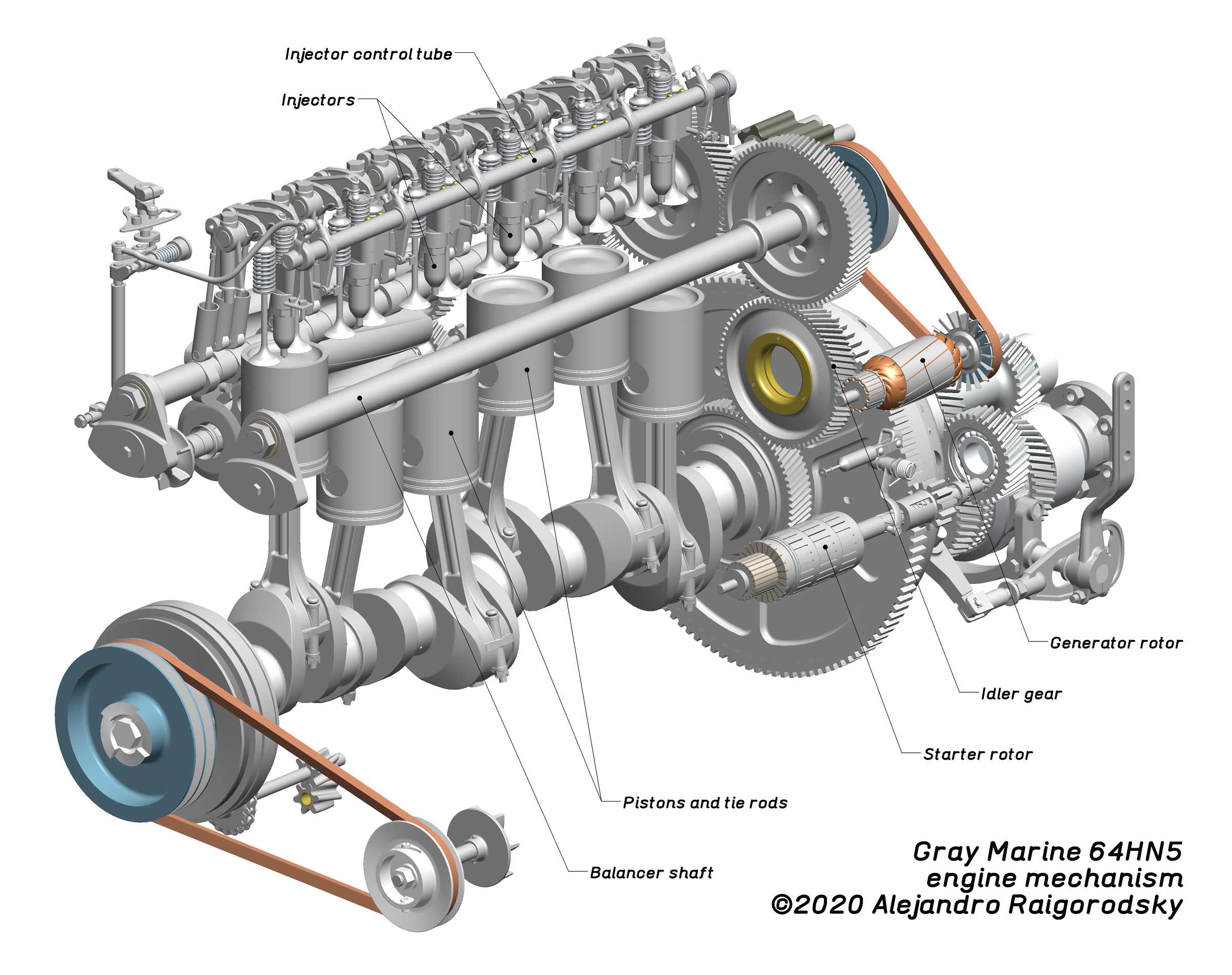

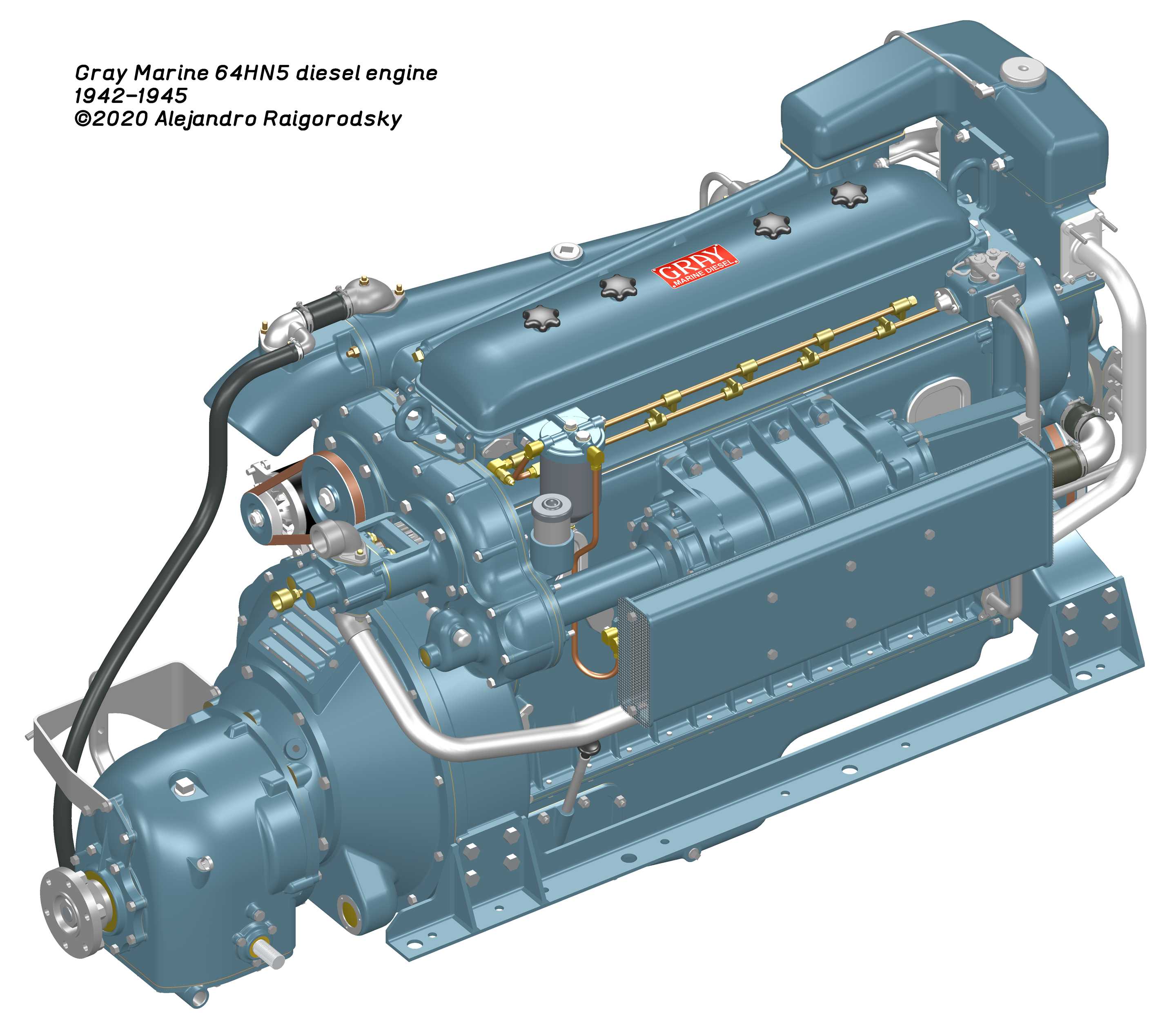

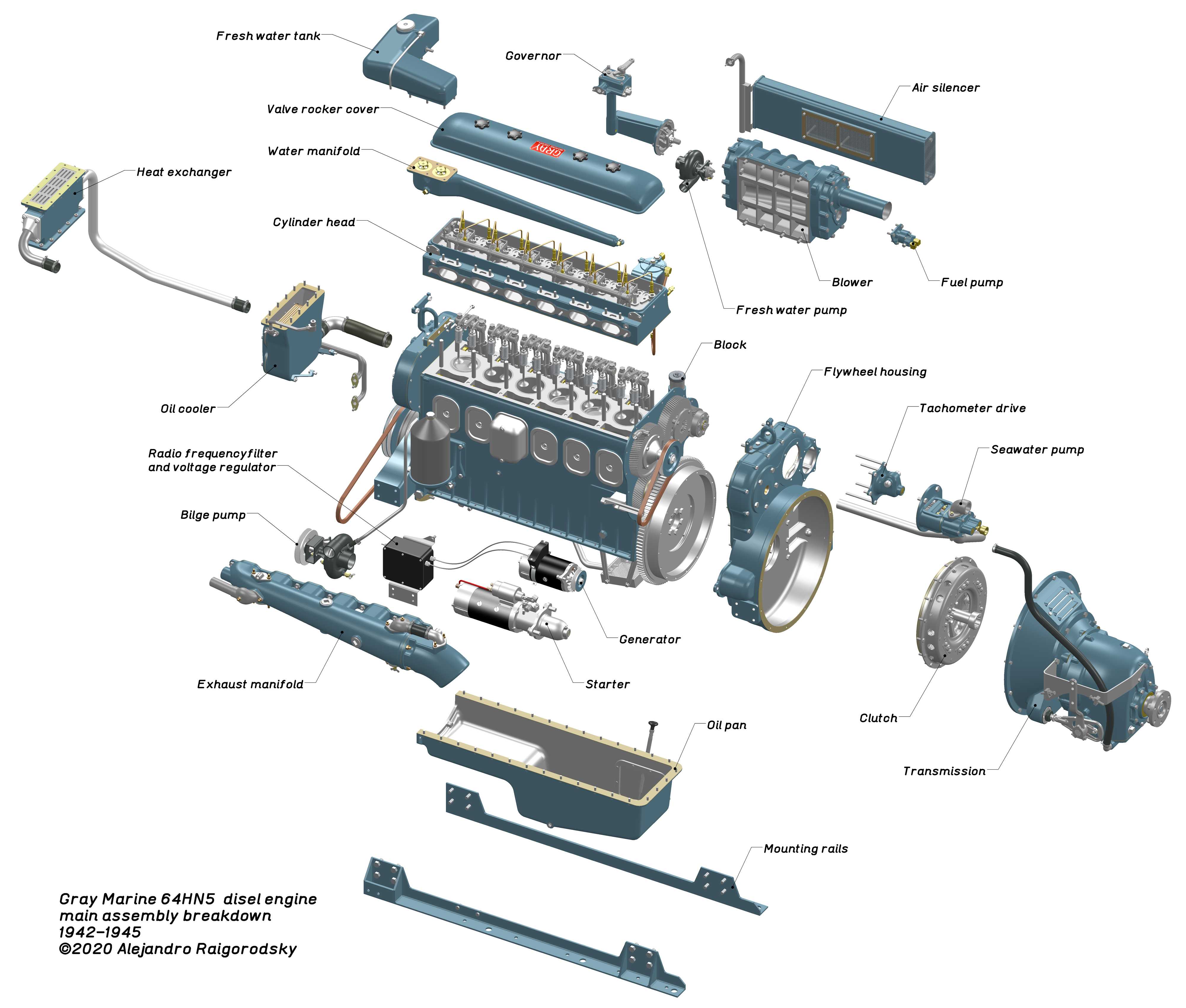

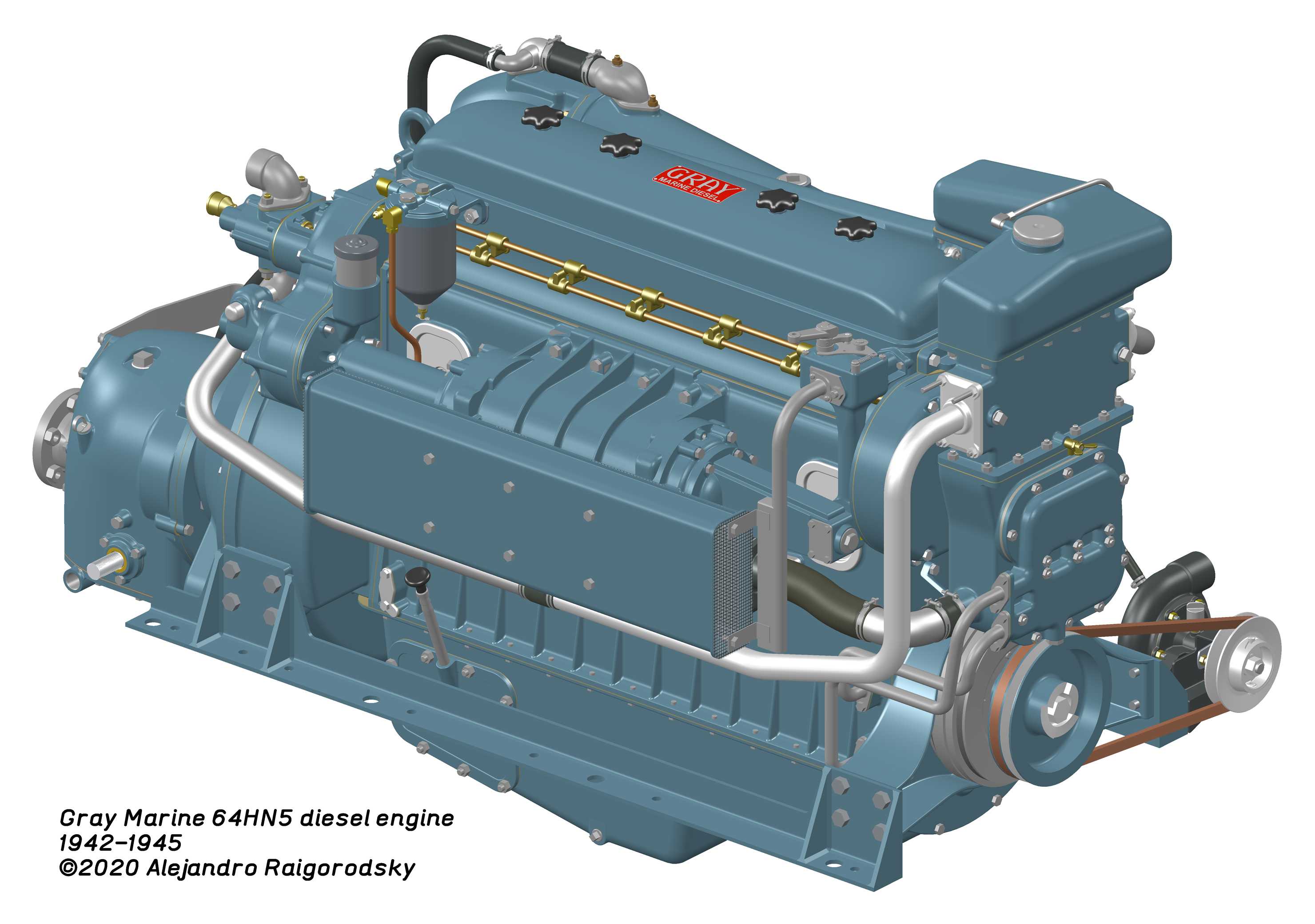

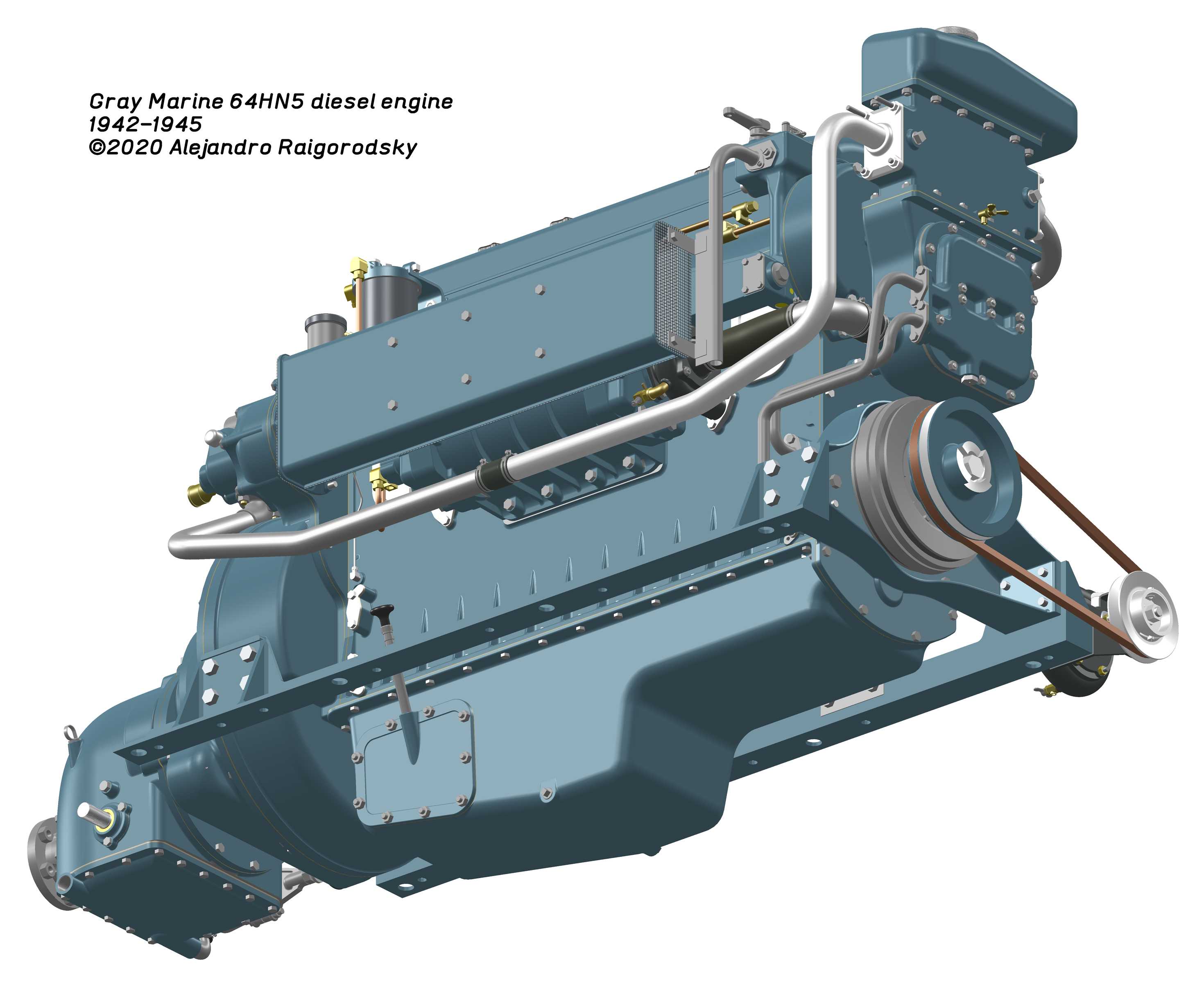

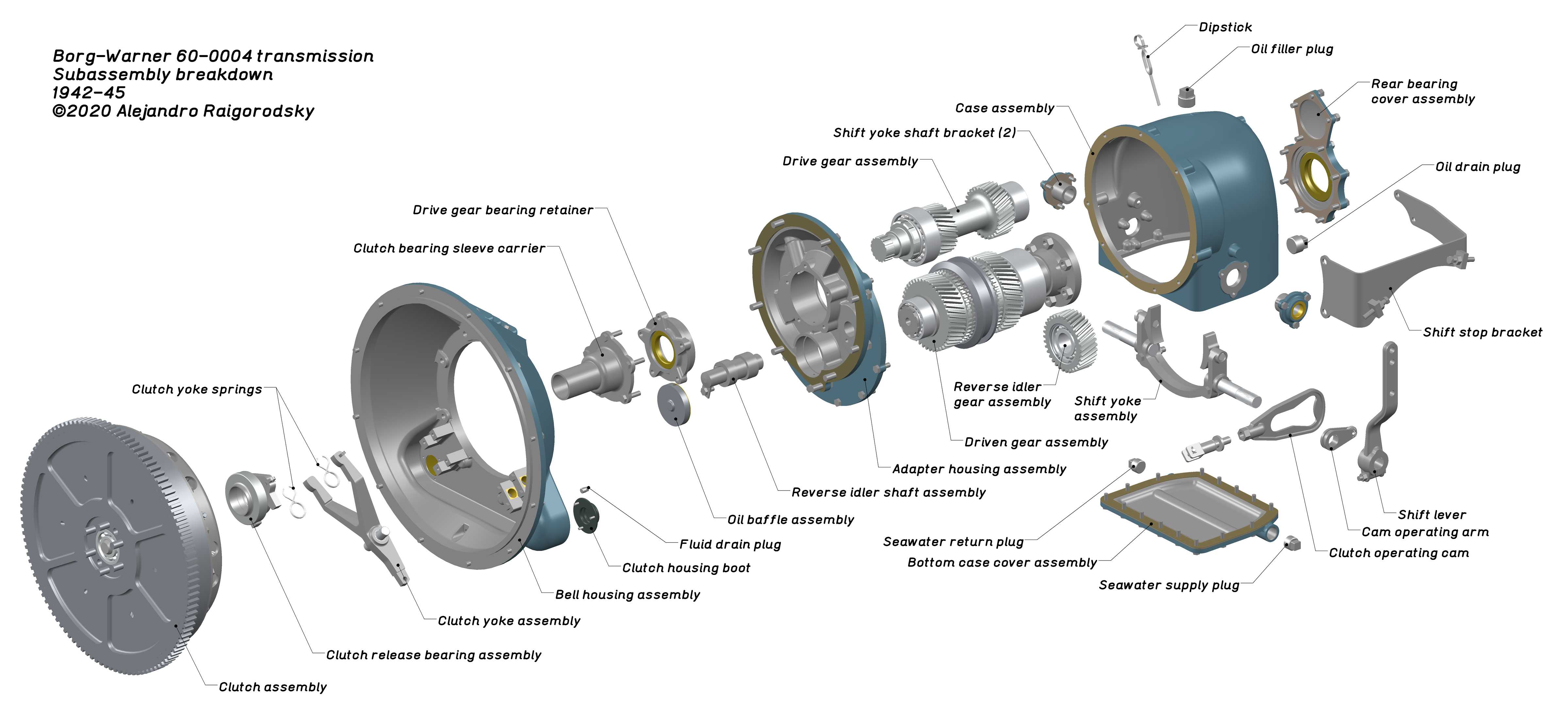

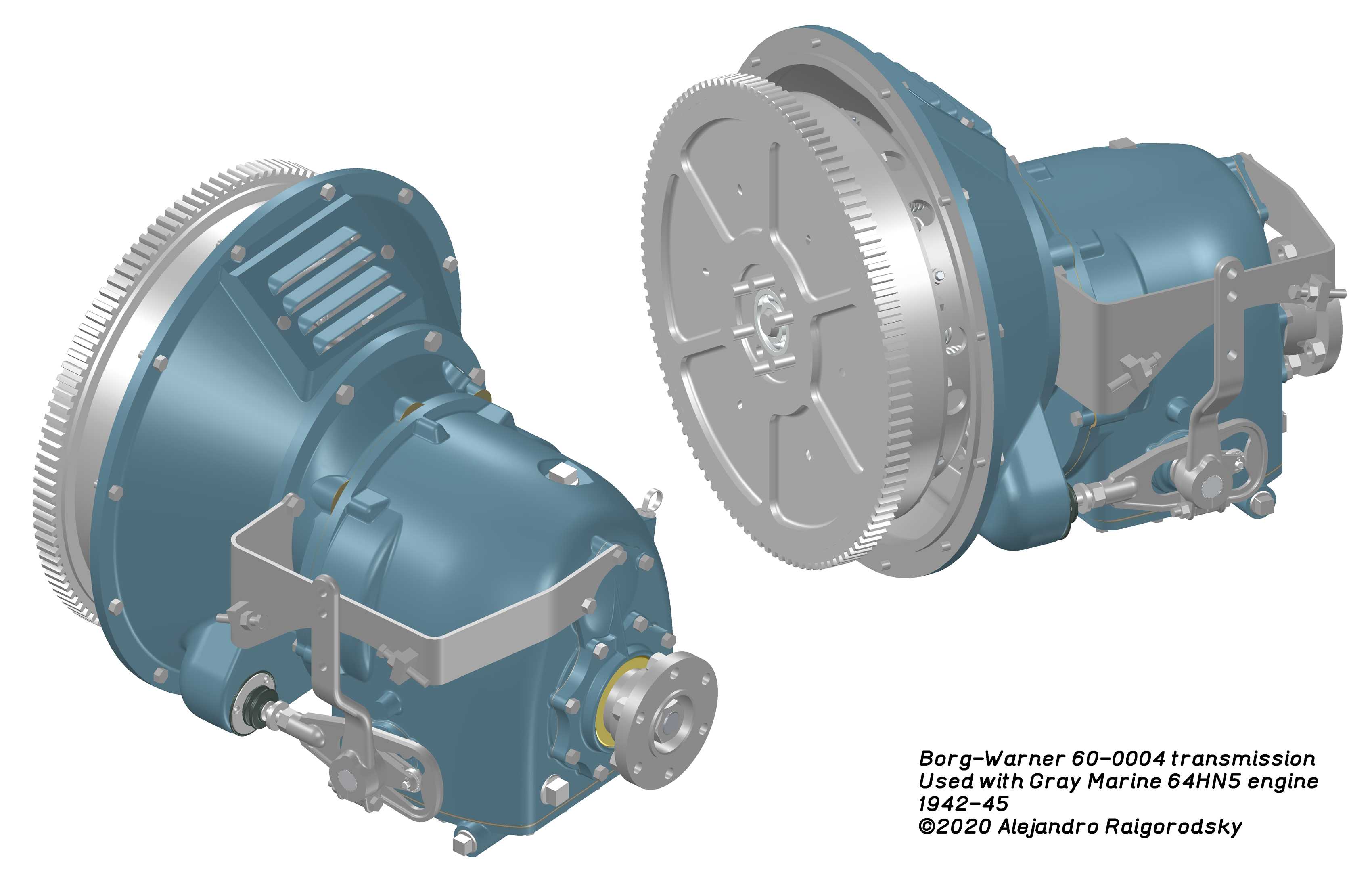

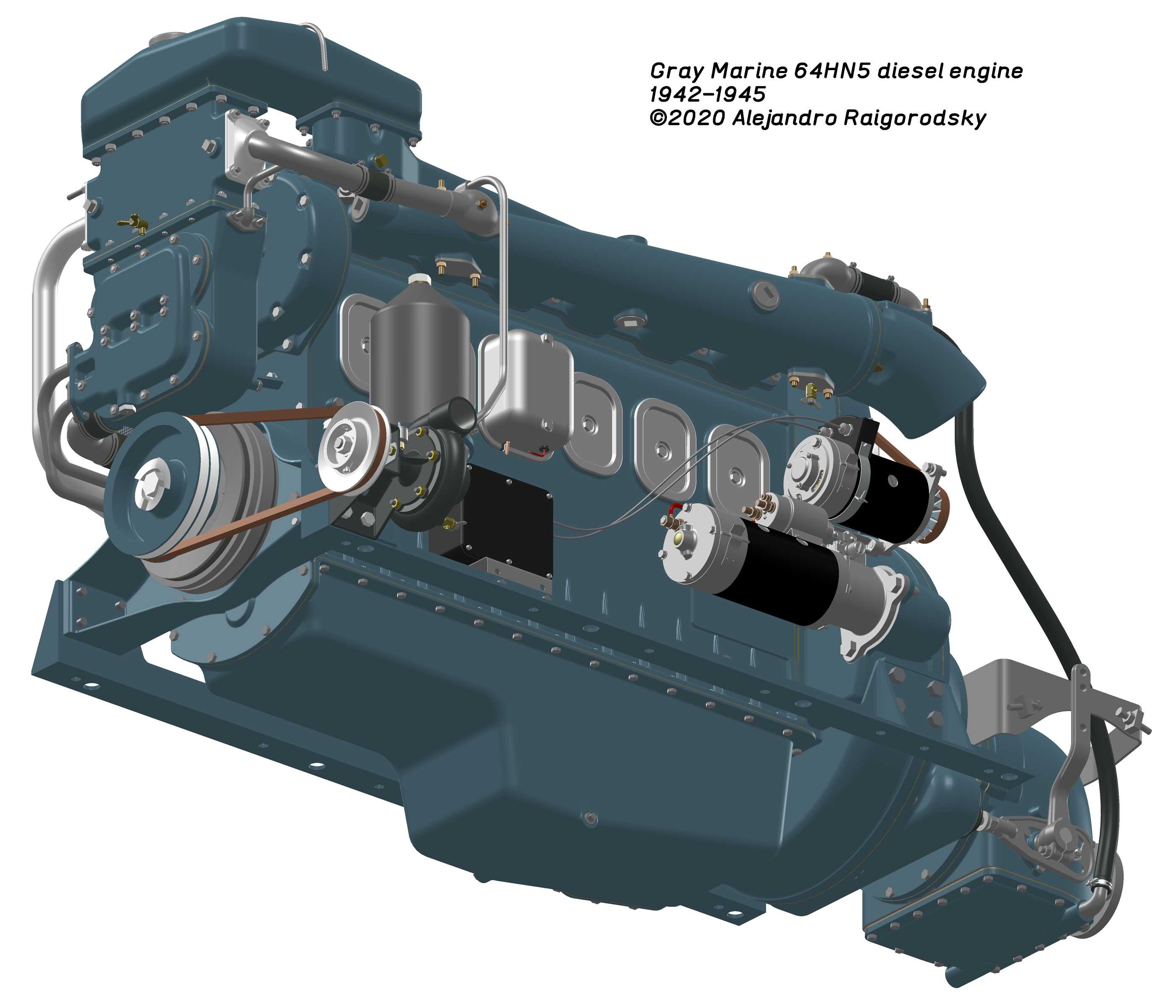

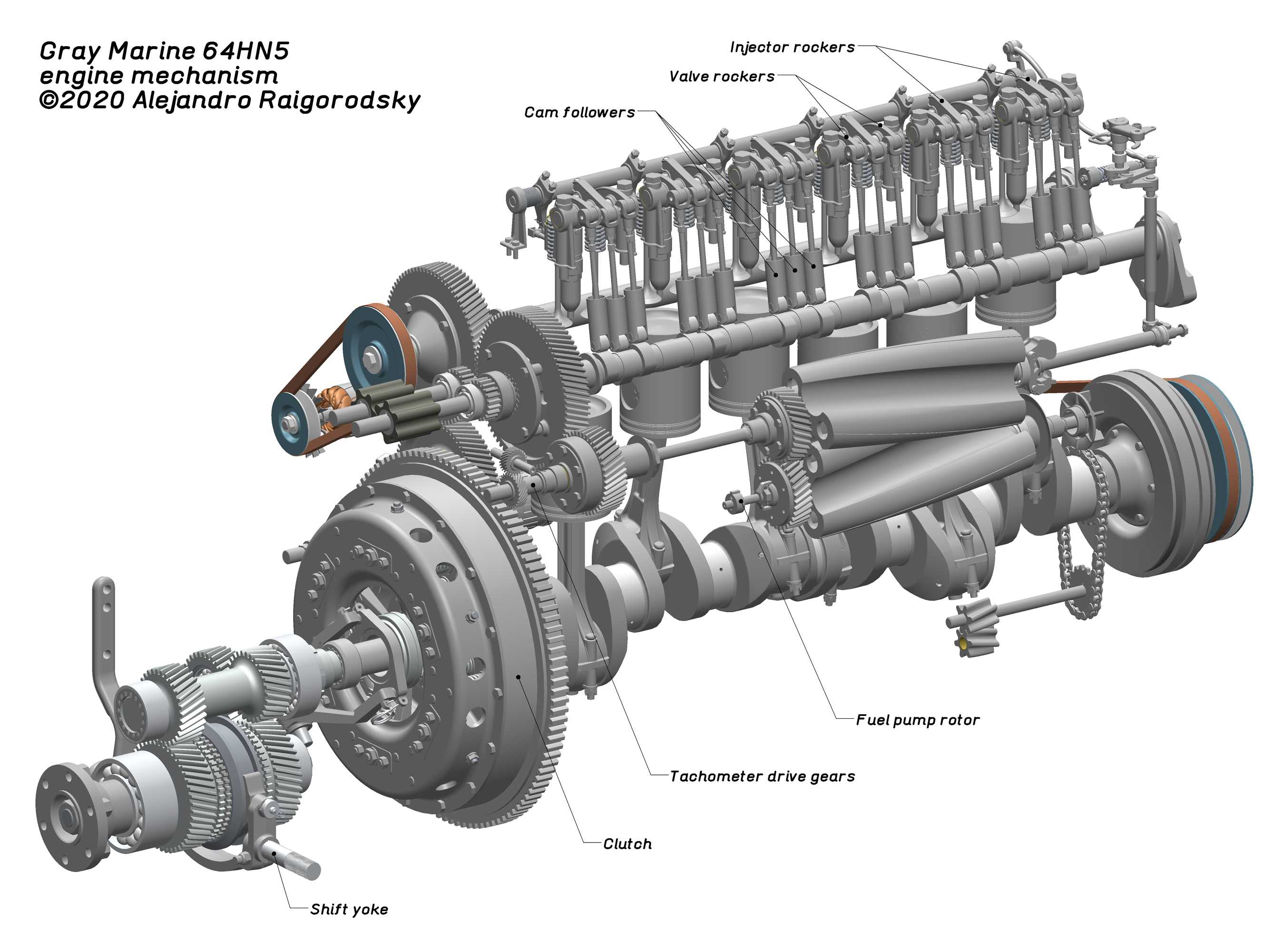

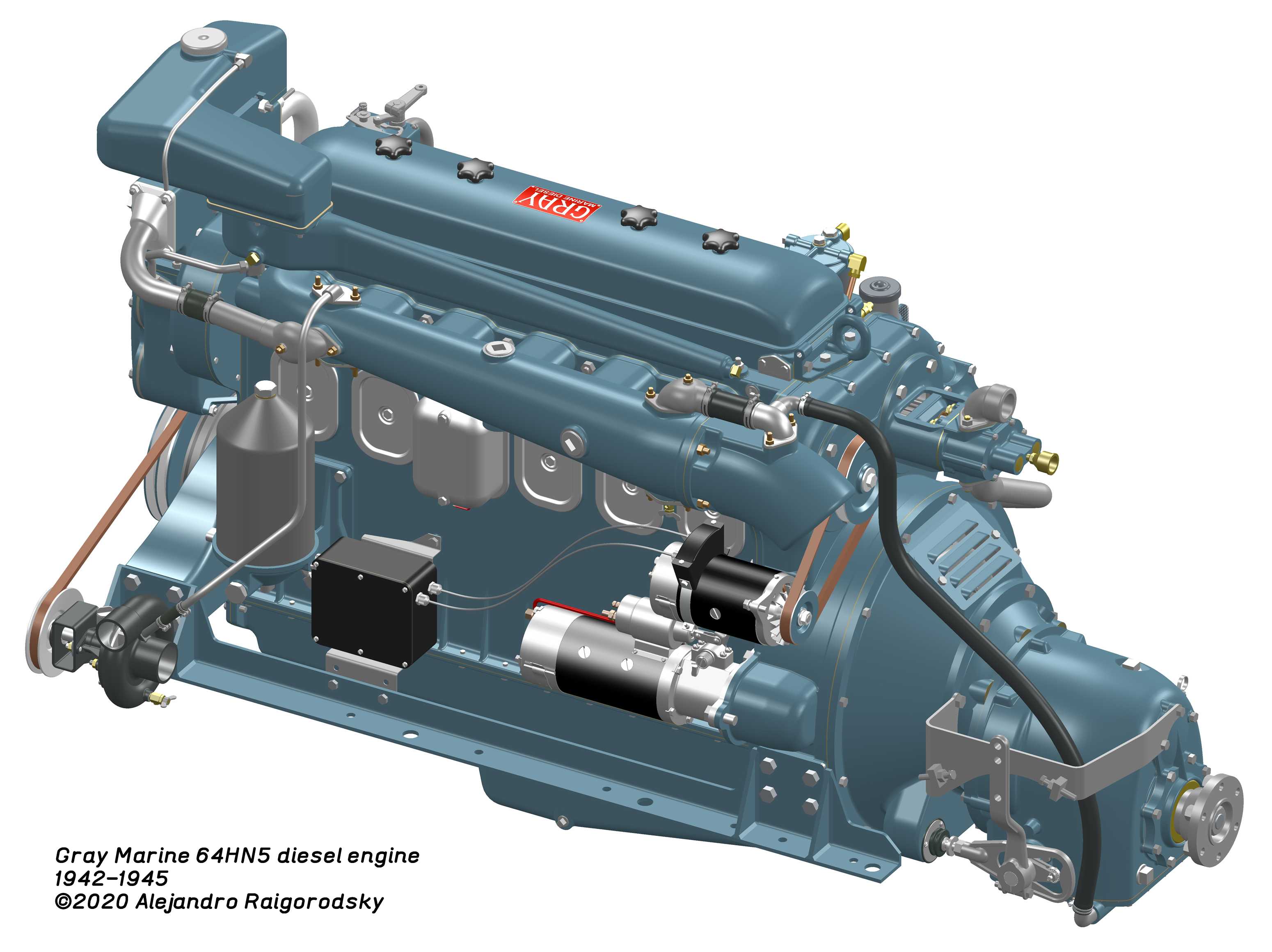

该三维模型围绕二战时期36英尺登陆艇搭载的Gray Marine 64HN5型船用柴油机完成全参数化建模，完整还原了动力单元从主机本体到传动轴、螺旋桨的整套推进系统结构。建模过程中首先对实机历史测绘数据进行整理校准，以SolidWorks为核心建模工具，采用自顶向下的装配设计思路，先搭建整机的基准坐标系与动力输出轴线，再逐层拆分缸体、气门机构、燃油管路、冷却管路、附属电气部件、博格华纳变速器/减速器单元、长传动轴、三叶铜质螺旋桨等子装配体，全模型包含超5000个独立零部件，设置六个装配层级，既保证大结构的装配精度，也还原了细小管线、固定卡扣、电气元件的细节特征。材质渲染阶段针对不同部件匹配对应物理材质：主机缸体采用做旧的海军灰铸铁材质，还原战时工业铸件的哑光粗糙质感与使用痕迹；燃油、润滑油管路区分紫铜、黑橡胶、镀锌钢管等不同材质表现；变速器壳体采用铸铝的亚光金属质感，传动轴做调质钢的金属拉丝效果，螺旋桨采用黄铜材质并还原海水侵蚀后的细微质感，冷却水管路、密封胶圈等橡胶部件匹配对应的黑色弹性材质表现，所有材质的粗糙度、反射率参数均经过反复调试，渲染后可清晰区分不同部件的材质差异。结构设计上完整还原了该机型的特殊设计：匹配登陆艇使用需求的全同步前进后退档位变速箱，海水冷却系统的管路布局，集成在发动机本体上的射频滤波器、电压调节器等战时特殊配置，以及区别于同期其他车用发动机的离合器与控制装置结构，所有部件的装配约束均按照实机装配关系设置，可实现传动路径的运动仿真演示，清晰展示动力从缸体输出后经变速箱减速、长传动轴传递最终带动螺旋桨旋转的完整动力传递过程，建模时对易磨损的密封件、连接螺栓等易损件也做了独立建模，可单独拆分用于结构拆解教学、历史装备复原展示等场景。
